Opis

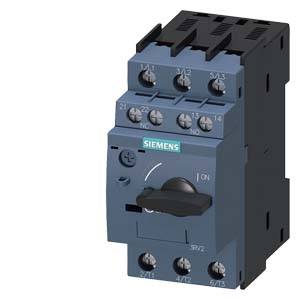

Odklopnik velikosti S00 za zaščito motorja, RAZRED 10 Sprožitev A 0,7...1 A Sprožitev N 13 A Vijačna priključek Standardna preklopna zmogljivost s prečnim pomožnim stikalom 1 NO + 1 NC Odklopnik SIRIUS 3RV2 za zaščito motorja za varen izklop v primeru kratkega stika in zaščito bremena in sistema pred preobremenitvijo ter za varen odklop sistema od omrežja.
Kompaktna in podnebno odporna odklopnika so zaradi nizkega odvajanja toplote optimizirana za uporabo v napajalnih vodnikih in seveda tudi za motorje IE3/IE4. Samoumevne so svetovne odobritve (npr. IEC in UL/CSA) in uporaba v potencialno eksplozivnih atmosferah (ATEX ali IEC Ex).
Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitvenega releja), zaščito sistema, zaščito kratkega stika zaganjalnikov, zaščito transformatorjev, kot glavna in zasilna stikala za izklop ter za uporabo v IT omrežjih. Na voljo so z vijačnimi ali vzmetnimi sponkami za hitro, vzdrževalno in vibracijam odporno priključitev, opcijsko pa tudi z vgrajenim pomožnim stikalom.

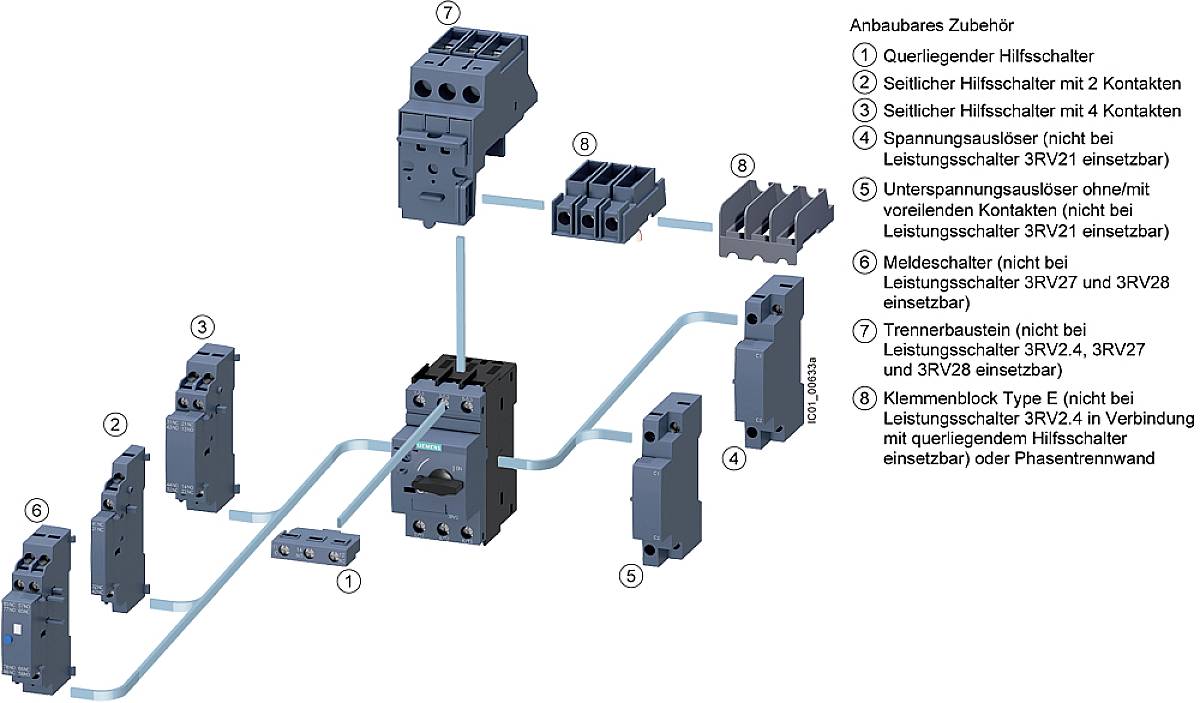

Celovita ponudba dodatne opreme, kot so pomožna stikala, pomožni sprožniki, signalna stikala itd., je standardizirana za vse velikosti. Uporaba različnih možnosti napajanja, kot je na primer pripadajoči napajalni sistem SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga.
Odklopniki 3RV2 nadomeščajo preizkušeno serijo 3RV1.
Preprost, učinkovit, vedno posodobljen – modularni sistem SIRIUS.
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 3RV20110JA15
EAN koda: 4011209841062
Registrirana blagovna znamka: Siemens
Ime proizvajalca: Siemens AG
Naslov proizvajalca: Siemenspromenade 2
Poštna številka proizvajalca: 91058
Kraj proizvajalca: Erlangen
Država proizvajalca: Germany
Telefon proizvajalca: +498938035491
Elektronski kontakt proizvajalca: https://www.siemens.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
močnostno stikalo |
|---|---|
| Vrsta |
3RV2011-0JA15 |
| Velikost |
S00 |
| Nastavitveno območje toka (min.) |
0.7 A |
| Nastavitveno območje toka (maks.) |
1 A |
| Nastavitveno območje (tok) |
0.7 - 1 A |
| Število polov |
3-polni |
| Preklopna napetost (maks.) |
690 V/AC |
| Namestitev |
zaskočna pritrditev |
| Min. temperatura |
-20 °C |
| Maks. temperatura |
+60 °C |
| Priključek |
vijačni |
| Vrsta zaščite |
IP20 |

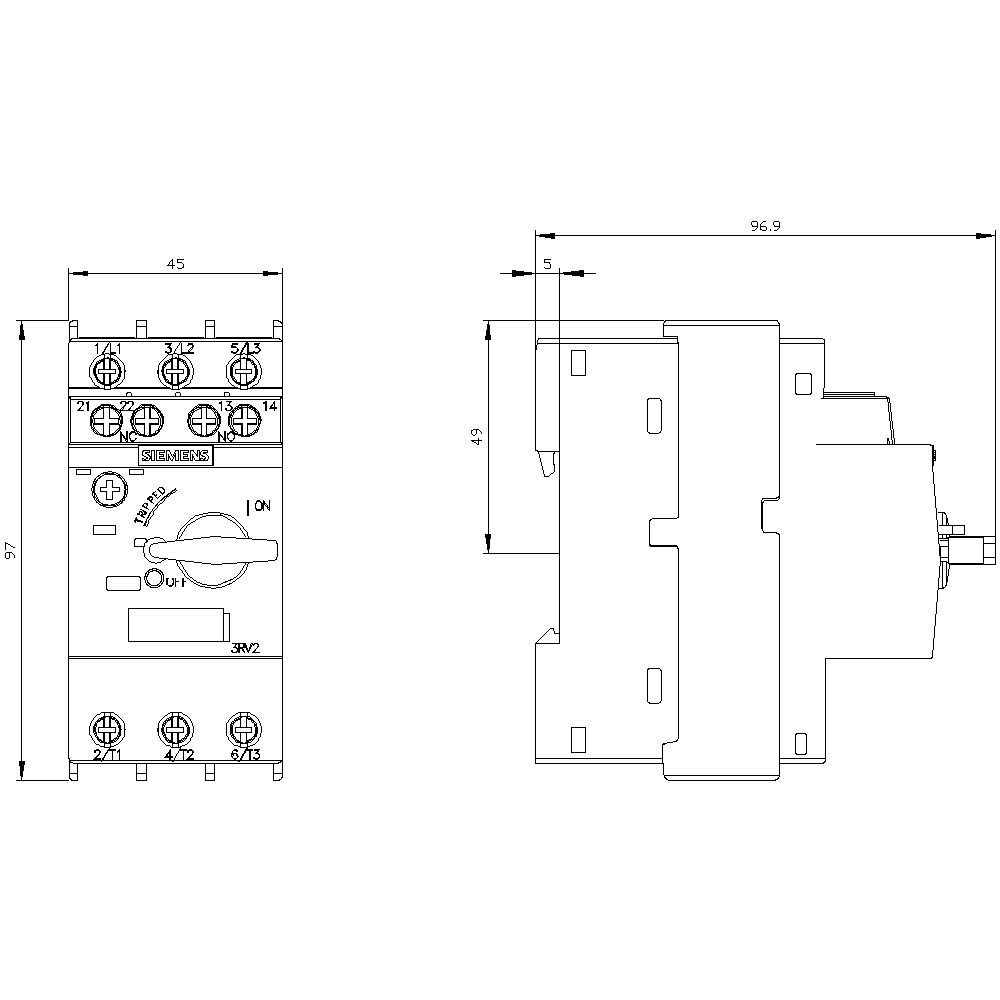

| Globina |
97 mm |
| Širina |
45 mm |
| Višina |
97 mm |
| Mere |
(Š x V x G) 45 x 97 x 97 mm |
| Vsebina |
1 kos |
| Skladnost z RoHS |
Ja |
| Width |
45 |
| Height |
97 mm |
| Depth |
97 mm |
| Rated operation power at AC-3, 400 V |
0.25 kW |
| With integrated auxiliary switch |
TRUE |
| Rated permanent current Iu |
1 A |
| With integrated under voltage release |
FALSE |
| Number of poles |
3 |
| Rated operating voltage |
690-690 V |
| Overload release current setting |
0.7-1 A |
| Degree of protection (IP) |
IP20 |
| With thermal overload protection |
TRUE |
| Type of electrical connection of main circuit |
Screw connection |
| Type of control element |
Turn button |
| Switch off technique |
Magnetic |
| Rated operation power at AC-3, 230 V |
0.2 kW |
| Rated short-circuit breaking capacity Icu at 400 V, AC |
100 kA |
| Phase failure sensitive |
TRUE |
| Device construction |
Built-in device fixed built-in technique |
| UKCA |
da |
