Opis

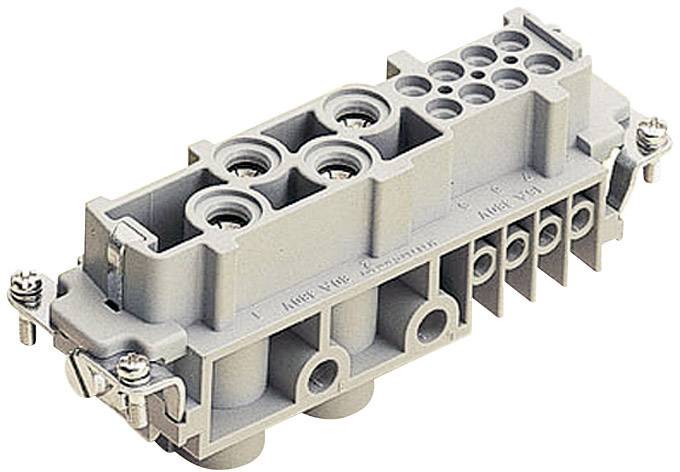

Pri seriji Han® Com sta v enem konektorju združena tako območje moči kot tudi krmilno območje.
Besedilo je strojno prevedeno.
Navodila za uporabo
Tehnični podatki
Barva |
siva |
---|---|
Značilnosti |
z bakreno zlitino |
Priključek |
vijačni |
Število pinov |
4 |
Skupno število polov |
4 + 8 + PE |
Presek vodnika moč kontakta (min.) |
1.5 mm² |
Presek vodnika kontaktna moč (maks.) |
16 mm² |
Prečni presek vodnika kontrola kontakta (min.) |
0.5 mm² |
Prečni prerez vodnika kontakta za krmiljenje (maks.) |
2.5 mm² |
Velikost gradnje |
24 B |
Vsebina |
1 kos |
Število pola |
da |
Serija |
Han® Com |
Izvedba |
moški vložek |
Merilni tok |
80/16 A (Leistungs-/Steuerungsbereich) |
Priključitev vodnika |
1,5–16/0,5–2,5 mm² (močnostni/krmilni kontakti) |
Merilna napetost |
400/400 V (Leistungs-/Steuerungsbereich) |
Število polov |
4 + PE/8 (močnostno/krmilno območje) |
Priključek |
vijačni |
Vtični cikli |
≥ 500 |
Maks. temperatura |
+125 °C |
Min. temperatura |
-40 °C |
Vrsta izdelka |
moški vložek |
