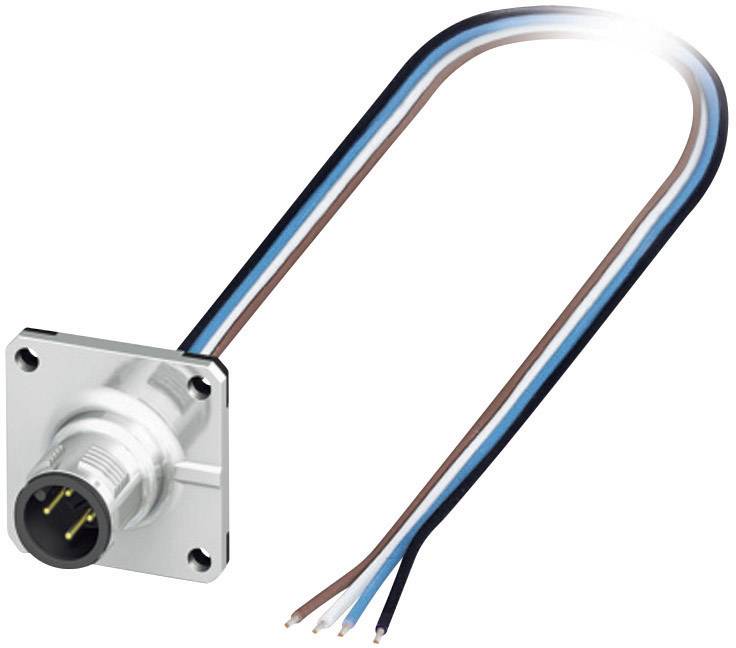

Opis

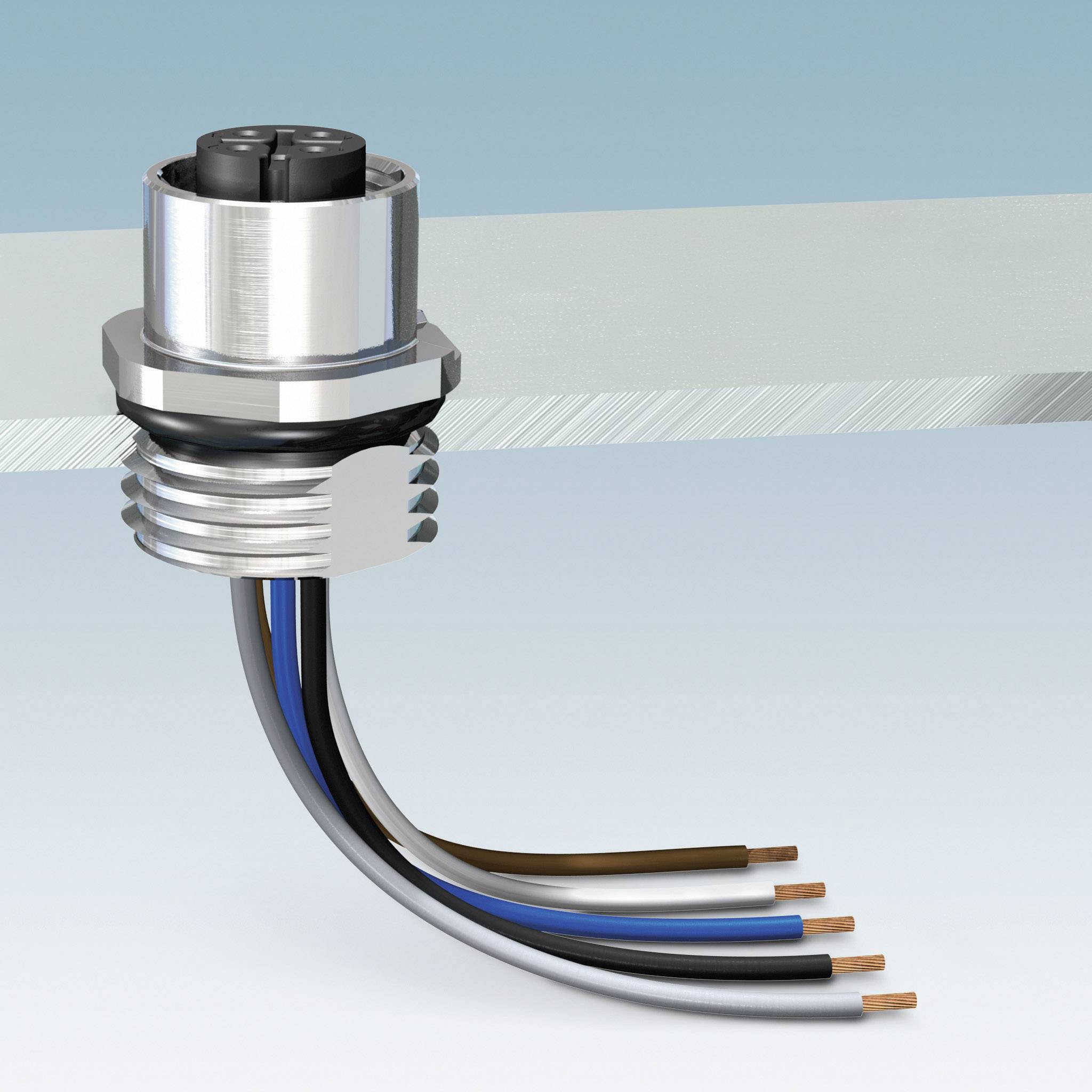

Vgradne konektorje M12 privijete neposredno na prednji strani naprave. Potrebna debelina pločevine znaša pribl. 3 mm. Konektorji za naprave so na voljo s pritrdilnim navojem M8 in imajo enožilne vodnike dolžine 0,5 m.
Dobava vključuje
M8 Senzorsko-aktuatorski vgradni konektor št.polov: 4 SACC-E-M 8MS-4CON-M8/0,5 Phoenix Contact vsebina: 1 kos
Navodila za uporabo
Tehnični podatki
| Izvedba |
vgradni moški konektor |
|---|---|
| Standardni vtič |
konektor senzorja |
| Stranski priključek A |
kabel, odprt |
| Priključna stran B |
M12-vtič, vgradni |
| Število polov |
4 |
| Material plašča |
TPE |
| Nazivna napetost |
60 V |
| Nazivni tok |
4 A |
| Nazivni tok - zaokrožen |
4 A |
| Premer priključka (maks.) |
0.25 mm² |
| Prečni prerez kabla (senzor/aktuatorsko ožičenje) |
0.25 mm² |
| Priključek |
kabel s prostim koncem |
| Vrsta navoja |
M8 |
| Tehnologija priključitve senzorja/aktuatorja |
m8 montaža na sprednjo steno |
| Vrsta zaščite |
IP67 |
| Min. temperatura |
-25 °C |
| Maks. temperatura |
+85 °C |
| Vrsta pritrditve |
navojno |
| Vsebina |
1 kos |
| Proizv. št. delov |
1500347 |
| Vrsta |
SACC-E-M 8MS-4CON-M8/0,5 |
| Izvedba |
moški navoj M8 |
| Stopnja onesnaženja |
3 |
| Prečni prerez priključka |
0.25 mm² |
| Število polov |
4 |
| Priključek |
- |
| Temperaturno območje |
-25 - +85 °C |
| Vrsta izdelka |
vgradni konektor za senzor/aktuator |
