Opis
CLASSIC COMBICON priključni del:
Majhna višina serije moških konektorjev MC 1,5, priključni prostor velikih dimenzij, letve z moškimi kontakti z majhno višino in kompaktno razporeditvijo kontaktov, individualno kodiranje polov z odstranjevanjem kodirnega nastavka in priključitvijo kodirnega profila na ohišje. Smer priključitve vzporedno z osjo vodnika.
Besedilo je strojno prevedeno.
Dobava vključuje

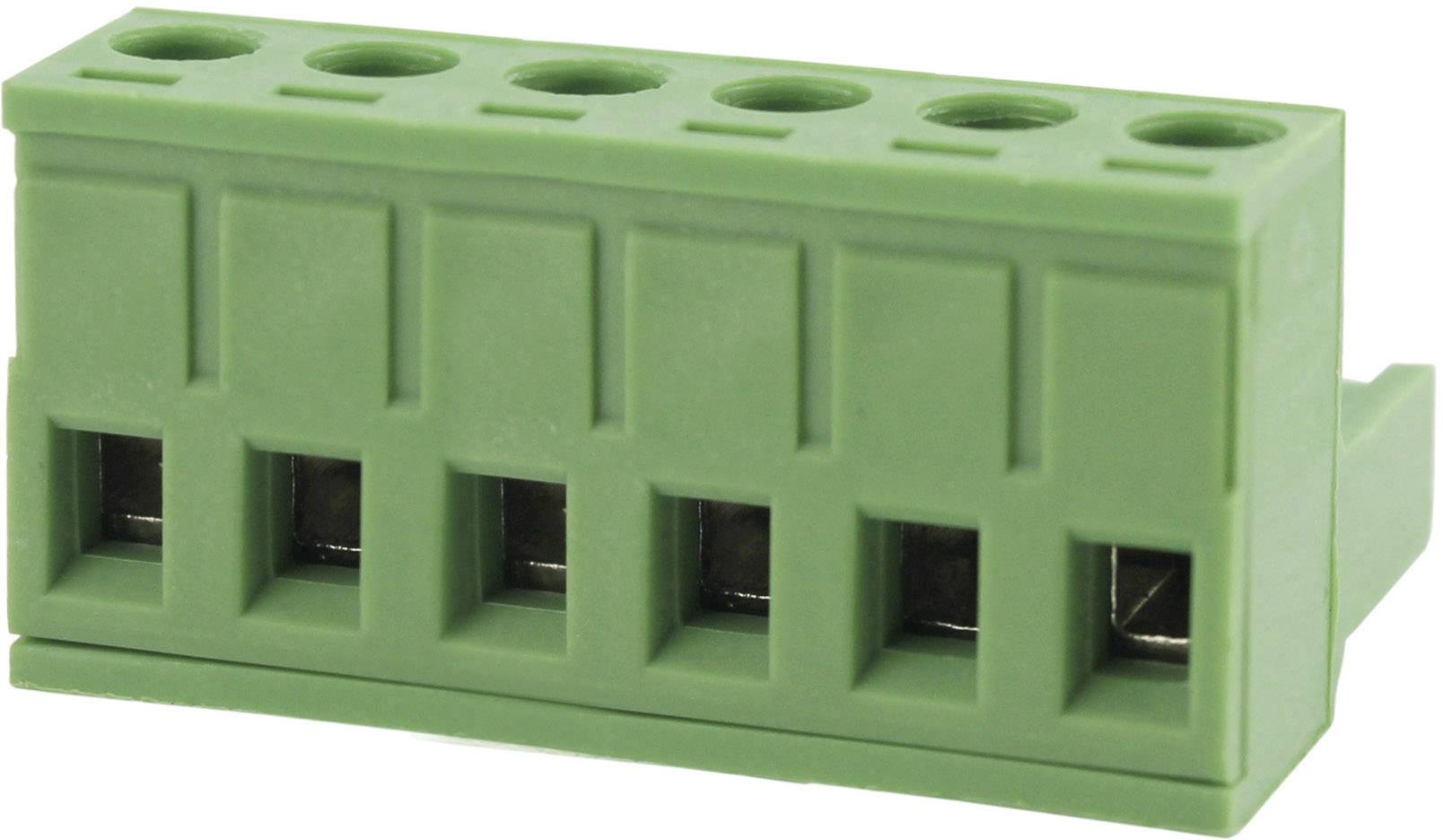

Kabel za vtično ohišje MSTB Phoenix Contact 1757048 dimenzije: 5.08 mm 1 kos
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1757048
EAN koda: 2050000258022
Registrirana blagovna znamka: Phoenix Contact
Ime proizvajalca: PHOENIX CONTACT Deutschland GmbH
Naslov proizvajalca: Flachsmarktstr. 8
Poštna številka proizvajalca: 32825
Kraj proizvajalca: Blomberg
Država proizvajalca: Germany
Telefon proizvajalca: +4905235300
Elektronski kontakt proizvajalca: https://www.phoenixcontact.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki 743668 Kabel za vtično ohišje MSTB Phoenix Contact 1757048 dimenzije: 5.08 mm 1 kos
Tehnični podatki 743668 Kabel za vtično ohišje MSTB Phoenix Contact 1757048 dimenzije: 5.08 mm 1 kos
Tehnični podatki 743668 Kabel za vtično ohišje MSTB Phoenix Contact 1757048 dimenzije: 5.08 mm 1 kos
Tehnični podatki
| Vrsta izdelka |
ohišje kabelske vtičnice |
|---|---|
| Izvedba |
ravni ženski konektor |
| Število vrst |
1 |
| Sistem vtičnih priključkov |
wire-to-board |
| Serija |
MSTB |
| Značilnosti |
s poteznim tulcem |
| RM |
5.08 mm |
| Število pozicij na vrsto |
5 |
| Skupno število polov |
5 |
| Širina |
25.40 mm |
| Nazivni tok |
12 A |
| Nazivni tok - zaokrožen |
12 A |
| Vsebina |
1 kos |
| AWG (maks.) |
12 |
| AWG min. |
24 |
| Dolžina odstranjene izolacije (maks.) |
7.00 mm |
| Mere |
(D x Š x V) 15.00 x 25.40 x 18.30 mm |
| Priključek |
vijačna sponka |
| Proizv. št. delov |
1757048 |
| Barva |
zelena |
| Industrijsko pakiranje |
da |
| Material kontakta |
pokositrano |
| Nazivna napetost |
320 V |
| Višina |
18.30 mm |
| Dolžina |
15.00 mm |
| maks. prerez |
2.5 mm² |
| Min. prečni prerez |
0.2 mm² |
| Vrsta |
MSTB 2,5/ 5-ST-5,08 |
| Število pinov |
5 |
| Type of connection |
Other |
| Housing colour |
Green |
| Rated voltage |
320 V |
| Number of poles |
5 |
| Contact type |
Bus |
| Housing material |
Other |
| Coating housing |
Other |
| Operating temperature |
-40-100 °C |
| Inflammability class of insulation material according to UL94 |
V0 |
| Rated surge voltage |
4 kV |
| Type of electric connection |
Screw connection |
| Material of contact surface |
Tin |
| Overvoltage category |
III |
| Pollution degree |
2 |
| Modular spacing connections |
5.08 mm |
| Number of plug-in contact rows |
1 |
| Modular spacing contacts |
5.08 mm |
| Connectable conductor cross section solid-core |
0.2-2.5 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.25-2.5 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.2-2.5 mm² |
| With protective conductor |
FALSE |
| Material insulation body |
Polyamide (PA) |
| Material contact |
Copper |
| Rated current In |
12 A |
| UKCA |
da |
