Opis
Letve z ženskimi kontakti za prispajkanje DIL, navpične, s štancanimi kontakti. Idealne za opremljanje s kvadratnimi 0,5 mm moškimi kontakti. Nizek profil z višino samo 4,30 mm nad tiskanim vezjem.
Navodila za uporabo
Tehnični podatki
| Izvedba |
ravna letev z ženskimi konektorji |
|---|---|
| Število vrst |
2 |
| Število pozicij na vrsto |
5 |
| Skupno število polov |
10 |
| RM |
2 mm |
| Priključek |
za tiskano vezje |
| Barva |
črna |
| Nazivna napetost |
150 V/DC |
| Nazivni tok |
1.50 A |
| Nazivni tok - zaokrožen |
1.5 A |
| Kontaktna površina |
pozlačen |
| Material kontakta |
bakrena zlitina |
| Material ohišja |
termoplastična umetna masa |
| Premer pina |
0.50 mm |
| Dolžina pina (tiskana stran) |
2.70 mm |
| Deljiv |
ne |

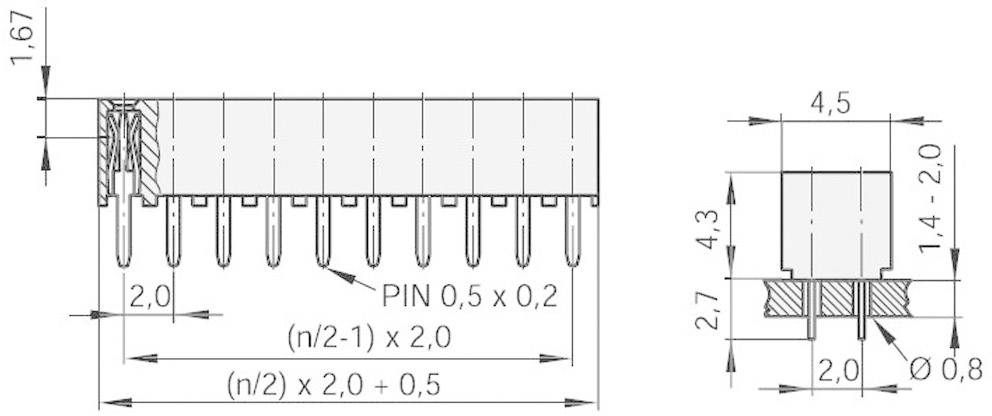

| Mere |
(D x Š x V) 10.50 x 7.00 x 4.60 mm |
| Smerni vtikač |
pravokotno na tiskano vezje |
| Proizv. št. delov |
156-3-010-0-NFX-YS0 |
| Vsebina |
1 kos |
| Višina |
4.60 mm |
| Dolžina |
10.50 mm |
| Širina |
7.00 mm |
| Industrijsko pakiranje |
ne |
| Vrsta |
156-3-010-0-NFX-YS0 |
| Izvedba |
ravna |
| Nazivna napetost (podrobnosti) |
150 VRMS/ 150 V/DC |
| Nazivni tok (podrobnosti) |
1.5 A |
| Število polov |
2 x 5 |
| Priključek |
- |
| Skladnost z RoHS |
Ja |
| Maks. temperatura |
+105 °C |
| Min. temperatura |
-40 °C |
| Vrsta izdelka |
standardna letev z ženskimi kontrakti |
