Opis

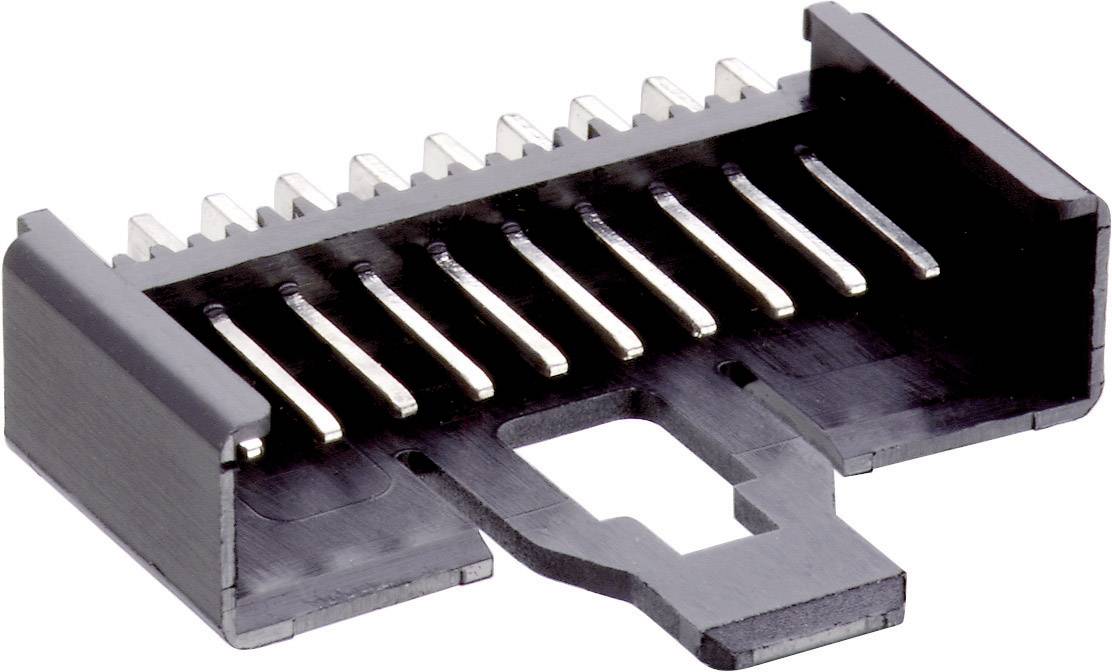

Sistem konektorjev v obliki mini modula za povezave kabla in kartice ter kartice in kartice. Enostavno konfekcioniranje posameznih vodnikov in ploščatih kablov. Posebej primeren za manjše in srednje serije. Za signalne in majhne bremenske tokove do 5 A. Uporaba pri tehniki gospodinjskih aparatov, tehniki ogrevanja ali zabavni elektroniki. Ta prazna ohišja so namenjena priključitvi kontaktov za stiskanje.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 3114 05
EAN koda: 2050000777394
Registrirana blagovna znamka: Lumberg
Ime proizvajalca: Lumberg Holding GmbH & Co. KG
Naslov proizvajalca: Im Gewerbepark 2
Poštna številka proizvajalca: 58579
Kraj proizvajalca: Schalksmühle
Država proizvajalca: Germany
Telefon proizvajalca: +4923558301
Elektronski kontakt proizvajalca: https://www.lumberg.com/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki 732743 Lumberg 3114 05 prazno ohišje Skupno število polov 5 1 kos
Tehnični podatki
| Vrsta izdelka |
prazno ohišje |
|---|---|
| Skupno število polov |
5 |
| DIN standard |
DIN VDE 0110 |
| Število pozicij na vrsto |
5 |
| Barva |
črna |
| Material ohišja |
PBT |
| Proizv. št. delov |
3114 05 |
| Vsebina |
1 kos |
| Material kontakta |
CuZn |
| Širina |
5 mm |
| Višina |
15.9 mm |
| Dolžina |
15 mm |
| Maks. temperatura |
+100 °C |
| Min. temperatura |
-25 °C |
| Vrsta |
3114 05 |
| Mere |
(D x Š x V) 15 x 5 x 15.9 mm |
| Atestiranja |
IEC 60664 |
| Primerno za (podrobnosti) |

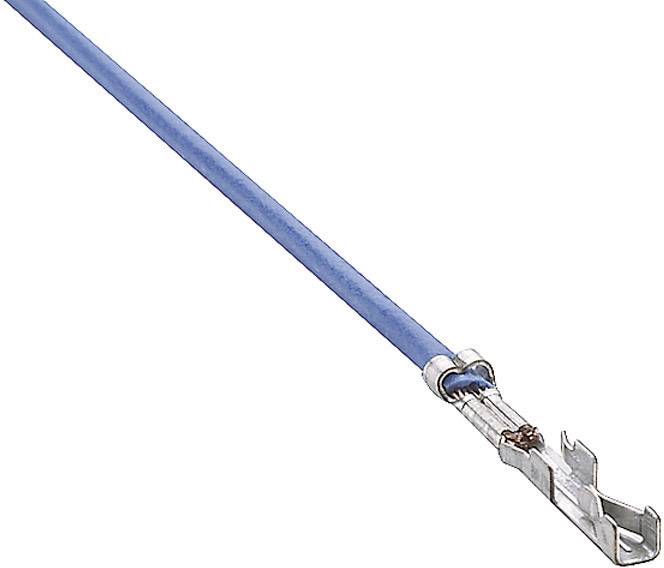

kontakte za stiskanje 3111 |
| Število pinov |
5 |
| Kontaktna površina |
pokositrano |
| Material (podrobnosti) |
PBT, V0 v skladu z UL 94 |
| Izvedba |
za neposredno priključitev |
| Nazivna napetost (podrobnosti) |
125 V/AC |
| Število polov |
5 |
| Priključek |
- |
| Temperaturno območje |
od -25 do +100 °C |
