Opis
Smer priključitve AK(Z) od zgoraj. Zaščita pred napačno priključitvijo z jasnim prednjim delom vtiča.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 51550105101D
EAN koda: 2050000684319
Registrirana blagovna znamka: PTR Hartmann
Ime proizvajalca: PTR HARTMANN GmbH
Naslov proizvajalca: Gewerbehof 38
Poštna številka proizvajalca: 59368
Kraj proizvajalca: Werne
Država proizvajalca: Germany
Telefon proizvajalca: +49238979880
Elektronski kontakt proizvajalca: https://www.ptr-hartmann.com/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
ohišje vtiča za tiskano vezje |
|---|---|
| Izvedba |
vgradni moški konektor, navpičen |
| Število vrst |
1 |
| Sistem vtičnih priključkov |
wire-to-board |
| Serija |
STL(Z)1550 |
| Značilnosti |
zaprt |
| RM |
3.50 mm |
| Število pozicij na vrsto |
10 |
| Skupno število polov |
10 |
| Širina |
36.40 mm |
| Nazivni tok |
10 A |
| Nazivni tok - zaokrožen |
10 A |
| Vsebina |
1 kos |

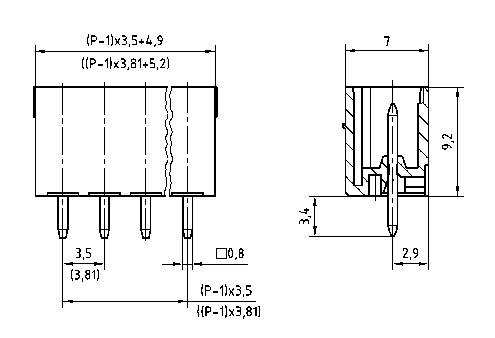

| Mere |
(D x Š x V) 7.00 x 36.40 x 12.60 mm |
| Priključek |
za tiskano vezje |
| Material ohišja |
PA 6.6 |
| Proizv. št. delov |
51550105101D |
| Barva |
zelena |
| Industrijsko pakiranje |
ne |
| Material kontakta |
bakrena zlitina |
| Kontaktna površina natisne strani |
pokositrano |
| Stran stika s kontaktno površino |
pokositrano |
| Nazivna napetost |
300 V |
| Višina |
12.60 mm |
| Dolžina |
7.00 mm |
| Skladnost z RoHS |
Ja |
| Smerni vtikač |
pravokotno na tiskano vezje |
| Maks. temperatura |
+105 °C |
| Min. temperatura |
-30 °C |
| Vrsta |
STL1550/10G-3.5-V |
| Material (podrobnosti) |
poliamid, UL94V-0 |
| Izvedba |
navpična letev z moškimi kontakti |
| Nazivna napetost (podrobnosti) |
160 V |
| Nazivni tok (podrobnosti) |
9 A |
| Priključek |
- |
