Opis

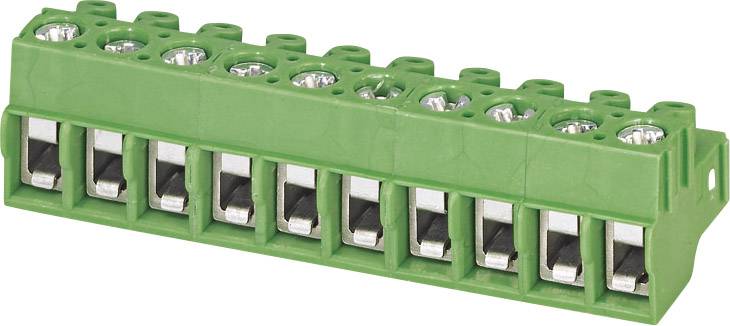

Vtična sponka s principom vijačne sponke in zaščito za žico.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 50130022001G
EAN koda: 2050000232978
Registrirana blagovna znamka: PTR Hartmann
Ime proizvajalca: PTR HARTMANN GmbH
Naslov proizvajalca: Gewerbehof 38
Poštna številka proizvajalca: 59368
Kraj proizvajalca: Werne
Država proizvajalca: Germany
Telefon proizvajalca: +49238979880
Elektronski kontakt proizvajalca: https://www.ptr-hartmann.com/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki 729809 vtične vijačne sponke 50130022001G PTR
Navodila za uporabo in varnost 729809 vtične vijačne sponke 50130022001G PTR
Navodila za uporabo in varnost 729809 vtične vijačne sponke 50130022001G PTR
Navodila za uporabo in varnost 729809 vtične vijačne sponke 50130022001G PTR
Navodila za uporabo in varnost 729809 vtične vijačne sponke 50130022001G PTR
Navodila za uporabo in varnost 729809 vtične vijačne sponke 50130022001G PTR
Navodila za uporabo in varnost 729809 vtične vijačne sponke 50130022001G PTR
Navodila za uporabo in varnost 729809 vtične vijačne sponke 50130022001G PTR
Navodila za uporabo in varnost 729809 vtične vijačne sponke 50130022001G PTR
Navodila za uporabo in varnost 729809 vtične vijačne sponke 50130022001G PTR
Navodila za uporabo in varnost 729809 vtične vijačne sponke 50130022001G PTR
Navodila za uporabo in varnost 729809 vtične vijačne sponke 50130022001G PTR
Navodila za uporabo in varnost 729809 vtične vijačne sponke 50130022001G PTR
Navodila za uporabo in varnost 729809 vtične vijačne sponke 50130022001G PTR
Tehnični podatki
| Vrsta izdelka |
ohišje kabelske vtičnice |
|---|---|
| Izvedba |
ravni ženski konektor |
| Število vrst |
1 |
| Sistem vtičnih priključkov |
wire-to-board |
| Serija |
AK130 |
| RM |
5 mm |
| Število pozicij na vrsto |
2 |
| Skupno število polov |
2 |
| Širina |
13.50 mm |
| Nazivni tok |
8 A |
| Nazivni tok - zaokrožen |
8 A |
| Vsebina |
1 kos |
| AWG (maks.) |
12 |
| AWG min. |
22 |
| Dolžina odstranjene izolacije (maks.) |
6.00 mm |
| Mere |
(D x Š x V) 10.00 x 13.50 x 10.80 mm |
| Priključek |
vijačna sponka |
| Smer delovanja |
pravokotno na tiskano vezje |
| Material ohišja |
PA 6.6 |
| Proizv. št. delov |
50130022001G |
| Barva |
siva |
| Industrijsko pakiranje |
ne |
| Material kontakta |
elektrolitski baker |
| Stran stika s kontaktno površino |
pokositrano |
| Nazivna napetost |
300 V |
| Višina |
10.80 mm |
| Dolžina |
10.00 mm |
| maks. prerez |
2.50 mm² |
| Min. prečni prerez |
0.14 mm² |
| Skladnost z RoHS |
Ja |
| Smerni vtikač |
horizontalno na tiskano vezje |
| Maks. temperatura |
+105 °C |
| Min. temperatura |
-30 °C |
| Vrsta |
AK130/2-5.0 |
| Material (podrobnosti) |
poliamid, UL94 V-0 |
| Izvedba |
vtična vijačna sponka |
| Nazivna napetost (podrobnosti) |
250 V |
| Nazivni tok (podrobnosti) |
10 A |
| Prečni prerez |
do 1,5 mm² |
