Opis
Pilotni elektromagnetni ventil s servo membrano za nadzor tekočih in plinastih medijev. Konstrukcija je odporna na udarce. Za popolno odpiranje in zapiranje je potrebna tlačna razlika 0,5 bara.
Besedilo je strojno prevedeno.
Dobava vključuje

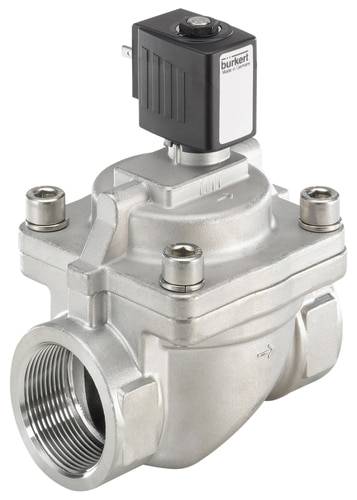

2/2-smerni ventil s servo krmiljenjem Bürkert 228391 24 V/AC G 3/4 nazivna širina 20 mm ohišje iz nerjavečega jekla, tesnilni material FKM
Značilnosti
2/2 potni ventil svetu
Običajno odprta
Material ohišja nerjavno jeklo
Notranji deli ventila iz nerjavečega jekla, medenine in plastike (PPS)
Tesnilni material FKM
Mediji: nevtralni mediji, npr. B. stisnjen zrak, voda
Material tuljave epoksi
Napetostna toleranca ± 10%
Nazivni način: neprekinjeno delovanje 100% delovni cikel
Stopnja zaščite IP 65 z vtičnico za aparat
Električni priključek po DIN EN 175301-803 obrazec A (prej DIN 43650)
Položaj vgradnje poljuben, po možnosti vozite navzgor
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 228391
EAN koda: 4053913019566
Registrirana blagovna znamka: Bürkert
Ime proizvajalca: Bürkert GmbH & Co KG
Naslov proizvajalca: Christian-Bürkert-Str. 13 - 17
Poštna številka proizvajalca: 74653
Kraj proizvajalca: Ingelfingen
Država proizvajalca: Germany
Telefon proizvajalca: +497940100
Elektronski kontakt proizvajalca: https://www.buerkert.de/de
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
servo upravljanje ventila |
|---|---|
| Delovna napetost |
24 V/AC |
| Obratovalni tlak (maks.) |
16 bar |
| Material ohišja |
nerjaveče jeklo |
| Priključek |
G 3/4 objemka |
| Območje temperature medija |
0 do +120 °C |
| Proizv. št. delov |
228391 |
| Obratovalni tlak (min.) |
0.2 bar |
| Tesnilni material |
FKM |
| Funkcija |
2/2-razvodni |
| Teža |
1.100 kg |
| Maks. temperatura medija |
+120 °C |
| Min. temperatura medija |
0 °C |
| Medij |
nevtralni mediji |
| Nazivna širina |
20 mm |
| Značilnosti |
objemka |
| Dolžina |
80 mm |
| QNN vrednost |
9100 l/min |
| Vrsta zaščite |
IP65 |
| Maks. temperatura okolice |
+55 °C |
| Min. temperatura okolice |
0 °C |
| KV vrednost |
141.67 l/min |
