Opis
Neposredno delujoči magnetni ventil se uporablja za blokiranje, doziranje, polnjenje in odzračevanje. Sistem Aufsteckmagnets je modularen. Tuljava se lahko zasuka za 360 °.
Besedilo je strojno prevedeno.
Dobava vključuje

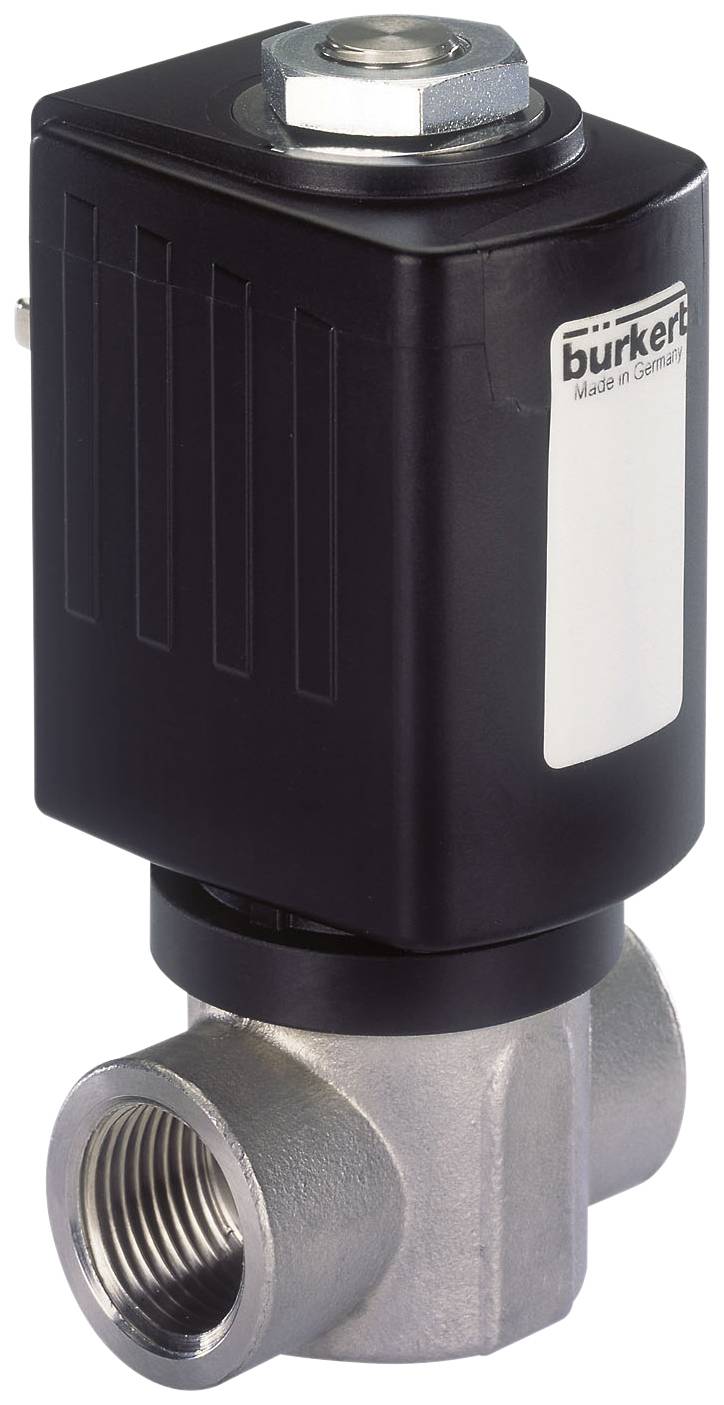

2/2-smerni ventil z direktnim krmiljenjem Bürkert 178271 24 V/DC G 3/8 nazivna širina 8 mm ohišje iz nerjavečega jekla, tesnilni material FKM
Značilnosti
2/2 potni kompakten magnetni ventil
Zaprto v mirovanju
Material ohišja nerjaveče jeklo 1.4404 (316L)
Tesnilni material FKM
Mediji: vakuum, nevtralni plini in tekočine (npr. Stisnjen zrak, voda, hidravlično olje)
Epoksidni material tuljave (razred H)
Napetostna toleranca ± 10%
Nazivni način: neprekinjeno delovanje 100% delovni cikel
Stopnja zaščite IP 65 z vtičnico za aparat
Električni priključek po DIN EN 175301-803 obrazec A (prej DIN 43650)
Položaj vgradnje poljuben, po možnosti vozite navzgor
Navodila za uporabo
Tehnični podatki
| Območje temperature medija |
-10 do +140 °C |
|---|---|
| Proizv. št. delov |
178271 |
| Dolžina |
55 mm |
| Vrsta zaščite |
IP65 |
| KV vrednost |
26.67 l/min |
| Material ohišja |
nerjaveče jeklo |
| Priključek |
g 3/8 objemka |
| Medij |
nevtralni mediji |
| Značilnosti |
objemka |
| Funkcija |
2/2-razvodni |
| Tesnilni material |
fkm |
| Obratovalni tlak (maks.) |
1 bar |
| Obratovalni tlak (min.) |
0 bar |
| Delovna napetost |
24 V/DC |
| Nazivna širina |
8 mm |
| Maks. temperatura medija |
+140 °C |
| Min. temperatura medija |
-10 °C |
| Maks. temperatura okolice |
+55 °C |
| Min. temperatura okolice |
-10 °C |
| Teža |
0.785 kg |
| Vrsta izdelka |
neposredno upravljanje ventila |
