Opis
Neposredno delujoči magnetni ventil se uporablja za blokiranje, doziranje, polnjenje in odzračevanje. Sistem Aufsteckmagnets je modularen. Tuljava se lahko zasuka za 360 °.
Besedilo je strojno prevedeno.
Dobava vključuje

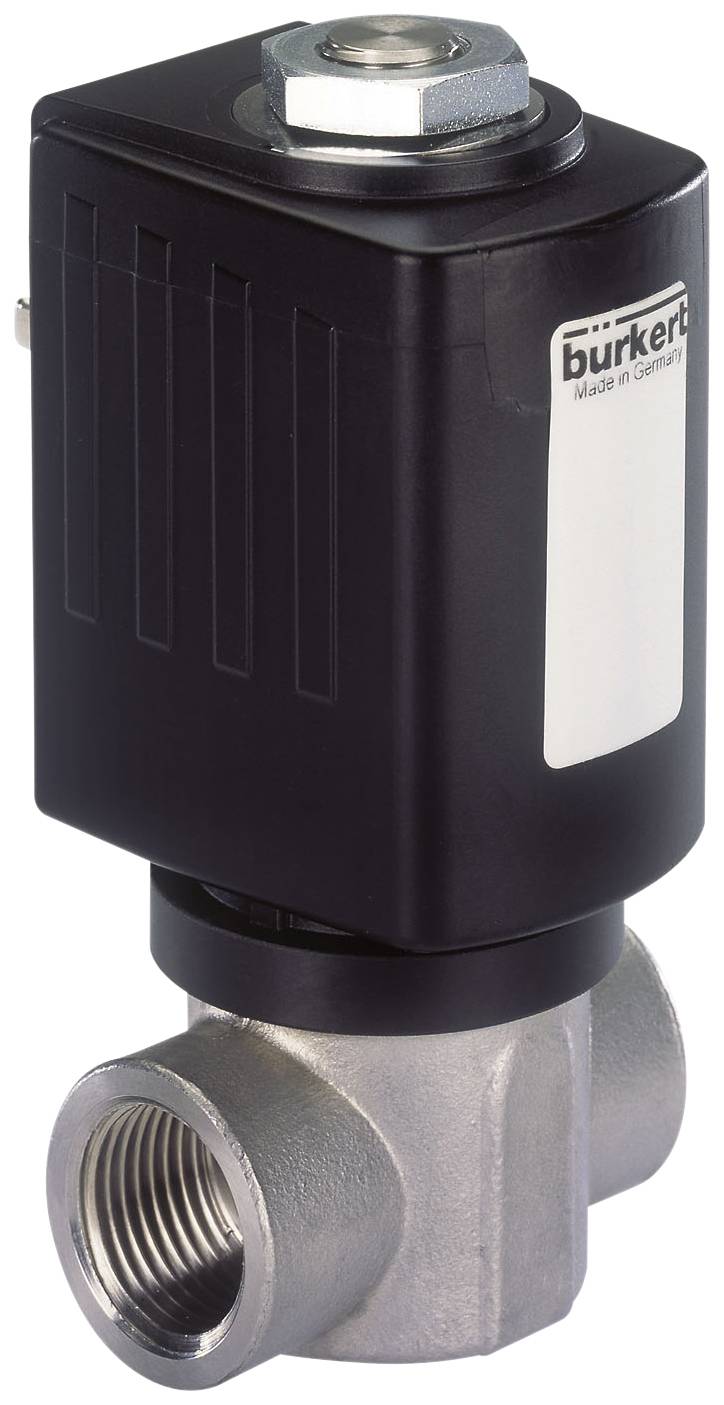

2/2-smerni ventil z direktnim krmiljenjem Bürkert 178247 24 V/DC G 1/4 nazivna širina 5 mm ohišje iz nerjavečega jekla, tesnilni material FKM
Značilnosti
2/2 potni kompakten magnetni ventil
Zaprto v mirovanju
Material ohišja nerjaveče jeklo 1.4404 (316L)
Tesnilni material FKM
Mediji: vakuum, nevtralni plini in tekočine (npr. Stisnjen zrak, voda, hidravlično olje)
Epoksidni material tuljave (razred H)
Napetostna toleranca ± 10%
Nazivni način: neprekinjeno delovanje 100% delovni cikel
Stopnja zaščite IP 65 z vtičnico za aparat
Električni priključek po DIN EN 175301-803 obrazec A (prej DIN 43650)
Položaj vgradnje poljuben, po možnosti vozite navzgor
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 178247
EAN koda: 4053913013557
Registrirana blagovna znamka: Bürkert
Ime proizvajalca: Bürkert GmbH & Co KG
Naslov proizvajalca: Christian-Bürkert-Str. 13 - 17
Poštna številka proizvajalca: 74653
Kraj proizvajalca: Ingelfingen
Država proizvajalca: Germany
Telefon proizvajalca: +497940100
Elektronski kontakt proizvajalca: https://www.buerkert.de/de
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
neposredno upravljanje ventila |
|---|---|
| Delovna napetost |
24 V/DC |
| Obratovalni tlak (maks.) |
6 bar |
| Material ohišja |
nerjaveče jeklo |
| Priključek |
G 1/4 objemka |
| Območje temperature medija |
-10 do +140 °C |
| Proizv. št. delov |
178247 |
| Obratovalni tlak (min.) |
0 bar |
| Tesnilni material |
FKM |
| Funkcija |
2/2-razvodni |
| Teža |
0.761 kg |
| Maks. temperatura medija |
+140 °C |
| Min. temperatura medija |
-10 °C |
| Medij |
nevtralni mediji |
| Nazivna širina |
5 mm |
| Značilnosti |
objemka |
| Dolžina |
55 mm |
| Vrsta zaščite |
IP65 |
| Maks. temperatura okolice |
+55 °C |
| Min. temperatura okolice |
-10 °C |
| KV vrednost |
12.17 l/min |
