Opis
Elektromagnetni ventil se uporablja za nevtralne plinaste in tekoče medije, zlasti za krmiljenje enosmernih pnevmatskih pogonov ali za tehnični vakuum.
Besedilo je strojno prevedeno.
Dobava vključuje

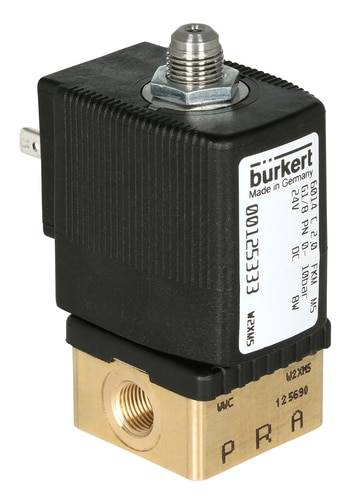

3/2-smerni ventil z direktnim krmiljenjem Bürkert 126147 24 V/AC G 1/4 nazivna širina 2 mm ohišje iz medenine, tesnilni material FKM
Značilnosti
3/2-smerni magnetni ventil
Zaprto v položaju mirovanja, izhod 2 je razložen
Z ročnim preglasom
Material ohišja medenina
Tesnilni material FKM
Mediji: nevtralni plini in tekočine (kot so stisnjen zrak, voda, mestni plin, plin na velike razdalje, hidravlično olje, tehnični vakuum)
Material tuljave poliamid
Napetostno odstopanje ± 10%
Nominalni način delovanja: neprekinjeno obratovanje z enim ventilom 100% delovni cikel
Zaščitni razred IP 65 z vtičnico naprave
Električni priključek po DIN EN 175301-803 oblika A
Kateri koli položaj namestitve, po možnosti s pogonom navzgor
Navodila za uporabo
Tehnični podatki
| Proizv. št. delov |
126147 |
|---|---|
| Višina |
79 mm |
| Dolžina |
46 mm |
| Vrsta zaščite |
IP65 |
| KV vrednost |
1.83 l/min |
| Material ohišja |
medenina |
| Priključek |
g 1/4 |
| Medij |
nevtralni mediji |
| Način delovanja |
zaprti položaj, izhod 2 razbremenjen |
| Značilnosti |
objemka |
| Funkcija |
3/2 razvodni |
| Tesnilni material |
fkm |
| Obratovalni tlak (maks.) |
10 bar |
| Obratovalni tlak (min.) |
0 bar |
| Delovna napetost |
24 V/AC |
| Nazivna širina |
2 mm |
| Vrsta |
6014 |
| QNN vrednost |
120 l/min |
| Območje temperature medija |
-10 do +100 °C |
| Maks. temperatura medija |
+100 °C |
| Min. temperatura medija |
-10 °C |
| Maks. temperatura okolice |
+55 °C |
| Min. temperatura okolice |
-10 °C |
| Teža |
0.424 kg |
| Vrsta izdelka |
neposredno upravljanje ventila |
