Opis
Edinstven predhodno nadzorovan skozi pretočni magnetni ventil s servo membrano, ločeno od medijev, za univerzalno uporabo v tekočih in plinastih medijih glede na materialno odpornost. Ta zasnova ventilov je veliko manj dovzetna za kontaminacijo kot dvižni armaturni ventili in zato ponuja veliko prednosti v procesnem okolju. 3-smerni tečaj za predhodno krmiljenje ima serijsko ročno prekrivanje. Časi zapiranja in odpiranja so neskončno nastavljivi.
Besedilo je strojno prevedeno.
Dobava vključuje

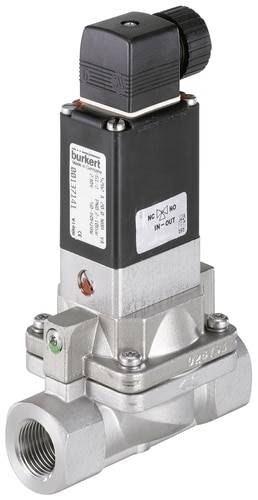

2/2-smerni ventil s servo krmiljenjem Bürkert 145709 24 V/DC G 3/4 nazivna širina 20 mm ohišje iz nerjavečega jekla, tesnilni material EPDM
Značilnosti
2/2 potni magnetni ventil
Običajno zaprto ali odprto z vrtenjem krmilnega mehanizma za 180 °
Material ohišja nerjavno jeklo 1.4581
Tesnilni material EPDM
Material tuljave epoksi
Tuljava toplotne izolacije H
Napetostna toleranca ± 10%
Nazivni način: neprekinjeno delovanje 100% delovni cikel
Stopnja zaščite IP 65 z vtičnico za aparat
Električni priključek Vtiči vtičnice v skladu z DIN EN 175301-803 obrazec A (prej DIN 43650)
Namestitev je poljubna, po možnosti navzgor
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 145709
EAN koda: 4053913009680
Registrirana blagovna znamka: Bürkert
Ime proizvajalca: Bürkert GmbH & Co KG
Naslov proizvajalca: Christian-Bürkert-Str. 13 - 17
Poštna številka proizvajalca: 74653
Kraj proizvajalca: Ingelfingen
Država proizvajalca: Germany
Telefon proizvajalca: +497940100
Elektronski kontakt proizvajalca: https://www.buerkert.de/de
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
servo upravljanje ventila |
|---|---|
| Delovna napetost |
24 V/DC |
| Obratovalni tlak (maks.) |
10 bar |
| Material ohišja |
nerjaveče jeklo |
| Priključek |
G 3/4 objemka |
| Obratovalna temperatura |
-30 °C (min) |
| Območje temperature medija |
-30 do +90 °C |
| Proizv. št. delov |
145709 |
| Obratovalni tlak (min.) |
0.2 bar |
| Obratovalna temperatura (min.) |
-30 °C |
| Tesnilni material |
EPDM |
| Funkcija |
2/2-razvodni |
| Teža |
1.400 kg |
| Maks. temperatura medija |
+90 °C |
| Min. temperatura medija |
-30 °C |
| Medij |
rahlo umazani mediji |
| Nazivna širina |
20 mm |
| Značilnosti |
objemka |
| Dolžina |
100 mm |
| QNN vrednost |
5400 l/min |
| Vrsta zaščite |
IP65 |
| Nadzor pritiska (maks.) |
10 bar |
| Nadzor pritiska (min.) |
0.2 bar |
| Maks. temperatura okolice |
+55 °C |
| Min. temperatura okolice |
0 °C |
| Način delovanja |
servo nadzorovano |
| KV vrednost |
83.33 l/min |
