Opis
Zunanje nadzorovan ravno sedežni ventil je sestavljen iz pnevmatskega pogona bata in dvosmernega telesa ventila. Dokazano pakiranje polnilnih škatel za samonaravnavo in brez vzdrževanja zagotavlja visoko tesnost in življenjsko dobo.
Besedilo je strojno prevedeno.
Dobava vključuje

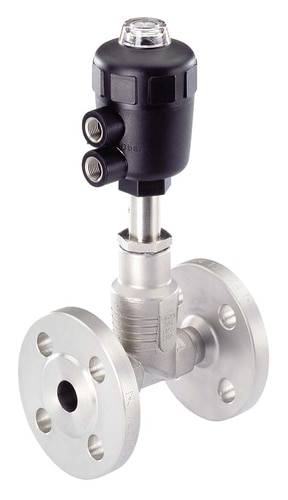

2/2-smerni zračno krmiljen ventil Bürkert 156496 ohišje iz nerjavečega jekla, tesnilni material PTFE
Značilnosti
2 / dvosmerni ravno sedežni ventil s pretokom pod sedežem
Prirobnični priključek po DIN EN 1092-1
Odprta vzmetna sila
Material za ohišje za vlivanje nerjavečega jekla 316L
Nominalni tlak PN 25 (stopnja tlaka v ohišju)
Pogonski material PPS
Tesnilni material PTFE
Univerzalno uporabno za tekočine, pline in pare
Viskoznost max. 600 mm² / s
Polnilni grm iz PTFE V-obročev s kompenzacijo vzmeti
Položaj vgradnje poljuben, po možnosti vozite navzgor
Nadzorujte srednji zrak in nevtralne pline
Krmilni priključek za zrak G 1/4 "
Navodila za uporabo
Tehnični podatki 624427 Bürkert pnevmatsko upravljanje ventila 156496 2012 1 kos
Tehnični podatki 624427 Bürkert pnevmatsko upravljanje ventila 156496 2012 1 kos
Navodila za uporabo 624427 Bürkert pnevmatsko upravljanje ventila 156496 2012 1 kos
Navodila za uporabo 624427 Bürkert pnevmatsko upravljanje ventila 156496 2012 1 kos
Tehnični podatki
Območje temperature medija |
-10 do +180 °C |
---|---|
Proizv. št. delov |
156496 |
Višina |
450 mm |
Dolžina |
350 mm |
KV vrednost |
2750 l/min |
Material ohišja |
nerjaveče jeklo |
Značilnosti |
prirobnica |
Funkcija |
2/2-razvodni |
Tesnilni material |
PTFE |
Nadzor pritiska (maks.) |
7 bar |
Nadzor pritiska (min.) |
2 bar |
Obratovalni tlak (maks.) |
9 bar |
Obratovalni tlak (min.) |
0 bar |
Maks. temperatura medija |
+180 °C |
Min. temperatura medija |
-10 °C |
Maks. temperatura okolice |
+90 °C |
Min. temperatura okolice |
5 °C |
Teža |
38.850 kg |
Vrsta izdelka |
pnevmatsko upravljanje ventila |
