Opis
Zunanje nadzorovan ravno sedežni ventil je sestavljen iz pnevmatskega pogona bata in dvosmernega telesa ventila. Dokazano pakiranje polnilnih škatel za samonaravnavo in brez vzdrževanja zagotavlja visoko tesnost in življenjsko dobo.
Besedilo je strojno prevedeno.
Dobava vključuje

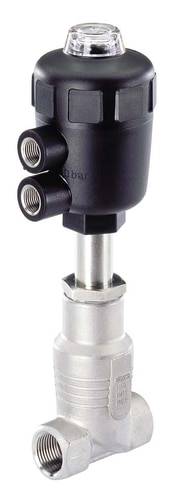

2/2-smerni zračno krmiljen ventil Bürkert 146311 G 1 ohišje iz nerjavečega jekla, tesnilni material PTFE
Značilnosti
2 / dvosmerni ravno sedežni ventil s pretokom pod sedežem
Navojna vrata
Pomlad zaprta
Material za ohišje za vlivanje nerjavečega jekla 316L
Nominalni tlak PN 25 (stopnja tlaka v ohišju)
Pogonski material poliamid
Tesnilni material PTFE
Univerzalno uporabno za tekočine, pline in pare
Viskoznost max. 600 mm² / s
Polnilni grm iz PTFE V-obročev s kompenzacijo vzmeti
Položaj vgradnje poljuben, po možnosti vozite navzgor
Nadzorujte srednji zrak in nevtralne pline
Krmilni priključek za zrak G 1/4 "
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 146311
EAN koda: 4053913010198
Registrirana blagovna znamka: Bürkert
Ime proizvajalca: Bürkert GmbH & Co KG
Naslov proizvajalca: Christian-Bürkert-Str. 13 - 17
Poštna številka proizvajalca: 74653
Kraj proizvajalca: Ingelfingen
Država proizvajalca: Germany
Telefon proizvajalca: +497940100
Elektronski kontakt proizvajalca: https://www.buerkert.de/de
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
pnevmatsko upravljanje ventila |
|---|---|
| Obratovalni tlak (maks.) |
16 bar |
| Material ohišja |
nerjaveče jeklo |
| Priključek |
G 1 objemka |
| Obratovalna temperatura |
-10 °C (min) |
| Območje temperature medija |
-10 do +180 °C |
| Proizv. št. delov |
146311 |
| Obratovalni tlak (min.) |
0 bar |
| Obratovalna temperatura (min.) |
-10 °C |
| Tesnilni material |
PTFE |
| Funkcija |
2/2-razvodni |
| Teža |
3.050 kg |
| Maks. temperatura medija |
+180 °C |
| Min. temperatura medija |
-10 °C |
| Medij |
agresivni mediji |
| Nazivna širina |
25 mm |
| Značilnosti |
objemka |
| Višina |
273 mm |
| Dolžina |
90 mm |
| Nadzor pritiska (maks.) |
10 bar |
| Nadzor pritiska (min.) |
5 bar |
| Maks. temperatura okolice |
+60 °C |
| Min. temperatura okolice |
-10 °C |
| Način delovanja |
2/2-stezno |
| KV vrednost |
216.67 l/min |
