Opis

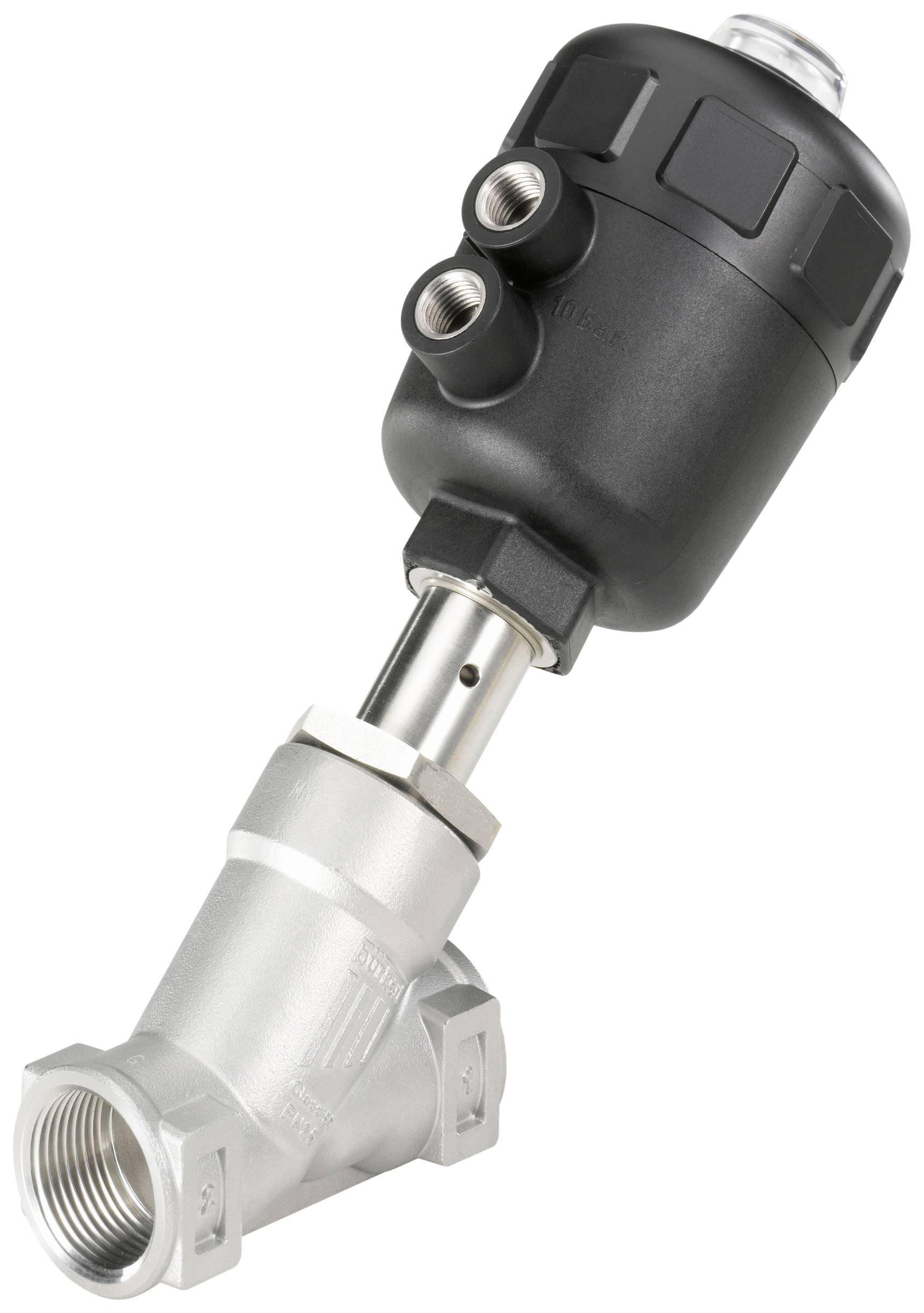

Zunanje krmiljen kotni sedežni ventil je sestavljen iz pnevmatsko delujočega batnega pogona in dvosmernega ohišja ventila. Preizkušena samonastavljiva in brez vzdrževanja embalaža polnilnega zaboja zagotavlja visoko stopnjo tesnosti in dolgo življenjsko dobo. Poenostavljeno poševno ohišje sedeža omogoča visoke stopnje pretoka.
Besedilo je strojno prevedeno.
Dobava vključuje
2/2-smerni zračno krmiljen ventil Bürkert 178697 G 1 1/4 ohišje iz nerjavečega jekla, tesnilni material PTFE
Značilnosti
2/2-smerni kotni sedežni ventil s pretokom pod sedežem
Vzmetna sila zaprta
Material ohišja nerjaveče jeklo
Pogonski material poliamid
Tesnilni material PTFE
Univerzalno se uporablja za tekočine, pline in paro
Viskoznost največ 600 mm² / s
Polnila PTFE V-obročki z vzmetno kompenzacijo
Kateri koli položaj namestitve, po možnosti s pogonom navzgor
Nadzirajte srednji zrak in nevtralne pline
Krmilni zračni priključek G 1/4 "
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. .
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 178697
EAN koda: 4053913014646
Registrirana blagovna znamka: Bürkert
Ime proizvajalca: Bürkert GmbH & Co KG
Naslov proizvajalca: Christian-Bürkert-Str. 13 - 17
Poštna številka proizvajalca: 74653
Kraj proizvajalca: Ingelfingen
Država proizvajalca: Germany
Telefon proizvajalca: +497940100
Elektronski kontakt proizvajalca: https://www.buerkert.de/de
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta |
2000 |
|---|---|
| Vrsta izdelka |
pnevmatsko upravljanje ventila |
| Material ohišja |
nerjaveče jeklo |
| Priključek |
G 1 1/4 objemka |
| Obratovalni tlak (maks.) |
14 bar |
| Proizv. št. delov |
178697 |
| Velikost pogona - premer |
80 mm |
| Obratovalni tlak (min.) |
0 bar |
| Tesnilni material |
PTFE |
| Funkcija |
2/2-razvodni |
| Teža |
3.050 kg |
| Območje temperature medija |
-10 do +180 °C |
| Maks. temperatura medija |
+180 °C |
| Min. temperatura medija |
-10 °C |
| Medij |
agresivni mediji |
| Širina |
240 mm |
| Višina |
205 mm |
| Dolžina |
110 mm |
| Nadzor pritiska (maks.) |
10 bar |
| Nadzor pritiska (min.) |
5 bar |
| Maks. temperatura okolice |
+60 °C |
| Min. temperatura okolice |
-10 °C |
| KV vrednost |
450 l/min |
