Opis

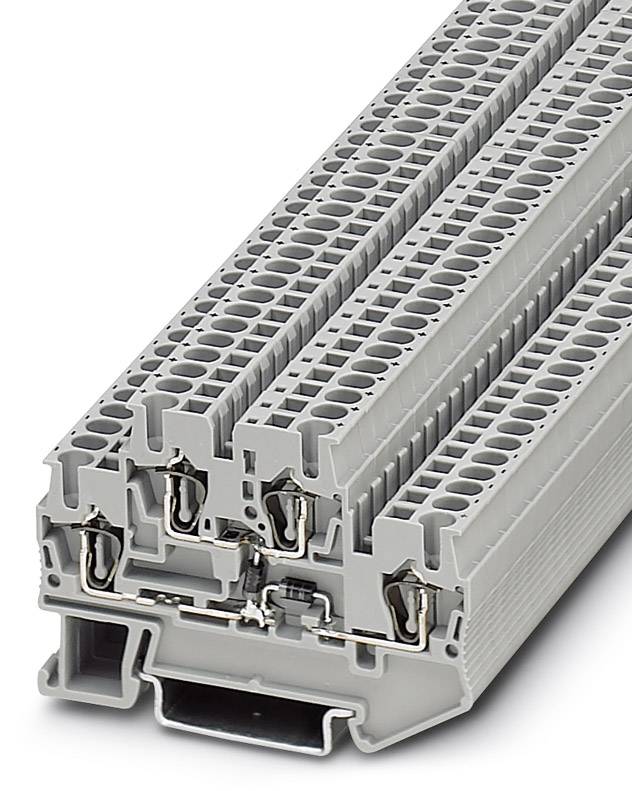

Component terminal block, Connection type: Spring-cage connection, Cross section: 0.08 mm² - 4 mm², AWG: 28 - 12, Nominal current: 22 A, Nominal voltage: 250 V, Length: 67.5 mm, Width: 5.2 mm, Color: gray, Assembly: NS 35/7,5, NS 35/15
Dobava vključuje
Serijske sponke STTB 2,5-2DIO/O-UL/UR-UL sive barve Phoenix Contact 50 kosov
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 3031584
EAN koda: 4017918183066
Registrirana blagovna znamka: Phoenix Contact
Ime proizvajalca: PHOENIX CONTACT Deutschland GmbH
Naslov proizvajalca: Flachsmarktstr. 8
Poštna številka proizvajalca: 32825
Kraj proizvajalca: Blomberg
Država proizvajalca: Germany
Telefon proizvajalca: +4905235300
Elektronski kontakt proizvajalca: https://www.phoenixcontact.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki 565371 Vrstne sponke STTB 2,5-2DIO/O-UL/UR-UL sive barve Phoenix Contact 50 kosov
Tehnični podatki 565371 Vrstne sponke STTB 2,5-2DIO/O-UL/UR-UL sive barve Phoenix Contact 50 kosov
Tehnični podatki 565371 Vrstne sponke STTB 2,5-2DIO/O-UL/UR-UL sive barve Phoenix Contact 50 kosov
Tehnični podatki 565371 Vrstne sponke STTB 2,5-2DIO/O-UL/UR-UL sive barve Phoenix Contact 50 kosov
Tehnični podatki 565371 Vrstne sponke STTB 2,5-2DIO/O-UL/UR-UL sive barve Phoenix Contact 50 kosov
Tehnični podatki 565371 Vrstne sponke STTB 2,5-2DIO/O-UL/UR-UL sive barve Phoenix Contact 50 kosov
Tehnični podatki 565371 Vrstne sponke STTB 2,5-2DIO/O-UL/UR-UL sive barve Phoenix Contact 50 kosov
Tehnični podatki
| Vrsta izdelka |
vrstna sponka za komponente |
|---|---|
| Priključek |
z natezno vzmetjo |
| Fleksibilen prerez (min.) |
0.08 mm² |
| Fleksibilni prečni prerez (maks.) |
2.5 mm² |
| Togi prerez (min.) |
0.08 mm² |
| Maks. prečni prerez trdnosti |
4 mm² |
| AWG min. |
28 |
| AWG (maks.) |
14 |
| Širina sponke |
5.2 mm |
| Število vrst |
2 |
| Število pinov |
4 |
| Barva |
siva |
| Nazivni tok |
22 A |
| Nazivni tok - zaokrožen |
22 A |
| Nazivna napetost |
250 V |
| Dolžina odstranjene izolacije (min.) |
8 mm |
| Dolžina odstranjene izolacije (maks.) |
10 mm |
| Proizv. št. delov |
3031584 |
| Vsebina |
50 kos |
| Industrijsko pakiranje |
da |
| Vrsta |
STTB 2,5-2DIO/O-UL/UR-UL |
| Mere |
(D x Š x V) 67.5 x 5.2 x 47.5 mm |
| Širina |
5.2 mm |
| Višina |
47.5 mm |
| Dolžina |
67.5 mm |
| Stopnja onesnaženja |
3 |
| Razred vnetljivosti |
V0 |
| Izolacijski material |
PA |
| Izolacija |
Poliamid |
| Način montaže |
vodilo |
| Mounting method |
DIN rail (top hat rail) 35 mm |
| Colour |
Grey |
| Width |
5.2 |
| Height |
67.5 mm |
| Depth |
47.5 mm |
| Rated voltage |
250 V |
| Operating temperature |
-60-105 °C |
| Inflammability class of insulation material according to UL94 |
V0 |
| Closing plate required |
TRUE |
| Type of electrical connection 1 |
Spring clamp connection |
| Type of electrical connection 2 |
Clip connection |
| Number of levels |
2 |
| Number of clamp positions per level |
2 |
| Internally connected stages |
FALSE |
| Connectable conductor cross section solid-core |
0.08-4 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.14-0.14 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.08-2.5 mm² |
| Material insulation body |
Other |
| Rated current In |
0.5 A |
| UKCA |
da |
