Opis
Ta optični sistem z več vlakni je namenjen uporabi CHIPLED tipa 0603 ali manjših modelov in je zasnovan z nagibom 2,54 mm. Modul je opremljen z membrano, da se prepreči bleščanje, tako da so možne mešane barve. Plošča zagotavlja tesno prileganje svetlobnega vodnika in ga pritrdi s pritrdilnimi zatiči na tiskanem vezju.
Besedilo je strojno prevedeno.
Dobava vključuje
Miniaturna večdelna optična vlakna, stoječa Mentor 1296.7022 primeren za SMD LED 0603
Navodila za uporabo
Tehnični podatki
| Vrsta |
1296.7022 |
|---|---|
| Način montaže |
montaža kartice |
| Proizvajalec |
Mentor |
| Konfiguracija |
2 x 2 |
| Izvedba |
togi |
| Oblika leče |
kupolasta |
| Barva |
transparentna |
| Delovna temperatura min. |
-40 °C |
| Delovna temperatura (maks.) |
+85 °C |
| Velikost leče, Ø |
2 mm |
| Širina |
8.6 mm |
| Višina |
5.7 mm |
| Dolžina |
17.1 mm |

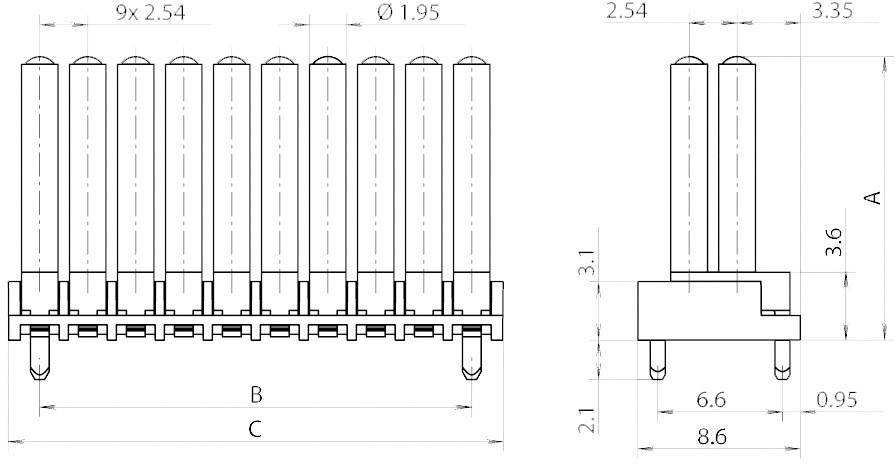

| Mere |
(D x Š x V) 17.1 x 8.6 x 5.7 mm |
| Skladnost z RoHS |
Ja |
| Vrsta izdelka |
votli svetlobni vodnik |
