Opis

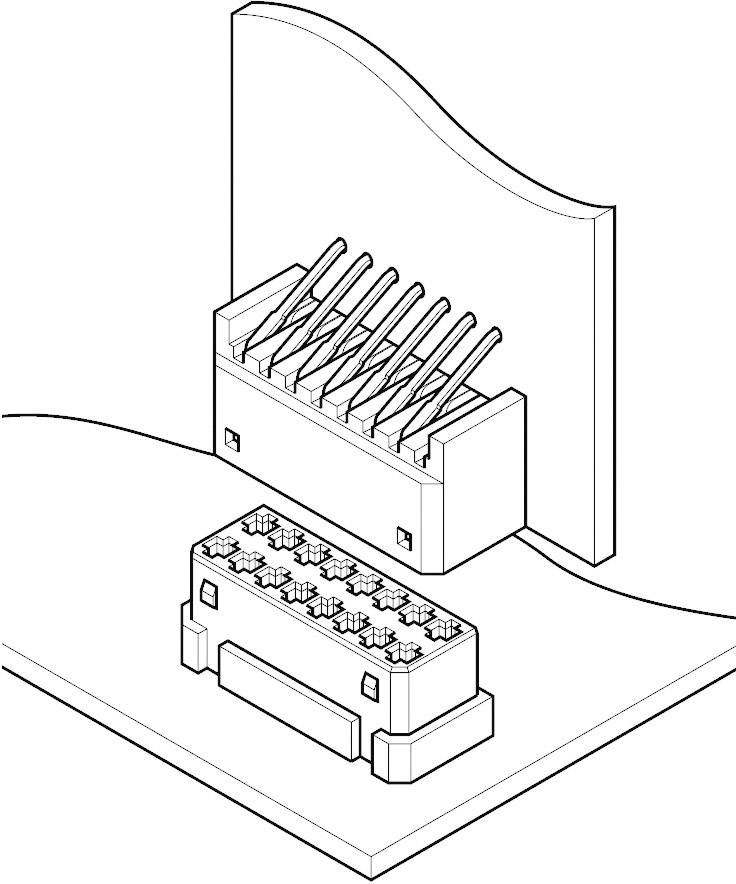

Tiskovna povezava od Leiterplatte zu Leiterplatte. Najmanjše dimenzije, za signal in majhne tokove do 1 A. Zvočni klik ob priključitvi, zaščita pred obratno polarnostjo. Zelo dobro spajkanje s predhodnim pocinkanjem. Kontakt z dvojnimi vzmetnimi vilicami.
Besedilo je strojno prevedeno.
Dobava vključuje
Pinsko ohišje za tiskano vezje JST 08P-JED, mere: 1.25 mm 1 kos
Navodila za uporabo
Tehnični podatki 554130 Pinsko ohišje za tiskano vezje JST 08P-JED, mere: 1.25 mm 1 kos
Tehnični podatki
Izvedba |
moški konektor, raven |
---|---|
Sistem vtičnih priključkov |
board-to-board |
Serija |
JED |
RM |
1.25 mm |
Število pozicij na vrsto |
4 |
Skupno število polov |
8 |
Oblika pina |
pravokoten |
Nazivni tok |
3 A |
Nazivni tok - zaokrožen |
3 A |
Vsebina |
1 kos |
Barva |
naravna |
Industrijsko pakiranje |
ne |
Priključek |
za tiskano vezje |
Stran stika s kontaktno površino |
pokositrano |
Kontaktna površina natisne strani |
pokositrano |
Smerni vtikač |
pravokotno na tiskano vezje |
Proizv. št. delov |
08P-JED |
Vrsta |
08P-JED |
Izolacijski material |
100 % poliester |
Število vrst |
2 |
Material kontakta |
fosfor bron |
Material ohišja |
100 % poliester |
Skladnost z RoHS |
Ja |
Vrsta izdelka |
ohišje vtiča za tiskano vezje |
