Varnost izdelkov (GPSR)
Proizvajalčeva koda: 50110030070F
EAN koda: 2050000166419
Registrirana blagovna znamka: PTR Hartmann
Ime proizvajalca: PTR HARTMANN GmbH
Naslov proizvajalca: Gewerbehof 38
Poštna številka proizvajalca: 59368
Kraj proizvajalca: Werne
Država proizvajalca: Germany
Telefon proizvajalca: +49238979880
Elektronski kontakt proizvajalca: https://www.ptr-hartmann.com/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki 525766 Vijačna spojka - serija AK110-V 50110030070F PTR
Navodila za uporabo in varnost 525766 Vijačna spojka - serija AK110-V 50110030070F PTR
Navodila za uporabo in varnost 525766 Vijačna spojka - serija AK110-V 50110030070F PTR
Navodila za uporabo in varnost 525766 Vijačna spojka - serija AK110-V 50110030070F PTR
Navodila za uporabo in varnost 525766 Vijačna spojka - serija AK110-V 50110030070F PTR
Navodila za uporabo in varnost 525766 Vijačna spojka - serija AK110-V 50110030070F PTR
Navodila za uporabo in varnost 525766 Vijačna spojka - serija AK110-V 50110030070F PTR
Navodila za uporabo in varnost 525766 Vijačna spojka - serija AK110-V 50110030070F PTR
Navodila za uporabo in varnost 525766 Vijačna spojka - serija AK110-V 50110030070F PTR
Navodila za uporabo in varnost 525766 Vijačna spojka - serija AK110-V 50110030070F PTR
Navodila za uporabo in varnost 525766 Vijačna spojka - serija AK110-V 50110030070F PTR
Navodila za uporabo in varnost 525766 Vijačna spojka - serija AK110-V 50110030070F PTR
Navodila za uporabo in varnost 525766 Vijačna spojka - serija AK110-V 50110030070F PTR
Navodila za uporabo in varnost 525766 Vijačna spojka - serija AK110-V 50110030070F PTR

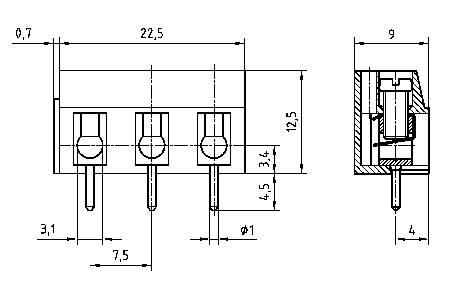

Tehnični podatki
| Vrsta |
AK 110/3DS-7,5-V |
|---|---|
| Vrsta izdelka |
vijačna vrstna sponka |
| Značilnosti |
z žičnim varovalom |
| RM |
7.50 mm |
| Število vrst |
1 |
| Število pozicij na vrsto |
3 |
| Število pinov |
3 |
| Serija |
AK110 |
| Dolžina odstranjene izolacije (min.) |
7 mm |
| Dolžina odstranjene izolacije (maks.) |
7 mm |
| Priključek |
vijačna sponka |
| Nazivni tok |
20 A |
| Fleksibilen prerez (min.) |
0.20 mm² |
| Nazivni tok - zaokrožen |
20 A |
| Togi prerez (min.) |
0.20 mm² |
| Fleksibilni prečni prerez (maks.) |
2.50 mm² |
| Maks. prečni prerez trdnosti |
2.50 mm² |
| AWG min. |
22 |
| Smerni vtikač |
horizontalno na tiskano vezje |
| AWG (maks.) |
14 |
| Material kontakta |
medenina |
| Barva |
siva |
| Zaščita žice |
da |
| Smer delovanja |
pravokotno na tiskano vezje |
| Proizv. št. delov |
50110030070F |
| Vsebina |
1 kos |
| Nazivna napetost |
300 V |
| Širina |
23.20 mm |
| Višina |
17.00 mm |
| Dolžina |
9.00 mm |
| Prečni prerez priključka |
do 2.5 mm² |
| Prečni prerez |
do 2.5 mm² |
