Opis
Ploščati močnostni rele z zelo veliko udarno prebojno napetostjo in veliko zračno in plazilno razdaljo toka z majhno porabo moči. Uporaba: gospodinjski aparati, uporabniška elektronika, TV/CATV, elektonske naprave, pisarniške naprave, industrijska tehnologija in tehnologija avtomatizacije.
Namigi
Dovoljenja: VDE, UL, CSA.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: ALZ52F24
EAN koda: 2050000452963
Registrirana blagovna znamka: Panasonic
Ime proizvajalca: Panasonic Deutschland
Naslov proizvajalca: Winsbergring 15
Poštna številka proizvajalca: 22525
Kraj proizvajalca: Hamburg
Država proizvajalca: Germany
Telefon proizvajalca: +496112350
Elektronski kontakt proizvajalca: https://www.panasonic.com/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
rele za tiskano vezje |
|---|---|
| Vrsta |
ALZ22F24 = ALZ52F24 |
| Nazivna napetost tuljave |
24 V/DC |
| Odzivna napetost (min.) |
16.8 V/DC |
| Delovna napetost (maks.) |
31.2 V/DC |
| Način nadzora |
monostabilno, 1 tuljava |
| Upor (tuljava) |
1440 Ω |

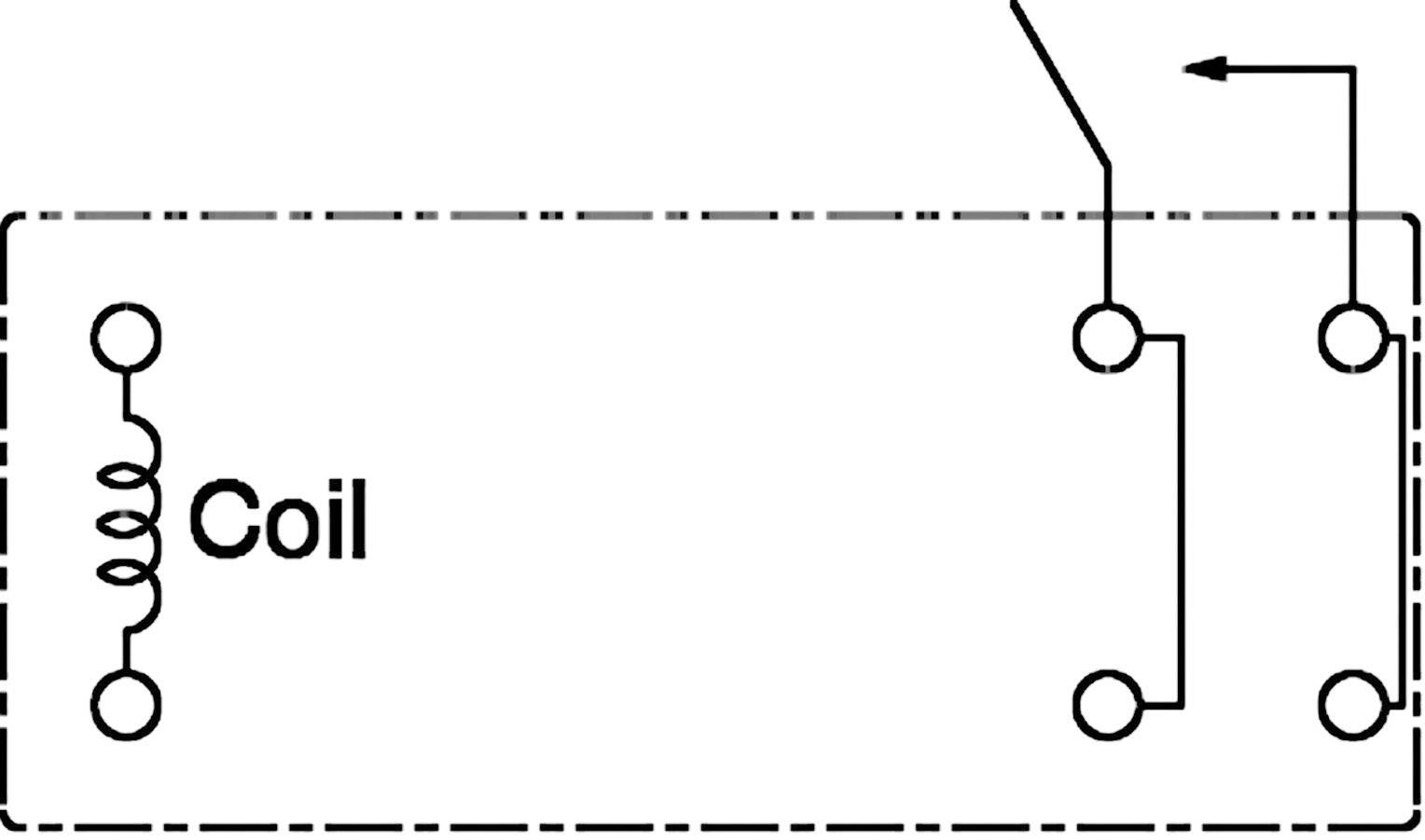

| Kontakt |
1 zapiralo |
| Material kontakta |
AgSnO2 |
| Preklopna napetost (maks.) |
440 V/AC |
| Preklopni tok maks. |
16 A |
| Maks. preklopna moč |
4000 VA |
| Zračna/plazilna razdalja (tuljave/kontakti) |
10 mm |
| Priključek |
spajkalni zatič |
| Mehanska življenjska doba |
1 x 107 |
| Min. temperatura |
-40 °C |
| Maks. temperatura |
+105 °C |

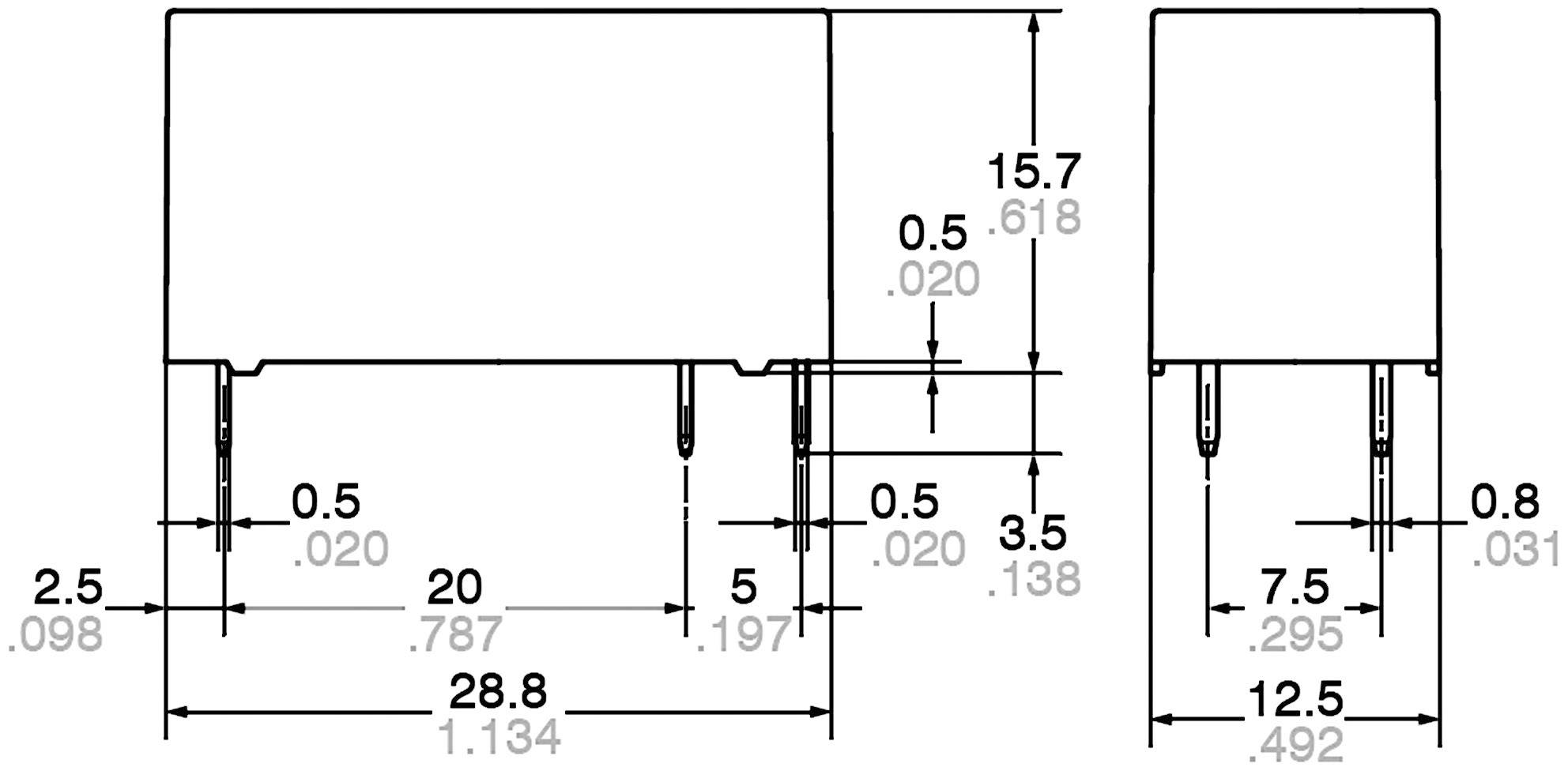

| Dolžina |
28.8 mm |
| Širina |
12.5 mm |
| Višina |
15.7 mm |
| Mere |
(D x Š x V) 28.8 x 12.5 x 15.7 mm |
| Vsebina |
1 kos |
| Izvedba |
monostabilen |
| Nazivna napetost (podrobnosti) |
24 V/DC |
| Preklopna moč |
|
| Preklopna napetost |
|
| Preklopni tok |
|
| Napetostna trdnost |
|
| Vrsta |
ALZ52F24 |
| Temperatura okolice |
-40 - +105 °C |
