Opis
Splošni opis:

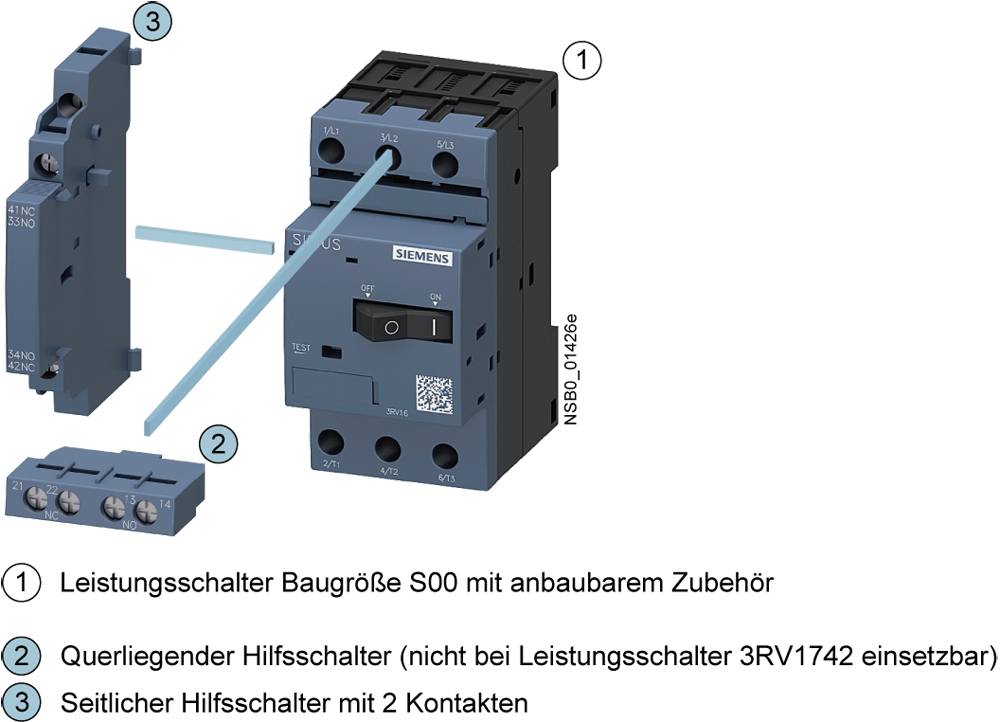

Močnostna stikala 3RV1 so kompaktna stikala za omejevanje toka, ki so optimizirana za porabniške odcepe. Stikala se uporabljajo za preklapljanje in zaščito trifaznih motorjev do 45 kW pri AC 400 V oz. tudi za druge porabnike z maks. nazivnimi tokovi do 100 A. Močnostna stikala 3RV1 in kontaktorji 3RT1 so tako električno kot tudi po obliki usklajeni med seboj, zato jih lahko brez težav združite v porabniške odcepe.
Močnostna stikala 3RV1 lahko z njihovo zaščito pred kratkim stikom in preobremenitvijo uporabite za zaščito motorja, transformatorja in sistemov.
Glavne značilnosti:
odpornost na vremenske vplive, napajanje od zgoraj ali spodaj, vijačni priključek brez pomožnega stikala, obsežna enotna oprema za vse velikosti, razred 10, ustreza EN 60079-7/14, EN 60947-1/-4-1, dovoljenji UL in CSA, zaščita pred dotikanjem v skladu z DIN VDE 0106 del 100, maks. nazivni tok 50 A (45 kW pri 400 V/AC), izjemna dolgoročna stabilnost.
Dobava vključuje
Močnostno stikalo 1 kos Siemens 3RV1011-0HA10 3 zapiralni, nastavitev (tok): 0.55 - 0.8 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 90 x 81 mm
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 3RV10110HA10
EAN koda: 4011209263499
Registrirana blagovna znamka: Siemens
Ime proizvajalca: Siemens AG
Naslov proizvajalca: Siemenspromenade 2
Poštna številka proizvajalca: 91058
Kraj proizvajalca: Erlangen
Država proizvajalca: Germany
Telefon proizvajalca: +498938035491
Elektronski kontakt proizvajalca: https://www.siemens.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
močnostno stikalo |
|---|---|
| Vrsta |
3RV1011-0HA10 |
| Velikost |
S00 |
| Nastavitveno območje toka (min.) |
0.55 A |
| Nastavitveno območje toka (maks.) |
0.8 A |
| Nastavitveno območje (tok) |
0.55 - 0.8 A |
| Kontakt |
3 zapiralo |
| Število polov |
3-polni |
| Preklopna napetost (maks.) |
690 V/AC |
| Priključek |
vijačna sponka |
| Vrsta zaščite |
IP20 |
| Globina |
81 mm |
| Širina |
45 mm |
| Višina |
90 mm |
| Mere |

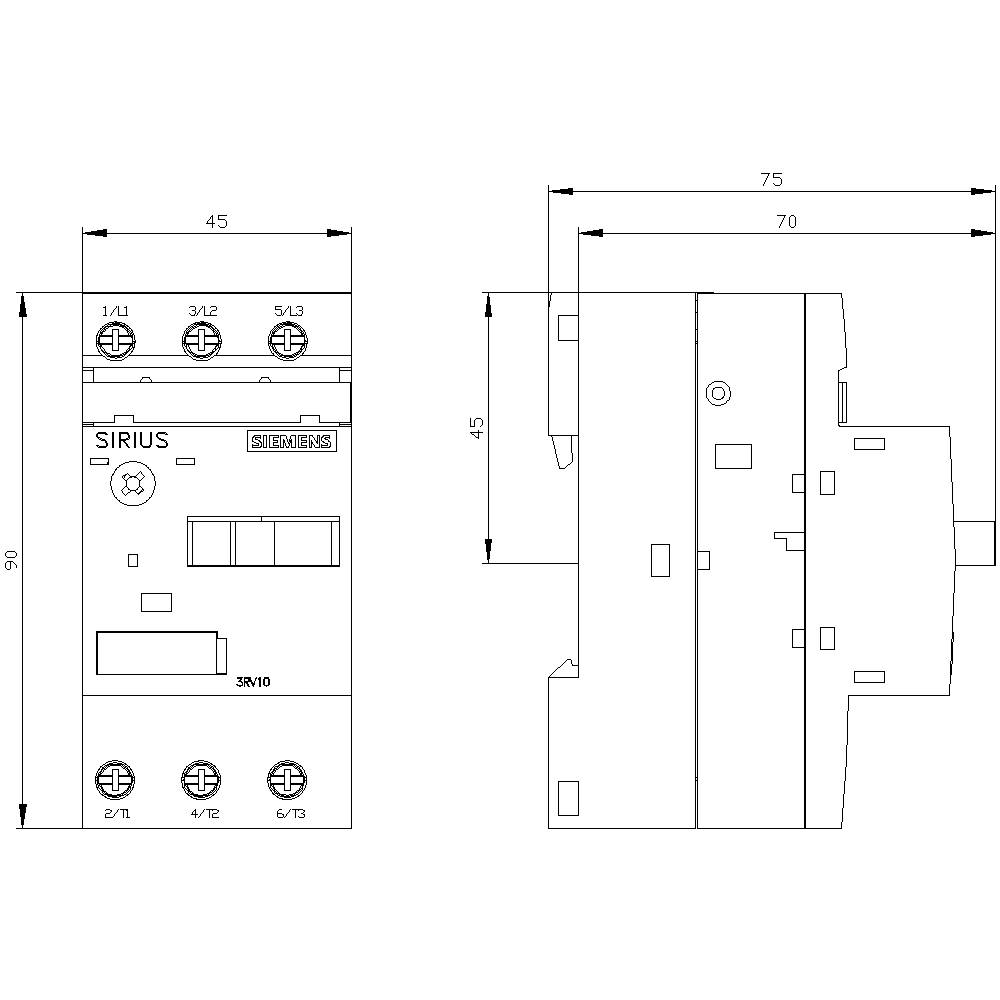

(Š x V x G) 45 x 90 x 81 mm |
| Vsebina |
1 kos |
| Skladnost z RoHS |
Ja |
| Izvedba |
močnostno stikalo |
| Nastavljivo območje |
0,55–0,80 A |
| Vrsta |
3RV1011-0HA10 |
| Obratovalna napetost |
|
| Width |
45 |
| Height |
90 mm |
| Depth |
75 mm |
| Rated operation power at AC-3, 400 V |
0.18 kW |
| With integrated auxiliary switch |
FALSE |
| Rated permanent current Iu |
0.8 A |
| With integrated under voltage release |
FALSE |
| Number of poles |
3 |
| Rated operating voltage |
690-690 V |
| Overload release current setting |
0.55-0.8 A |
| Degree of protection (IP) |
IP20 |
| With thermal overload protection |
TRUE |
| Type of electrical connection of main circuit |
Screw connection |
| Type of control element |
Rocker lever |
| Switch off technique |
Magnetic |
| Rated operation power at AC-3, 230 V |
0.1 kW |
| Rated short-circuit breaking capacity Icu at 400 V, AC |
100 kA |
| Phase failure sensitive |
TRUE |
| Device construction |
Built-in device fixed built-in technique |
| UKCA |
ni pomembno |
