Opis
Če so v podatkovnem omrežju zasedene vse razpoložljive povezave, se težave pojavijo najpozneje ob dodajanju novih udeležencev. Ena izmed rešitev bi bila polaganje dodatnih kablov, namestitev dodatnih razdelilnih plošč in škatel. Vendar je to zelo zapleteno zaradi večinoma slabe dostopnosti do instalacijskih kanalov.
Modularni T-adapterji omogočajo podvojitev povezav z deljenjem kablov brez poseganja v obstoječe omrežne strukture. Pomembno: Vsak adapter mora biti priključen na ploščo za popravke (2 vhoda iz pesto / stikala) in v priključno omarico (2 izhoda za končne naprave)!

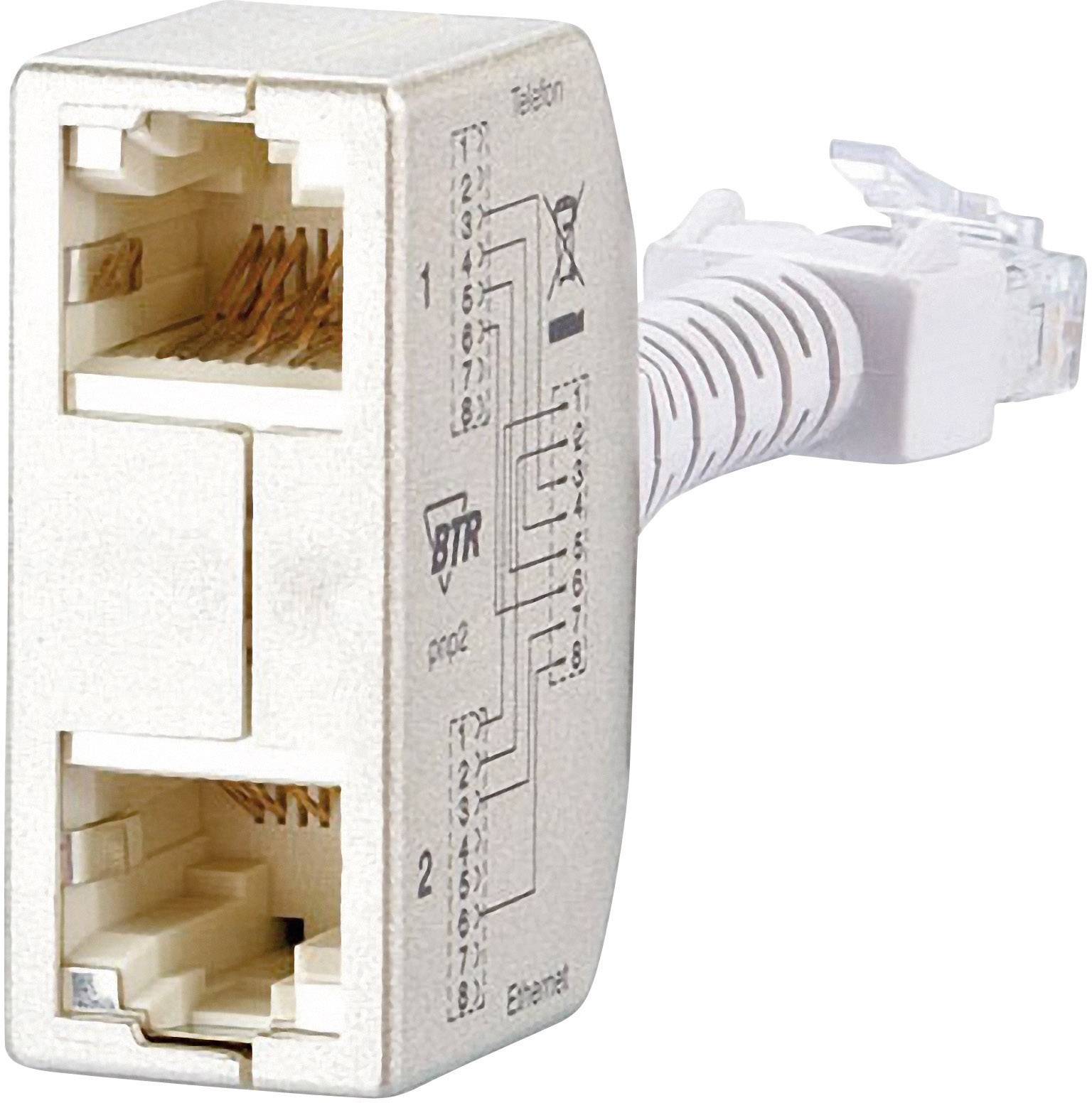

Adapter, vgrajen v plastično ohišje, deli 8-žilni izhod RJ45 v dve vtičnici, pri čemer ima vsaka 4-žilni kontakt. 15 cm dolg povezovalni kabel je priključen na vtič RJ45, ki je vstavljen v vtičnico vtičnice ali v razdelilnik. Priključni kabli do naročnika ali do naslednje razdelilne vtičnice so nato priključeni v dve vtičnici RJ45 na izhodu adapterja. Izhodi za udeležence so prepoznani z barvnimi vtični simboli za podatkovne ali telefonske povezave. Nalepka z napisom pod prozornim pokrovom omogoča prostor za označevanje izhodov. Na spodnji strani ohišja adapterja je nalepka, ki navaja dodelitev kontakta, tako da lahko v primeru nadaljnjih posegov sledimo distribucijski strukturi.
Besedilo je strojno prevedeno.
Značilnosti
Plastično ohišje brez halogena, barvno svetlo siva RAL 7035 Identifikacija izhodov s pomočjo vstavljenih barvnih simbolov za podatke ali telefon Označevalno polje s prozornim oknom Nalepka diagrama vezja na spodnji strani
Navodila za uporabo
Tehnični podatki
Specifikacija |
CAT 5e |
---|---|
Vrsta priključka |
RJ45 |
Število priključkov A |
2 x |
Priključek A |
RJ45 vtičnica |
Število konektorjev B |
1 x |
Priključek B |
RJ45 vtič |
Dolžina kabla |
15.00 cm |
Barva |
bela |
Model konektorja |
raven |
Značilnosti kabla |
pletena zaščita |
Kabel - uporaba |
omrežni |
Izvedba |
Y-adapter |
Oblika |
okrogel |
Vrsta izdelka |
omrežni Y-adapter |
