Opis
Pasivna izolatorji. MCZ SERIES. 1/2-kanalni pasivni izolatorji ACT20M-CI-CO-ILP, MCZ CCC in WAS5 CCC LP so po izbiri vgrajeni v 6 mm (serija ACT20M / MCZ) ali 17,5 mm (WAS5 CCC LP). Vhodni in izhodni tokokrogi so popolnoma električno izolirani drug od drugega. Pasivni izolatorji so zasnovani z 1 ali 2 kanali. Mednarodne odobritve, kot so ATEX Zone2, UL C1D2 in FM Div2, omogočajo uporabo v potencialno eksplozivnih območjih. Pasivni izolatorji se uporabljajo za električno izolacijo standardnih signalov 0/4 ... 20 mA. Moduli, ki se napajajo prek trenutne zanke na vhodni strani, črpajo energijo, potrebno za prenos in dovajanje signala iz aktivnega signala 0/4 ... 20 mA. Zanje je značilna zelo nizka poraba energije in jih lahko uporabljate kjer koli na terenu, kjer ni na voljo ustreznega napajanja. Te naprave se v procesu uporabljajo v različnih aplikacijah kot izolatorji signalov in multiplikatorji signala. B. Odpravite napake pri meritvah, ki se pojavijo zaradi zemeljskih potencialnih razlik.
Besedilo je strojno prevedeno.
Dobava vključuje

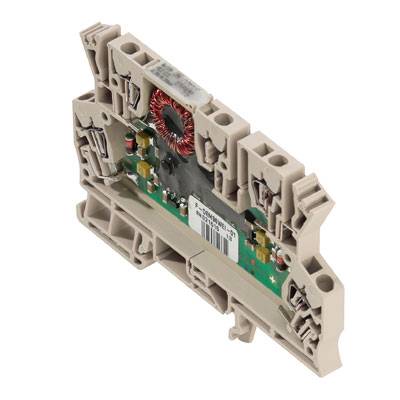

Pasivni ločilnik MCZ CCC 0-20MA/0-20MA kataloška številka 8411190000 Weidmüller vsebuje: 10 kosov
Navodila za uporabo
Tehnični podatki
Mere |
(D x Š) 91 mm x 6 mm |
---|---|
Breme |
500 Ω |
Vsebina |
10 kos |
Globina |
63.2 mm |
Dolžina |
91 mm |
Širina |
6 mm |
Industrijsko pakiranje |
da |
Priključek |
z natezno vzmetjo |
Vrsta |
MCZ CCC 0-20MA/0-20MA |
Fleksibilni prečni prerez (maks.) |
1.5 mm² |
Fleksibilen prerez (min.) |
0.5 mm² |
Vhodni signal maks. (tok) |
20 mA |
Vrsta |
MCZ CCC 0-20mA / 0-20mA |
Obratovalna napetost |
100 V (max) |
Maks. obratovalna napetost |
100 V |
Skladnost z RoHS |
Ja |
Vhodni signal (tok) |
0 mA-20 mA |
Izhodni signal (napetost) |
0 mA-20 mA, 4 mA-20 mA |
Teža |
44.3 g |
Vrsta izdelka |
1-kanalni pasivni ločilnik |
