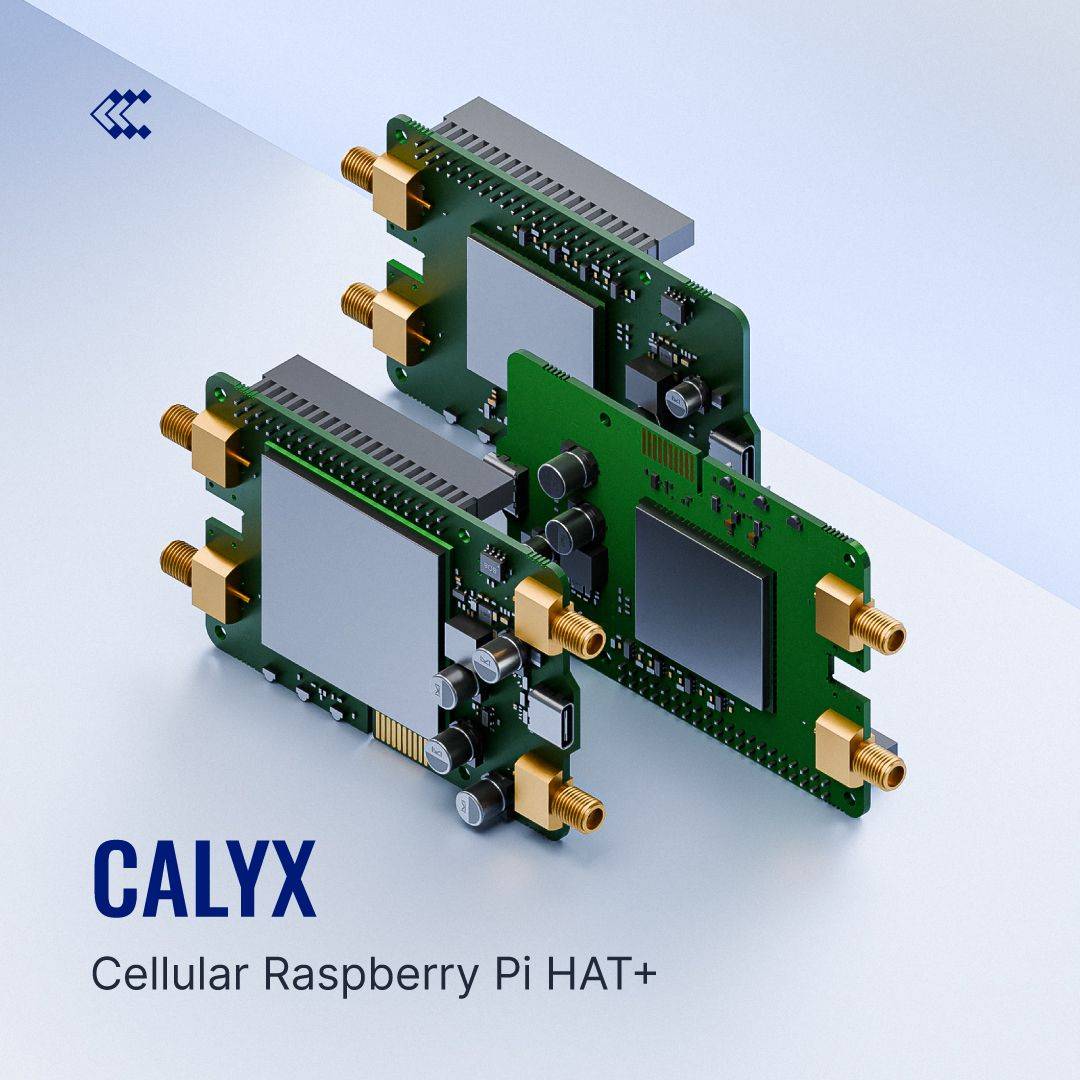

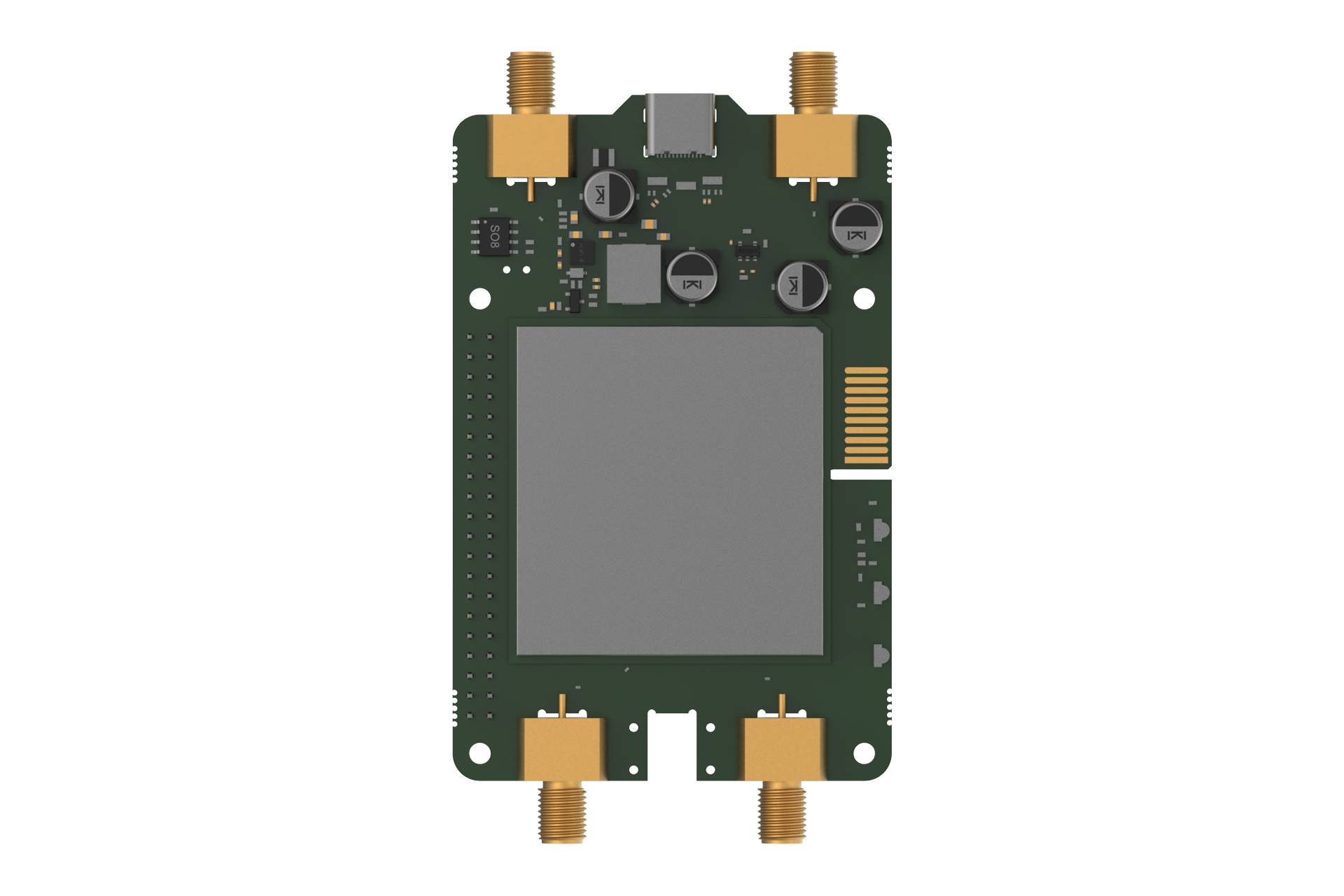

5G mobilne komunikacije za vgrajene sisteme in industrijske projekte< /b> The< b> Teltonika Calyx 5G RedCap / EBD070< /b> je industrijsko primeren< b> Cellular Raspberry Pi HAT+< /b> , naprave, kot sta Raspberry Pi 4 ali 5< b> 5G povezljivost pod 6 GHz< /b> razširjeno. Z do< b> 223 Mbit/s prenosna povezava< /b> in< b> 123 Mbit/s navzgornja povezava< /b> Calyx 5G ponuja zmogljivo, energetsko učinkovito in na prihodnost pripravljeno rešitev za mobilno povezljivost za zahtevne vgrajene, IoT in M2M projekte. Zasnovan za profesionalne aplikacije IoT in M2M< /b> 5G-HAT+ je zasnovan za uporabo v industrijskih okoljih. Primeren je za< b> Robno računalništvo< /b> ,< b> Pametno merjenje< /b> , telemetrija,< b> Vzdrževanje na daljavo< /b> kot tudi mobilni sistemi, kot so merilna ohišja, prehodi ali krmilniki, ki ne potrebujejo žične omrežne infrastrukture. Glavne značilnosti Calyx 5G RedCap:< /b>< br />< br /> – 5G RedCap pod 6 GHz (SA) – do 223 Mbit/s prenosa podatkov / 123 Mbit/s prenosa podatkov< br /> – Rezervni 4G LTE Cat 4 za maksimalno pokritost omrežja< br /> – Oblika Raspberry Pi HAT+ (za Pi 4 in Pi 5)< br /> – Nadzor GPIO modema (prebujanje / ponastavitev / upravljanje prek Pi pinov)< br /> – Izbirna podpora za zvok PCM< br /> – Primerno za industrijsko uporabo, temperaturno območje od −40 °C do +75 °C< br /> – Kompaktna zasnova za OEM in serijske integracije< br /> – Obsežni mednarodni certifikati (CE, FCC, UKCA, RCM, EAC in mnogi drugi)< b> Brezhibna integracija v okolja Raspberry Pi< /b> Calyx 5G RedCap se nanese neposredno na< b> 40-pinski GPIO priključek< /b> priključen na Raspberry Pi. The< b> Nadzor GPIO modema< /b> Omogoča funkcije bujenja, ponastavitve in upravljanja neposredno prek Pi. Napajanje se lahko zagotovi prek GPIO pinov ali alternativno prek< b> Vrata USB-C< /b> zgoditi se. To omogoča ustvarjanje kompaktnih, samostojnih sistemov brez dodatnih modemov ali adapterjev. Tehnične specifikacije (izvleček EBD070)< /b> Tehnologija mobilnih komunikacij
Mobilni modul:< /b> 5G pod 6 GHz RedCap (SA), 4G LTE kategorije 4
Hitrosti prenosa podatkov 5G:< /b> do 223 Mbit/s navzdol, 123 Mbit/s navzgor
Hitrosti prenosa podatkov 4G:< /b> do 195 Mbit/s navzdol, 105 Mbit/s navzgor
Izdaja 3GPP:< /b> Izdaja 17

Vmesniki in oblika< /b>
Oblika Raspberry Pi HAT+ (za Raspberry Pi 4 in Raspberry Pi 5)

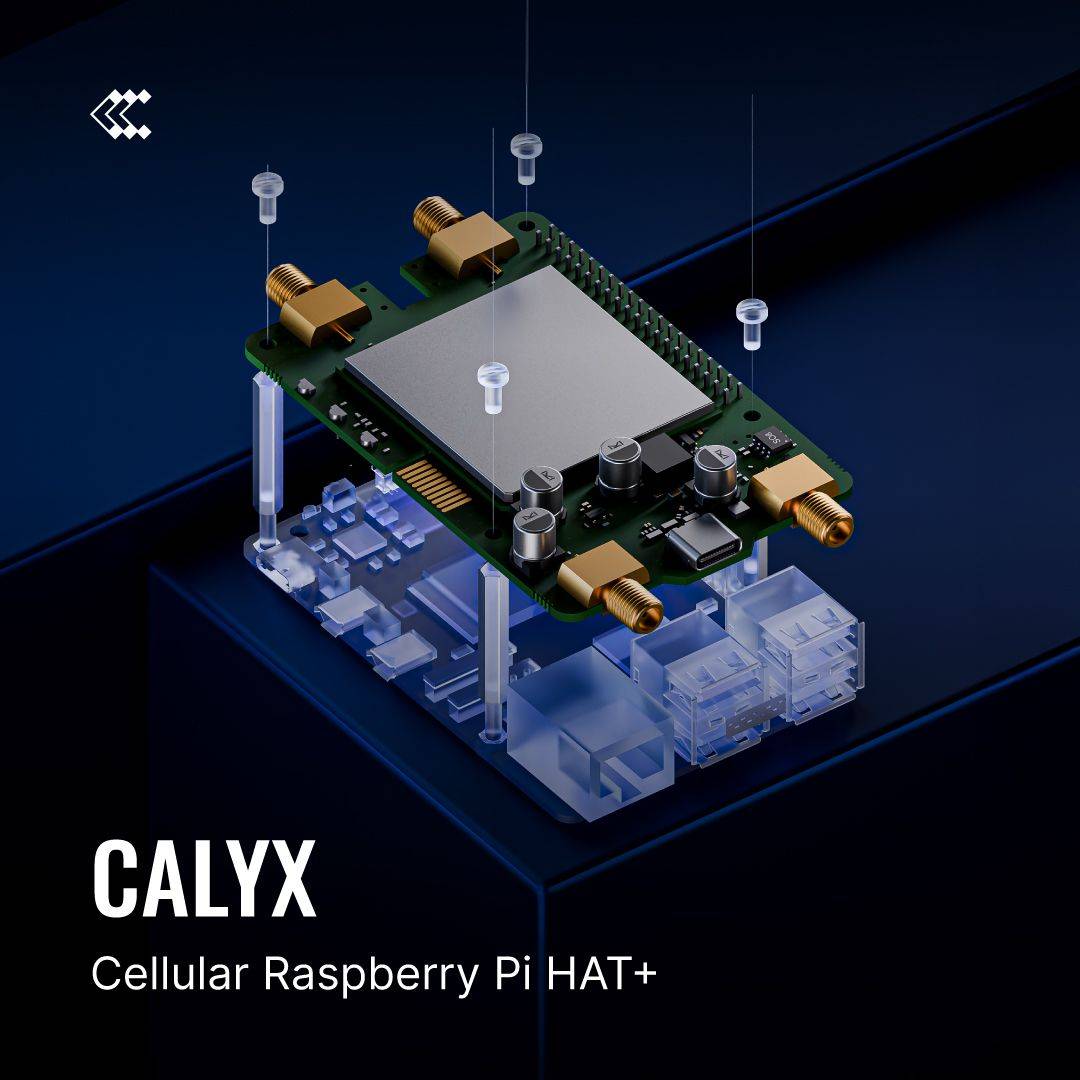

Neposredna montaža na 40-pinski GPIO priključek
Nadzor GPIO modema (prebujanje, ponastavitev, stanje)
Napajanje prek GPIO ali USB-C (5V DC)
1 × reža za nano-SIM (4FF)
Antenski priključki: 2 × SMA

Okolje in robustnost< /b>< b> Delovna temperatura:< /b> -40 °C do +75 °C
Zasnovano za neprekinjeno uporabo v industrijskih aplikacijah

Certifikati in standardi< /b>< b> Regulativni:< /b> CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB, OEEO
Elektromagnetna združljivost:< /b> EN 55032, EN 55035, EN 61000-3-2/-3-3, EN 301 489-1/-17/-19/-52
RF:< /b> EN 301 908-1, EN 301 908-13, EN 301 908-25

Tipična področja uporabe< /b>
IoT prehodi in robni računalniki z Raspberry Pi
Industrijski daljinski nadzor in telemetrija
Pametno merjenje, okoljske in energetske aplikacije
Komunikacija M2M v mobilnih ali oddaljenih objektih
Izdelava prototipov in projekti OEM s 5G povezljivostjo

Podporna opomba:< /b>< br /> Teltonika Networks običajno ne ponuja neposredne podpore končnim strankam. Tehnično svetovanje, podpora pri izbiri omrežnega operaterja, načrtovanju in konfiguraciji antene so na voljo prek pooblaščenih prodajnih partnerjev. Pri profesionalnih projektih je priporočljivo, da načrtovanje in zagon izvedete skupaj s takim partnerjem. Pogosto zastavljena vprašanja (FAQ) Kaj je Teltonika Calyx 5G RedCap / EBD070? Celični modul 5G RedCap v obliki HAT+ za Raspberry Pi, ki Raspberry Pi 4 in 5 dodaja povezljivost 5G in LTE za aplikacije IoT in M2M. Ali modul podpira pravi 5G? Da To je 5G sub-6 GHz SA modul, skladen s 3GPP Release 17 (RedCap), optimiziran za IoT in industrijske aplikacije. Ali obstaja možnost vrnitve na 4G? Da Poleg 5G RedCap Calyx 5G RedCap / EBD070 podpira tudi 4G LTE Cat 4 kot rezervno možnost za regije ali scenarije brez pokritosti s 5G. S katerimi modeli Raspberry Pi je modul združljiv? HAT+ je zasnovan za neposredno montažo na Raspberry Pi 4 in Raspberry Pi 5, ki imata 40-pinski GPIO priključek. Ali je Calyx 5G RedCap primeren za industrijsko uporabo? Da HAT+ je zasnovan za delovno temperaturno območje od -40 °C do +75 °C in ima številne mednarodne certifikate za profesionalno uporabo. Kako se modul napaja? Napajanje se lahko dovaja prek GPIO pinov Raspberry Pi ali prek USB-C vhoda s 5V DC – odvisno od scenarija integracije. Zaupanje in storitve
Industrijska zasnova (od −40 °C do +75 °C)
Obsežna mednarodna dovoljenja in certifikati EMC
Idealno za profesionalne rešitve IoT, Edge in M2M z Raspberry Pi
Prihodnostno pripravljena tehnologija 5G RedCap z rezervnim omrežjem LTE

Obvestilo:< /b> Za načrtovanje, izbiro omrežnega operaterja in integracijo je priporočljivo sodelovati s pooblaščenim partnerjem Teltonika, da bi v celoti izkoristili potencial Calyx 5G RedCap / EBD070.

Besedilo je strojno prevedeno.
