Opis

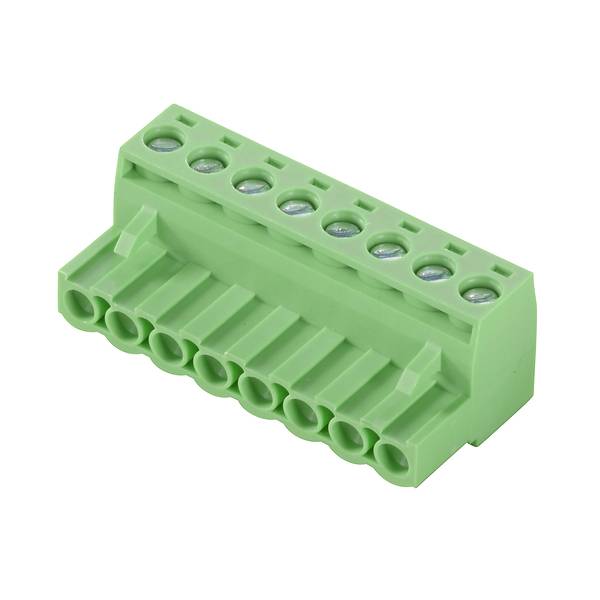

Vtični konektor za tiskano vezje z inovativno tehnologijo povezovanja za varno in intuitivno rokovanje.
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 2647330000
EAN koda: 4050118639643
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta embalaže |
Box |
|---|---|
| Vrsta izdelka |
priključek za tiskano vezje |
| Skupno število polov |
10 |
| Izvedba |
vtičnica |
| Smerni vtikač |
pravokotno na tiskano vezje |
| RM |
5.08 mm |
| Priključek |
vijačni |
| Barva |
zelena |
| Material ohišja |
umetna masa |
| Proizv. št. delov |
2647330000 |
| Vsebina |
1 kos |
| Material kontakta |
bakrena zlitina, pokositrana |
| Maks. temperatura |
105 °C |
| Min. temperatura |
-40 °C |
| Vrsta |
CPS 5.08/10/180 SN GN BX |
| Stran stika s kontaktno površino |
kositer |
| Nazivna napetost |
320 V |
| Število pinov |
10 |
| Prečni prerez |
2,5 mm² |
| Type of connection |
Flexible PCB-connector |
| Housing colour |
Green |
| Rated voltage |
320 V |
| Number of poles |
10 |
| Contact type |
Bus |
| Housing material |
Plastic |
| Coating housing |
Uncoated |
| Operating temperature |
-40-105 °C |
| Rated surge voltage |
4 kV |
| RAL-number (similar) housing |
6021 |
| Type of electric connection |
Screw connection |
| Material of contact surface |
Tin |
| Overvoltage category |
III |
| Pollution degree |
2 |
| Connectable cable type |
Tubular cable |
| Modular spacing connections |
5.08 mm |
| Modular spacing contacts |
5.08 mm |
| Connectable conductor cross section solid-core |
0.2-2.5 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.2-2.5 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.2-2.5 mm² |
| Connectable conductor cross section multi-wired |
0.05-2.5 mm² |
| Material insulation body |
Polyamide (PA) |
| Material contact |
Other copper alloys |
| Angle contact/conductor connection |
90° (upwards vertical) |
| Inflammability class of insulation material according to UL 94 |
V0 |
