Opis
Natančno merjenje trifazne moči in analiza omrežja

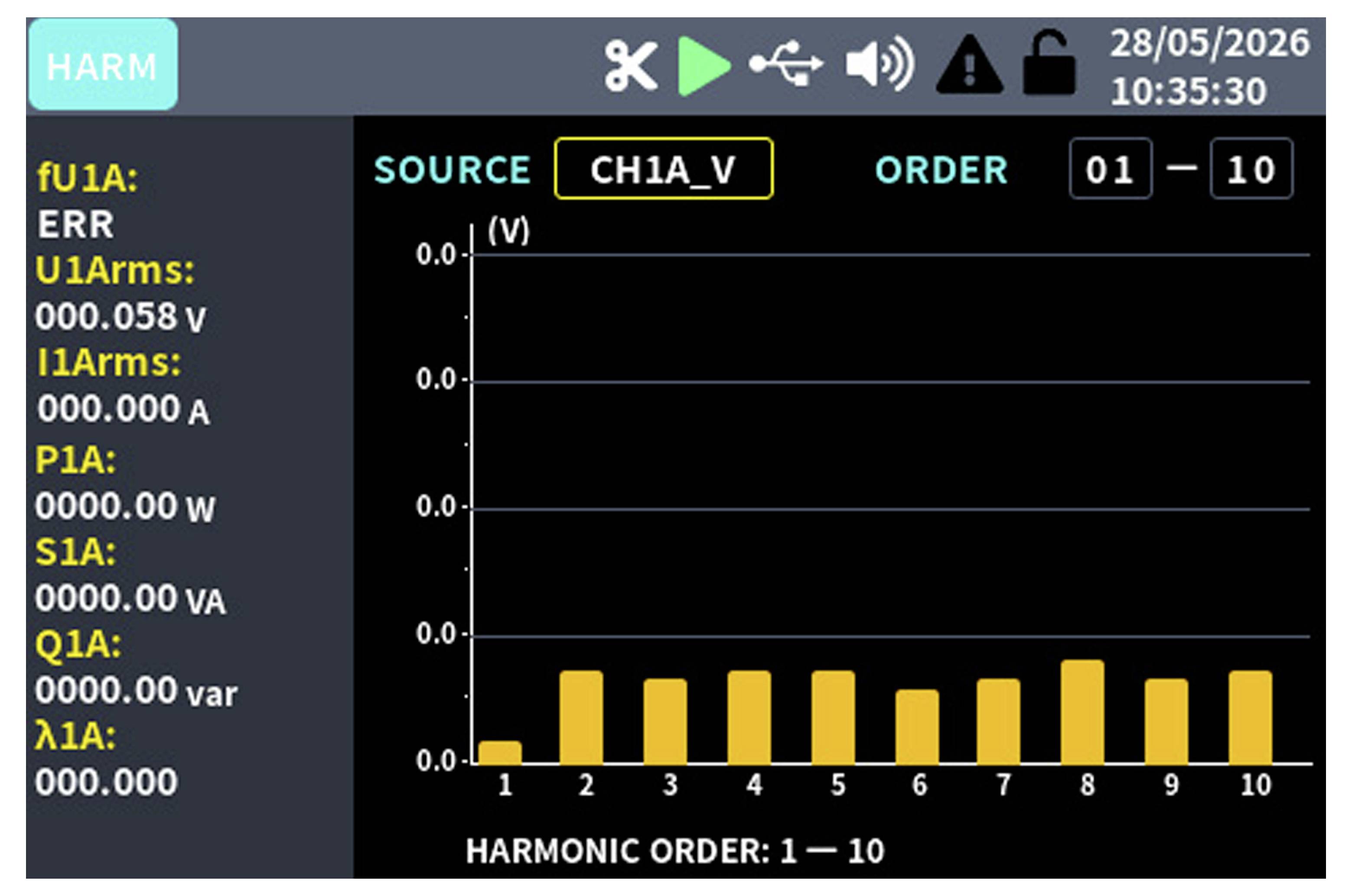

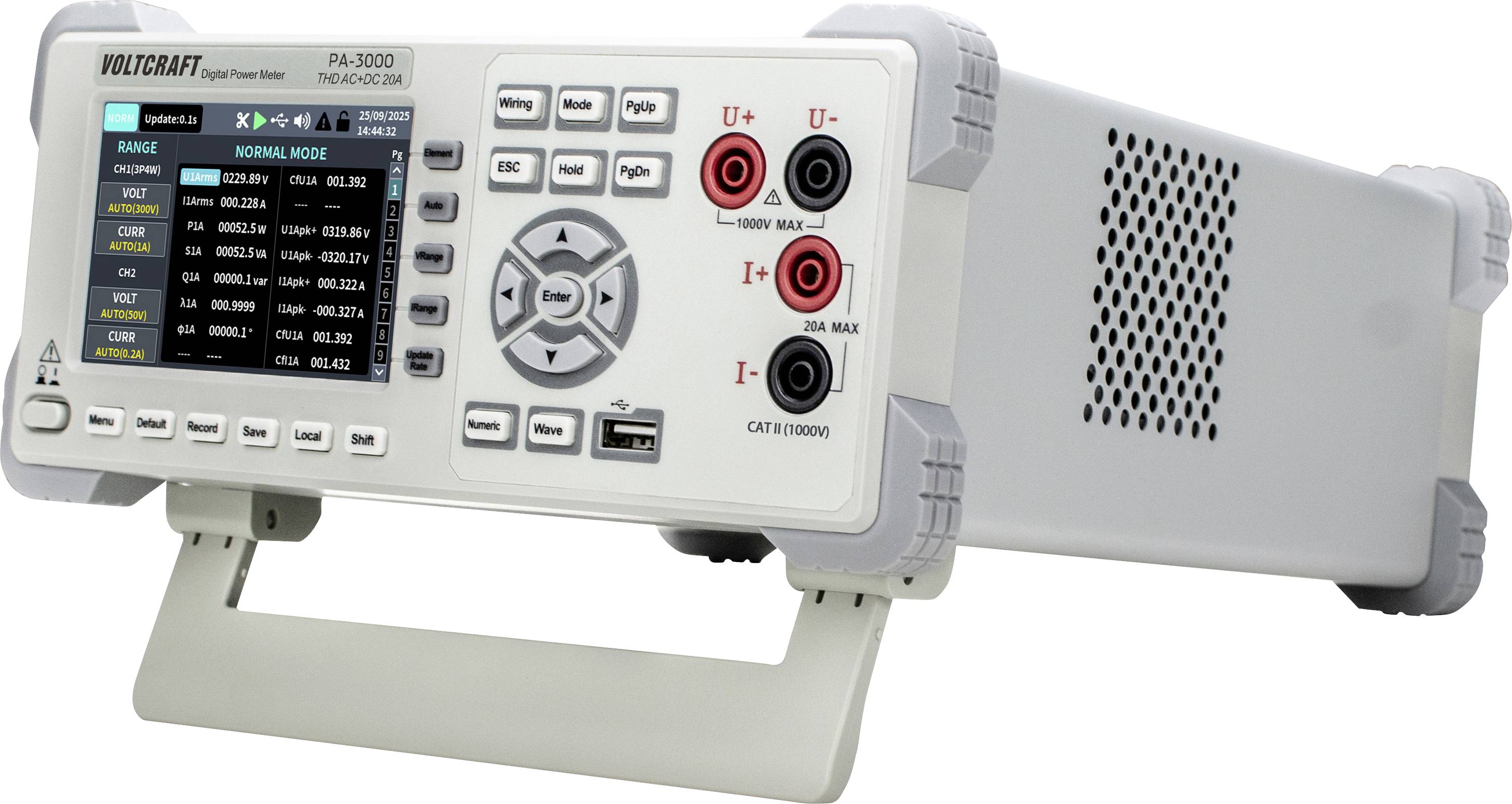

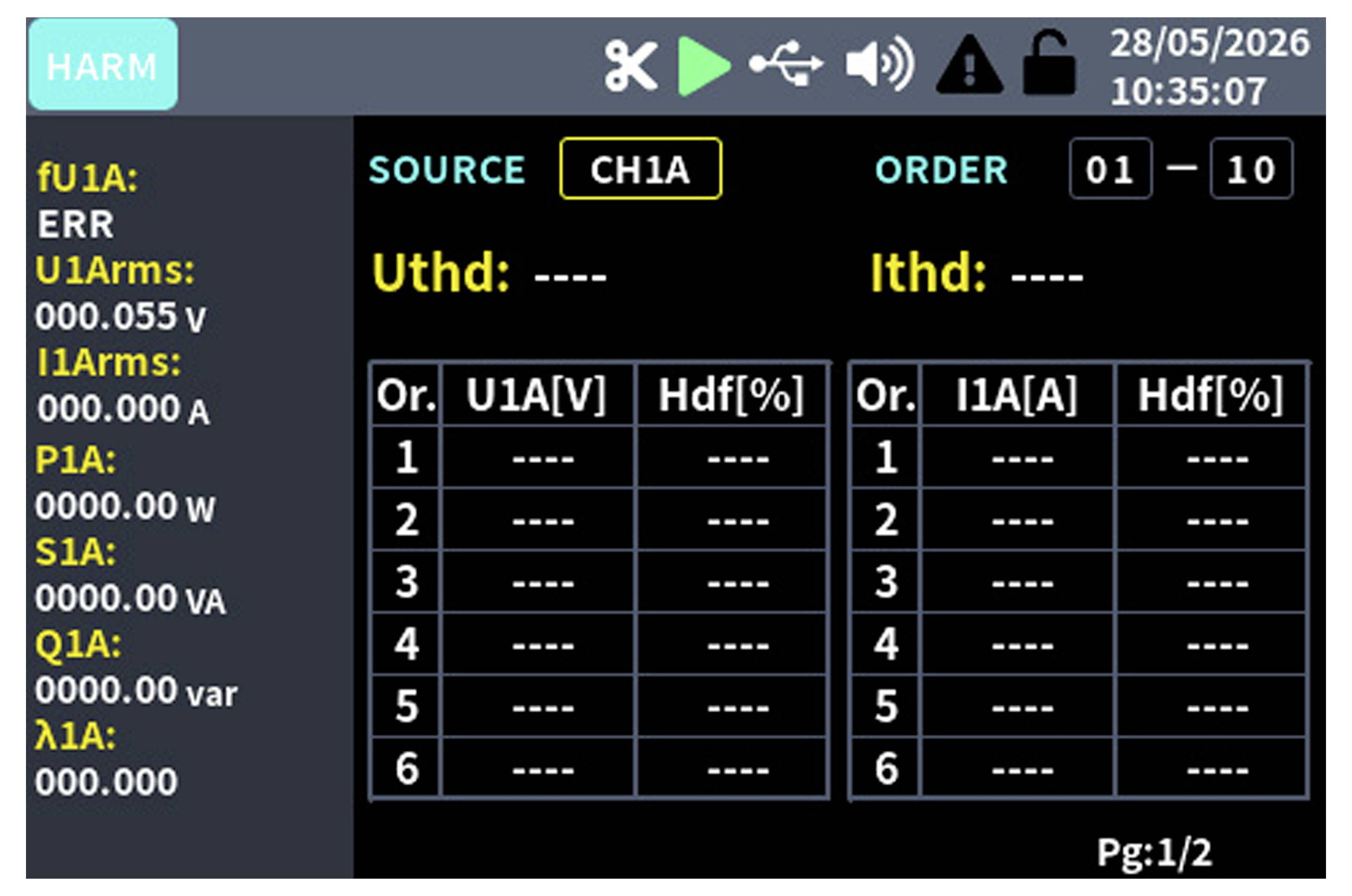

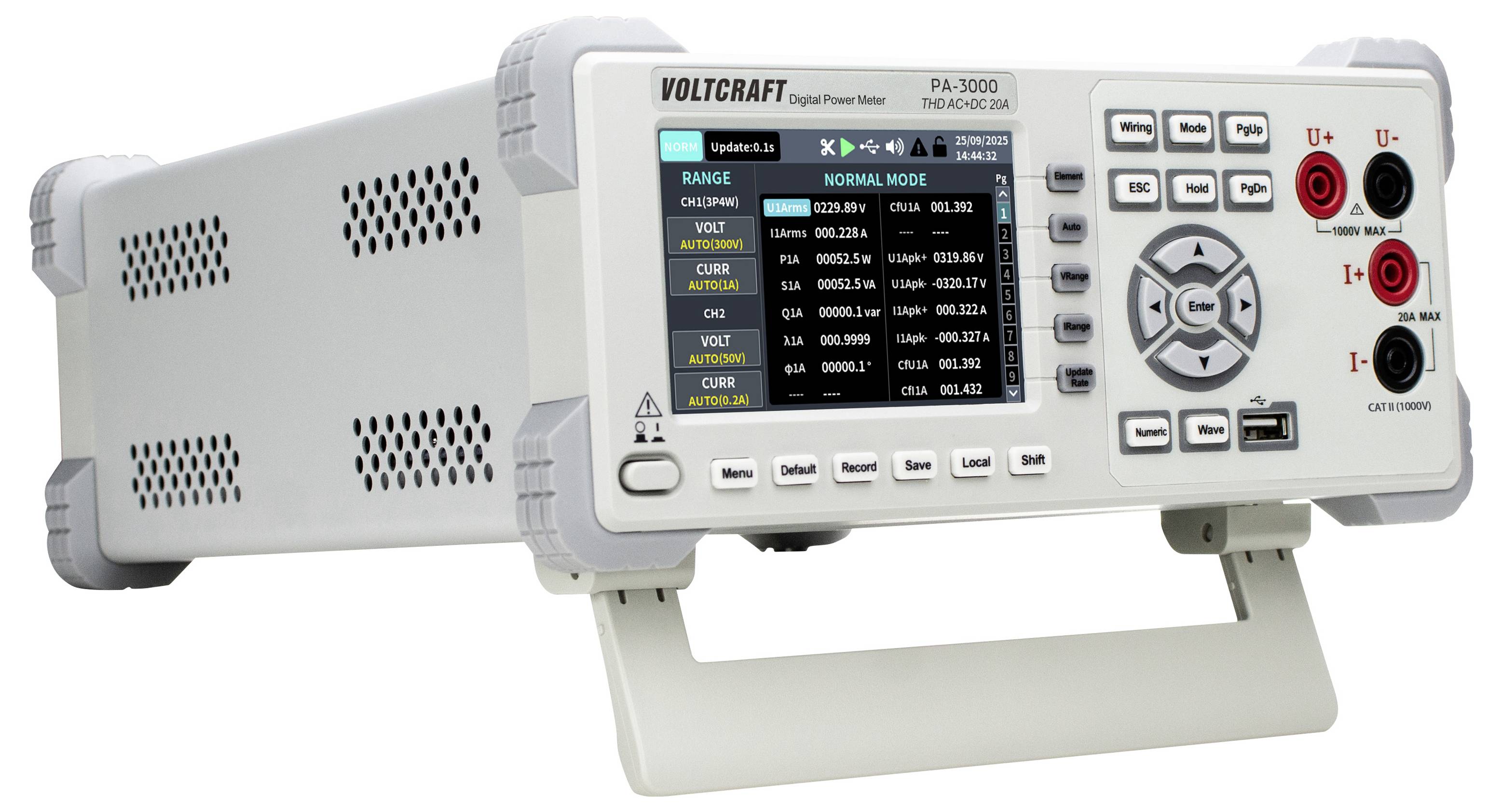

Trifazni analizator moči Voltcraft je idealen partner za podrobne preiskave električnih sistemov v trgovini in industriji. Z visoko natančnostjo razreda 0,5 merilna naprava omogoča natančno merjenje napetosti, tokov in aktivnih moči. Dvokanalni vhod in poglobljena harmonska diagnostika do 63. reda omogočata hitro prepoznavanje omrežnih povratnih informacij in virov motenj v kompleksnih sistemih.
Zbiranje podatkov v realnem času in podrobna analiza ključnih kazalnikov uspešnosti (KPI)
Vsi podatki o delovanju in zmogljivosti se brezhibno beležijo v realnem času. Sistem beleži napetost (V), tok (A), aktivno moč (W), navidezno moč (VA), jalovo moč (var), faktor moči (PF/λ), frekvenco (Freq/ƒ), vršni faktor (V/I), temenske vrednosti (Upk, Ipk) in skupno harmonsko popačenje (THD). Zahvaljujoč odlični ločljivosti do 0,01 V za napetost, 0,001 A za tok in do 0,01 W v območju moči je mogoče natančno dokumentirati tudi najmanjše spremembe obremenitve.
Vmesniki, vizualizacija in shranjevanje merilnih podatkov

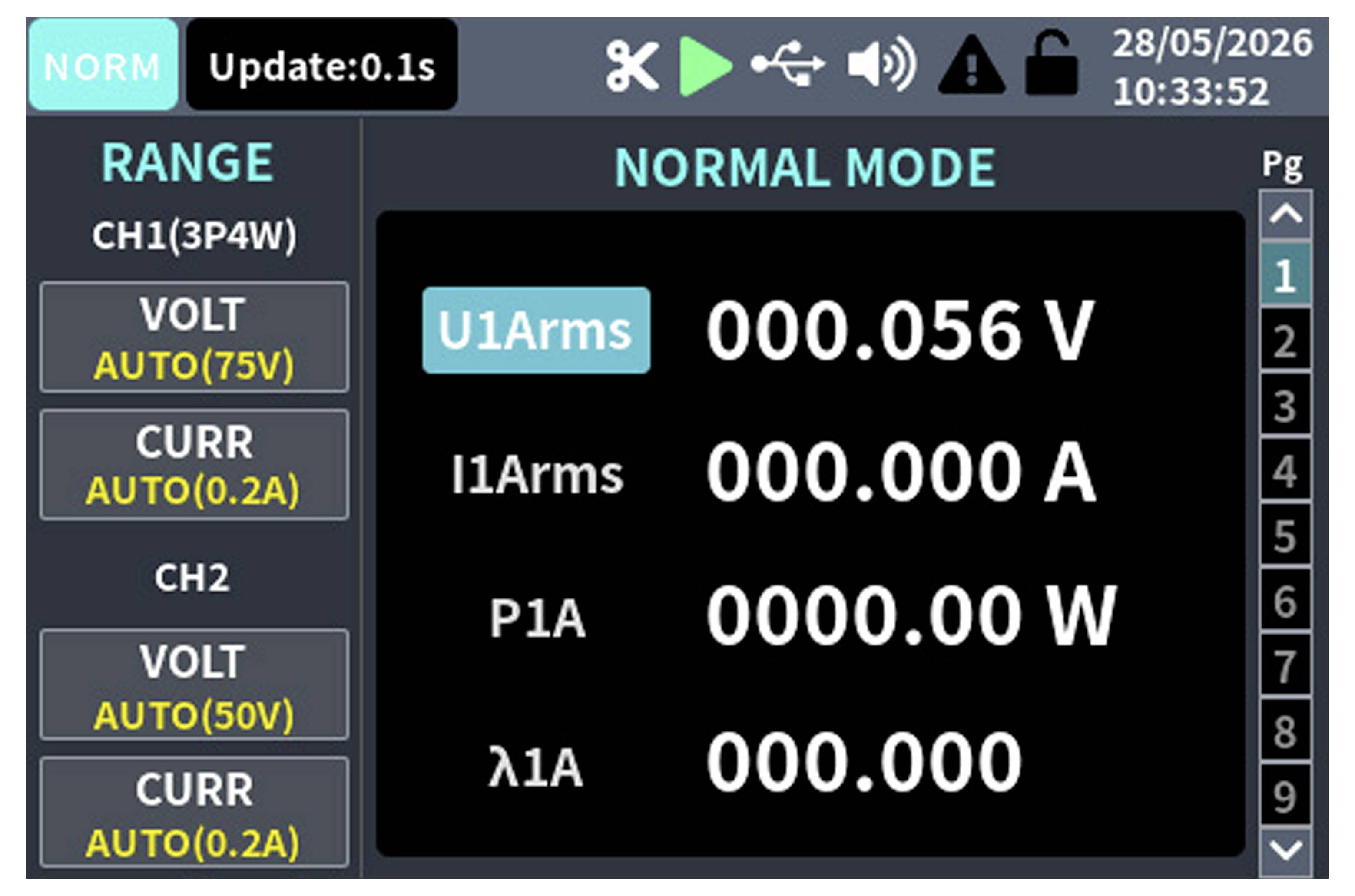

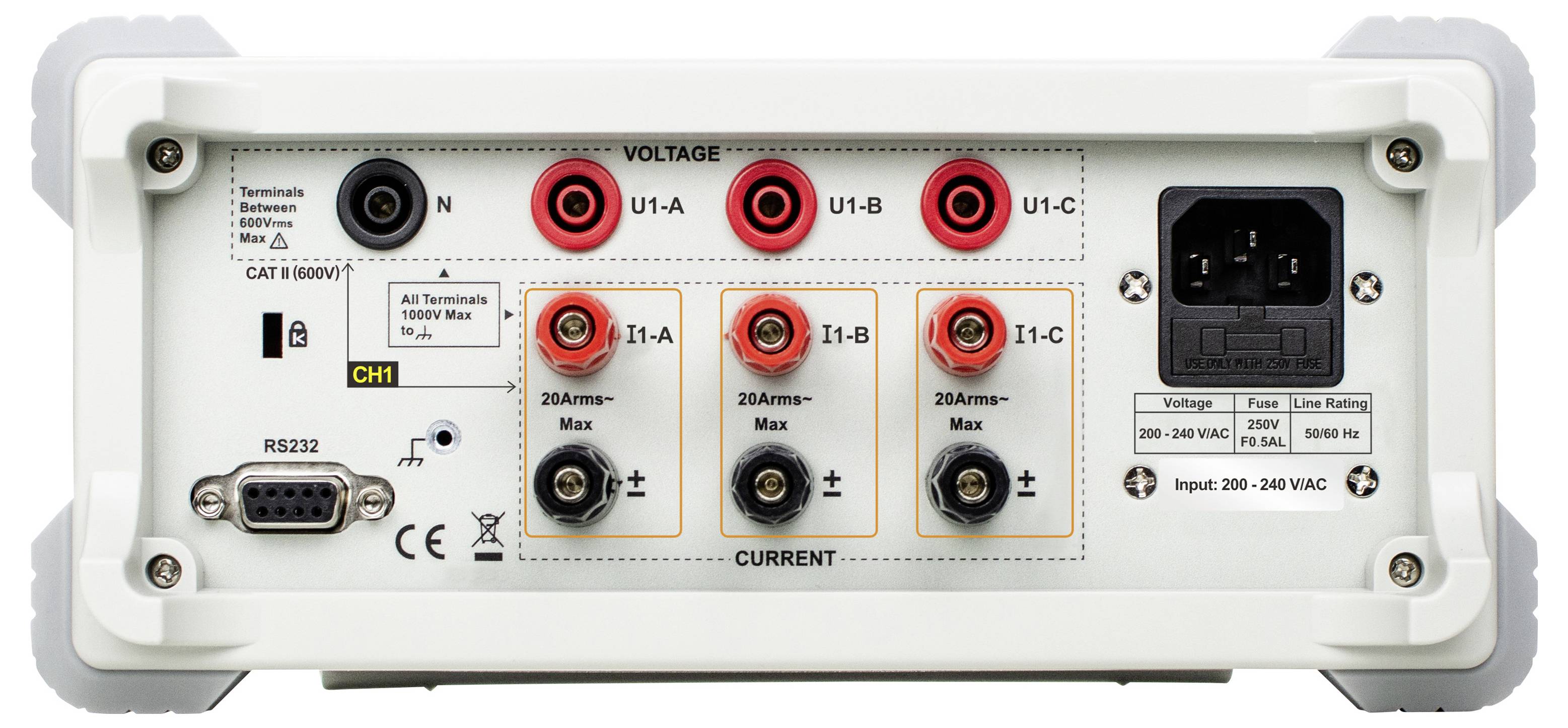

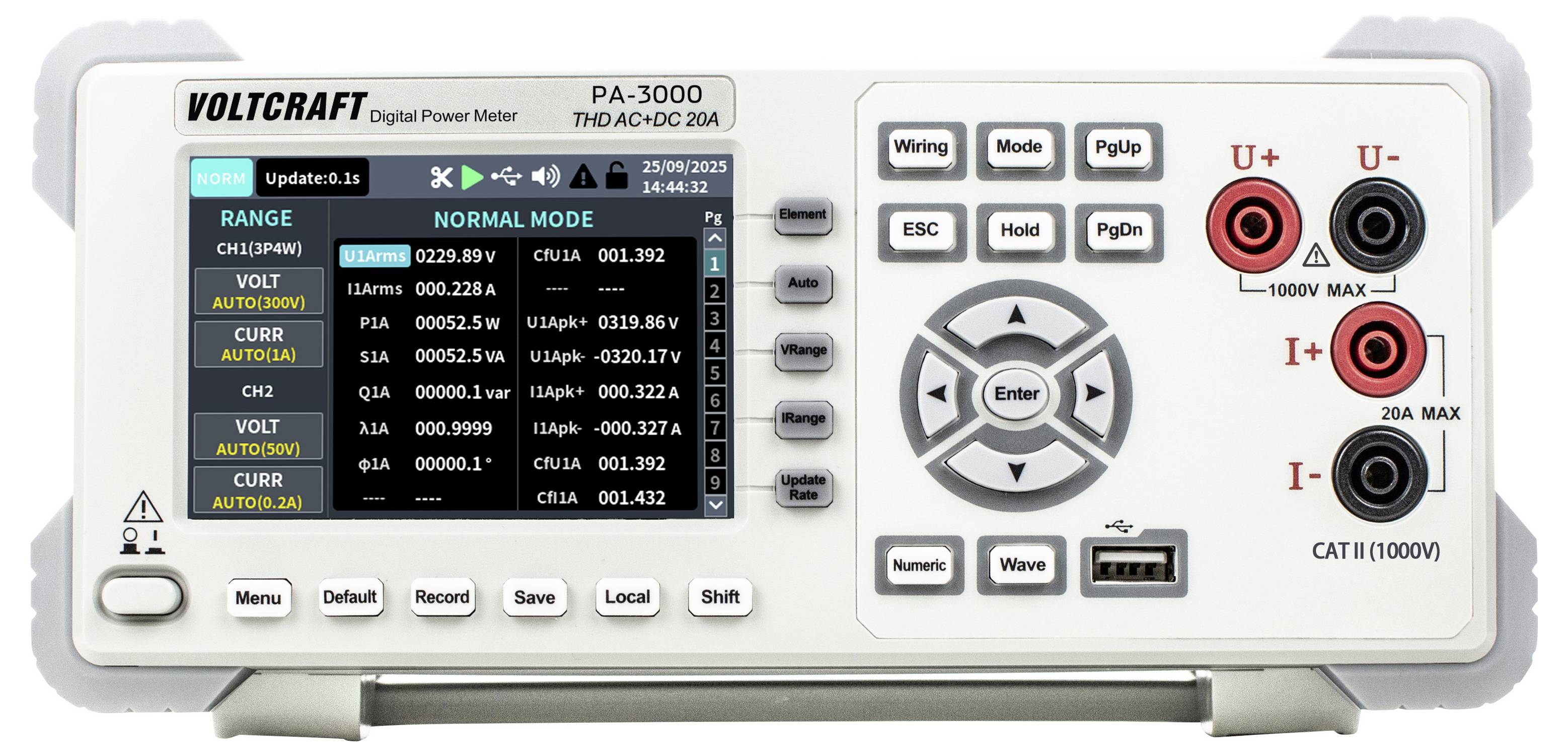

Izmerjene vrednosti so jasno prikazane na 10 cm (3,95") barvnem TFT zaslonu. Za dolgoročno dokumentiranje in vrednotenje je na voljo zapisovalnik podatkov USB, ki ga dopolnjuje praktična funkcija posnetka zaslona za hitro vizualno beleženje. Serijski vmesnik RS232 zagotavlja zanesljivo komunikacijo podatkov in enostavno integracijo v obstoječa okolja preskusnih naprav.
Obseg dobave in sistemske komponente
Analizator moči Voltcraft je opremljen z napajalnim kablom in kompletom merilnih kablov z bananinimi vtiči in krokodilskimi sponkami. Priložen je tudi podroben priročnik z navodili.
Besedilo je strojno prevedeno.
Dobava vključuje
merilnik moči
Električni kabel
Merilni kabel (bananski vtič na krokodilsko sponko)
Navodila.
Značilnosti
Pridobivanje podatkov o delovanju in obratovanju v realnem času
Funkcija zapisovalnika podatkov USB in posnetka zaslona
Merjenje: V, A, W, VA, var, PF (λ), Freq (ƒ), faktor vrha (V / I), Upk, Ipk, THD
Ločljivost napetosti: 0,01 V / 0,1 V
Trenutna ločljivost: 0,001 A
Ločljivost moči: 0,01 W / 0,1 W / 1 W
Varnost izdelkov (GPSR)
Proizvajalčeva koda: VC-18793625
EAN koda: 4064161515519
Registrirana blagovna znamka: VOLTCRAFT
Ime proizvajalca: Conrad Electronic SE
Naslov proizvajalca: Klaus-Conrad-Str. 1
Poštna številka proizvajalca: 92242
Kraj proizvajalca: Hirschau
Država proizvajalca: Germany
Telefon proizvajalca: +499604408787
Elektronski kontakt proizvajalca: https://www.conrad.de/de/marken/voltcraft.html
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
analizator omrežja |
|---|---|
| Kalibrirano |
delovni standardi (lastni) |
| Mere |
(D x Š x V) 235 x 295 x 110 mm |
| Teža |
3 kg |
| Vrsta meritve |
3 fazna |
| Značilnosti |
24-bitni vhodi |
| Širina |
295 mm |
| Višina |
110 mm |
| Dolžina |
235 mm |
| Vmesnik |
RS-232 |
| Embalaža brez plastike |
embalaža brez plastike |
