Opis

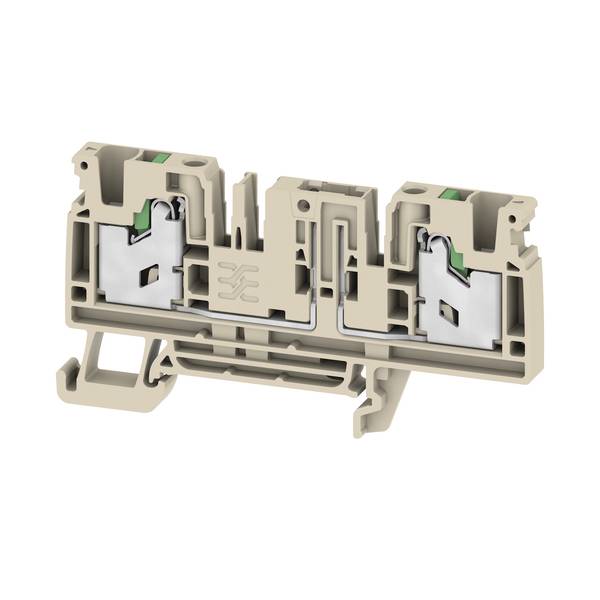

Priključni blok z vzdolžno in prečno odklopno funkcijo za priključitev tokovnih in napetostnih transformatorjev.
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 2941450000
EAN koda: 4099986710917
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
osnovna sponka za vtič komponent |
|---|---|
| Priključek |
vzmetna sponka |
| Fleksibilen prerez (min.) |
0.75 mm² |
| Fleksibilni prečni prerez (maks.) |
6 mm² |
| Togi prerez (min.) |
0.75 mm² |
| Maks. prečni prerez trdnosti |
6 mm² |
| Število vrst |
1 |
| Število pozicij na vrsto |
2 |
| Barva |
bež |
| Nazivni tok |
20 A |
| Nazivni tok - zaokrožen |
20 A |
| Nazivna napetost |
500 V |
| Proizv. št. delov |
2941450000 |
| Vsebina |
50 kos |
| Vrsta |
SDT 4 2C W/O DTLV |
| Mere |
(D x Š) 41 mm x 6.1 mm |
| Širina |
6.1 mm |
| Dolžina |
41 mm |
| Razred vnetljivosti |
V0 |
| Izolacijski material |
termoplast |
| Colour |
Beige |
| Width |
6.1 mm |
| Height |
74 mm |
| Depth |
41 mm |
| Rated voltage |
500 V |
| Operating temperature |
-60-130 °C |
| Closing plate required |
TRUE |
| Type of electrical connection 1 |
Clip connection |
| Type of electrical connection 2 |
Clip connection |
| Number of levels |
1 |
| Number of clamp positions per level |
2 |
| Internally connected stages |
FALSE |
| Connectable conductor cross section solid-core |
0.75-6 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.75-4 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.75-6 mm² |
| Connectable conductor cross section multi-wired |
0.75-4 mm² |
| Material insulation body |
Thermoplastic |
| Rated current In |
20 A |
| Explosion-tested version 'Ex e' |
FALSE |
| Suitable for conductor material |
Copper |
| Inflammability class of insulation material according to UL 94 |
V0 |
| UKCA |
da |
