Opis

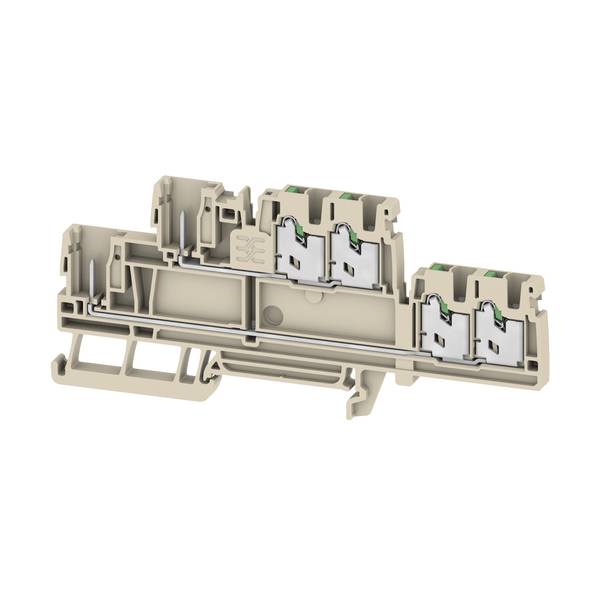

Priključni blok za vtične povezave.
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 3096130000
EAN koda: 4099987120890
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Navodila za uporabo in varnost 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Navodila za uporabo in varnost 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Navodila za uporabo in varnost 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Navodila za uporabo in varnost 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Navodila za uporabo in varnost 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Navodila za uporabo in varnost 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Navodila za uporabo in varnost 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Navodila za uporabo in varnost 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Navodila za uporabo in varnost 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Navodila za uporabo in varnost 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Navodila za uporabo in varnost 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Navodila za uporabo in varnost 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Navodila za uporabo in varnost 3749648 Weidmüller 3096130000 vložna sponka vzmetna sponka bež 50 kos
Tehnični podatki
| Vrsta izdelka |
vložna sponka |
|---|---|
| Priključek |
vzmetna sponka |
| Fleksibilen prerez (min.) |
0.34 mm² |
| Fleksibilni prečni prerez (maks.) |
4 mm² |
| Togi prerez (min.) |
0.34 mm² |
| Maks. prečni prerez trdnosti |
2.5 mm² |
| Število vrst |
2 |
| Število pozicij na vrsto |
3 |
| Barva |
bež |
| Nazivni tok |
24 A |
| Nazivni tok - zaokrožen |
24 A |
| Nazivna napetost |
800 V |
| Proizv. št. delov |
3096130000 |
| Vsebina |
50 kos |
| Vrsta |
SPGTB 2.5 2T 6C/2 |
| Mere |
(D x Š) 52 mm x 5.1 mm |
| Širina |
5.1 mm |
| Dolžina |
52 mm |
| Razred vnetljivosti |
V0 |
| Izolacijski material |
termoplast |
| Mounting method |
DIN rail (top hat rail) 35 mm |
| Colour |
Beige |
| Width |
5.1 mm |
| Height |
115 mm |
| Depth |
52 mm |
| Rated voltage |
800 V |
| Operating temperature |
-60-130 °C |
| Closing plate required |
TRUE |
| Type of electrical connection 1 |
Clip connection |
| Type of electrical connection 2 |
Clip connection |
| Number of levels |
2 |
| Number of clamp positions per level |
3 |
| Internally connected stages |
FALSE |
| Connectable conductor cross section solid-core |
0.34-2.5 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.34-2.5 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.34-4 mm² |
| Connectable conductor cross section multi-wired |
0.34-2.5 mm² |
| Material insulation body |
Thermoplastic |
| Rated current In |
24 A |
| Explosion-tested version 'Ex e' |
FALSE |
| Suitable for conductor material |
Copper |
| Inflammability class of insulation material according to UL 94 |
V0 |
