Opis

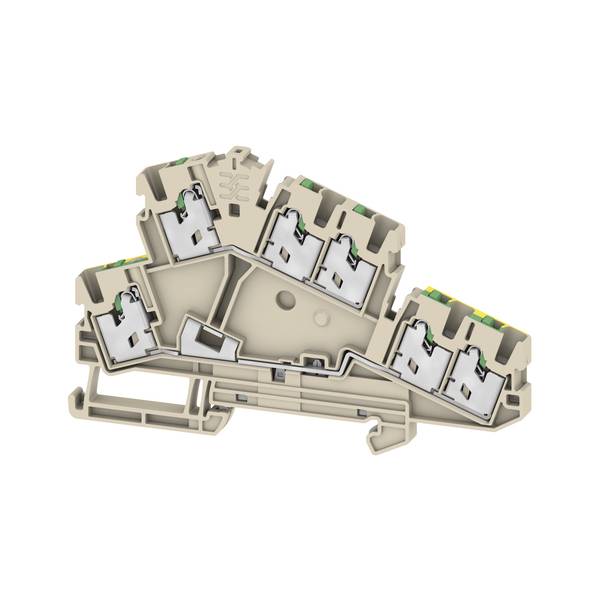

Večnivojski priključni blok za povezovanje ali spajanje vodnikov s trajno varnim kontaktom. Kaljeno jeklo prenese mehanske sile, medtem ko baker s kositronsko prevleko zagotavlja optimalno prevodnost. Prostorsko varčna zasnova.
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 3093240000
EAN koda: 4099987110204
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Navodila za uporabo in varnost 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Navodila za uporabo in varnost 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Navodila za uporabo in varnost 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Navodila za uporabo in varnost 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Navodila za uporabo in varnost 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Navodila za uporabo in varnost 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Navodila za uporabo in varnost 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Navodila za uporabo in varnost 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Navodila za uporabo in varnost 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Navodila za uporabo in varnost 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Navodila za uporabo in varnost 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Navodila za uporabo in varnost 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Navodila za uporabo in varnost 3749630 Weidmüller 3093240000 večnivojska sponka bež 50 kos
Tehnični podatki
| Vrsta izdelka |
večnivojska sponka |
|---|---|
| Fleksibilen prerez (min.) |
0.34 mm² |
| Fleksibilni prečni prerez (maks.) |
4 mm² |
| Togi prerez (min.) |
0.34 mm² |
| Maks. prečni prerez trdnosti |
2.5 mm² |
| Število vrst |
2 |
| Število pozicij na vrsto |
3 |
| Barva |
bež |
| Nazivni tok |
24 A |
| Nazivni tok - zaokrožen |
24 A |
| Nazivna napetost |
800 V |
| Proizv. št. delov |
3093240000 |
| Vsebina |
50 kos |
| Vrsta |
S2T 2.5 6C FT-PE |
| Mere |
(D x Š) 64.5 mm x 5.1 mm |
| Širina |
5.1 mm |
| Dolžina |
64.5 mm |
| Razred vnetljivosti |
V0 |
| Barva povezovalnega elementa |
bež |
| Izolacijski material |
termoplast |
| Mounting method |
DIN rail (top hat rail) 35 mm |
| Colour |
Beige |
| Width |
5.1 mm |
| Height |
102.5 mm |
| Depth |
64.5 mm |
| Rated voltage |
800 V |
| Operating temperature |
-60-130 °C |
| Closing plate required |
TRUE |
| Number of levels |
2 |
| Number of clamp positions per level |
3 |
| Internally connected stages |
FALSE |
| Connectable conductor cross section solid-core |
0.34-2.5 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.34-2.5 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.34-4 mm² |
| Connectable conductor cross section multi-wired |
0.34-2.5 mm² |
| Material insulation body |
Thermoplastic |
| Rated current In |
24 A |
| Explosion-tested version 'Ex e' |
FALSE |
| Suitable for conductor material |
Copper |
| Inflammability class of insulation material according to UL 94 |
V0 |
| UKCA |
ni pomembno |
