Opis

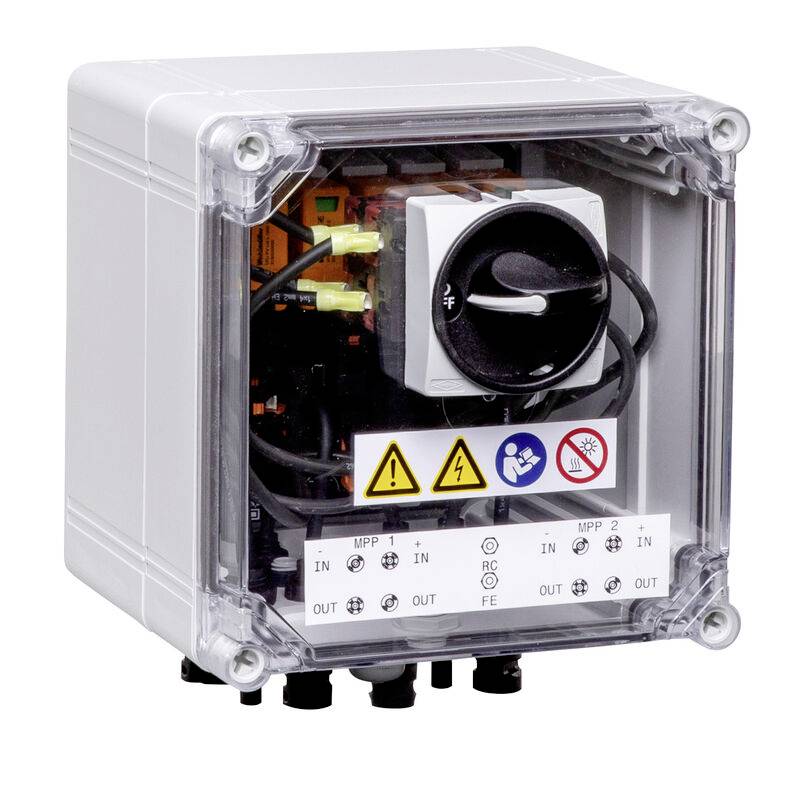

Priključna omarica generatorja za razsmernike z dvema sledilnikoma MPP, primerna za zaščito enosmerne strani fotovoltaičnega sistema v skladu z DIN CLC/TS 51643-32. MPP1: 1 vhod, priključek prek konektorja MC4-Evo 2, združljiv s kablom tipa TÜV 2 Pfg1169/08.07 / EN 50618:2063; 1 izhod, priključek prek konektorja MC4-Evo 2, združljiv s kablom tipa TÜV 2 Pfg1169/08.07 / EN 50618:2063; MPP2: identičen MPP1; Maks. fazna napetost Uoc: 1100 VDC; 1 kombinirani odvodnik prenapetosti razreda/tipa I + II s signalnim kontaktom; Z zaklepnim enosmernim odklopnikom bremena za varno ločitev faznih vodnikov v skladu z DIN EN IEC 60947-3
Priključitev signalnega kontakta prek kabelskih uvodnic M16 (območje vpenjanja 5–10 mm Ø), največji premer kabla: 1,5 mm². Priključitev funkcionalne ozemljitve prek kabelskih uvodnic M16 (območje vpenjanja 5–10 mm Ø), premer kabla:> = 16 mm² Zaščitni razred: IP65 Vse nameščeno v ohišju iz poliestra, ojačanega s steklenimi vlakni. Dimenzije VxŠxG: 236x200x226,2 mm Odobritev v skladu z nizkonapetostnimi stikalnimi napravami IEC 61439-1 in EN 61439-2
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 3116990000
EAN koda: 4099987237772
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Primerno za (podrobnosti) |
Fotovoltaika |
|---|---|
| Vrsta izdelka |
razdelilna omarica generatorja |
| Mere |
(Š x G) 200 mm x 226 mm |
| Izvedba |
2 MPP |
| Barva |
bela |
| Vsebina |
1 kos |
| Širina |
200 mm |
| Globina |
226 mm |
| Napetost sistema |
1100 V |
| Colour |
White |
| Width |
200 mm |
| Height |
236 mm |
| Depth |
226 mm |
| Connection type |
MC4-Evo 2 |
| Number of conduit inlets |
2 |
| Max. output current |
0 A |
| Type of inlet |
Other |
| Operating temperature |
-40-50 °C |
| Material |
Plastic |
| Category type 1 |
TRUE |
| Category type 2 |
TRUE |
| Category type 3 |
FALSE |
| Impact strength |
IK08 |
| Degree of protection (IP) |
IP65 |
| With earthing connection |
TRUE |
| Equipped with switch disconnector |
TRUE |
| String protection |
None |
| Max. input voltage DC |
1100 V |
| Max. input current per string |
35 A |
| Number of supported MPP trackers |
2 |
