Opis
Značilnosti:
Karakteristična impedanca (valovna impedanca) 50 ohmov ali 75 ohmov: V večini aplikacij se uporablja sistem s 50 ohmi. Vendar se 75-ohmski sistem običajno uporablja za prenos video in avdio signalov, pa tudi v tehnologiji komunikacije na dolge razdalje.
Vstavljena izguba (slabljenje): Vstavljena izguba opisuje izgube električnega signala vzdolž daljnovoda. V bistvu je določen s premerom kabla, materialom dielektrika in frekvenco, ki jo je treba prenesti. Za kable z nizkimi izgubami so na primer značilne še posebej dobre, tj. nizke vrednosti vstavitvenih izgub. V primerjavi s kablom RG podobne velikosti je slabljenje signala bistveno manjše, tudi pri višjih frekvencah.
Slabljenje zaščite: Slabljenje zaščite opisuje, kako dobro kabel preprečuje oddajanje ali vdor RF signalov vzdolž linije. Za izboljšanje slabljenja zaščite (tj. za doseganje višjih vrednosti dB) se v kablih kot zunanji vodniki uporabljajo dvojno pleteni ščiti, folija in pleteni ščiti (kabli z nizkimi izgubami) ter s kositrom impregnirane pletenice (polfleksibilni kabli).
Temperaturno območje: Glede na uporabljene materiale se kabli lahko uporabljajo pri različnih temperaturah okolice. Kabli s PE ali PVC plaščem se lahko uporabljajo do približno 80 °C, kabli s PTFE ali FEP plaščem pa do približno 200 °C in so odporni tudi na olje, UV-sevanje ali kemikalije.
Z: 50 Ω
Razred požarne zaščite: Eca
Pekoče kapljanje: Ni relevantno
Razvoj dima: Ni relevantno
Razvoj kisline: Ni relevantno
Skupina kablov; Kabel: G37
Material kabelskega plašča: PE

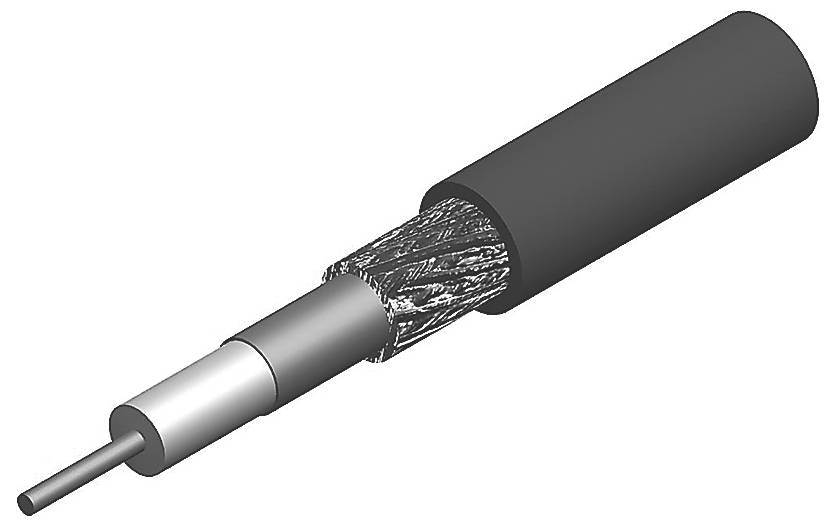

Tip: Low Loss 400 FRLSZH, boben
G37: 2,7/7,3 AF, 2,7/7,3 CF, 213CRT7 NIZKE IZGUBE, 7810A, 9913, 9914, AIRCOM PREMIUM, C2FCP, C2FP, CNT-400, EC 400, HPF 400, HPL50-3XF, KSR400, LMR-400, MRC 400 AFB, RF 400 TT, SPEEDFOAM 400 HFJ, TZC 500 32, WBC-400, WCX400
Brez kabelske skupine: Low Loss 400
Embalažna enota (m²): 500
Premer kabelskega plašča: 10,16
Slabljenje dB/100 m pri 2 GHz: 20
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 100013006
EAN koda: 4018359423018
Registrirana blagovna znamka: Telegärtner
Ime proizvajalca: Telegärtner Karl Gärtner GmbH
Naslov proizvajalca: Lerchenstr. 35
Poštna številka proizvajalca: 71144
Kraj proizvajalca: Steinenbronn
Država proizvajalca: Germany
Telefon proizvajalca: +49071571250
Elektronski kontakt proizvajalca: https://www.telegaertner.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
koaksialni kabel |
|---|---|
| Impedanca |
50 Ω |
| Značilnosti kabla |
UV odporen |
| Zunanji premer |
10.16 mm |
| Vsebina |
Metrsko blago |
| Metrsko blago |
da |
| Brez halogena |
da |
| Proizv. št. delov |
100013006 |
| Izolacijski material |
PE |
| Razpon temperature, fiksna instalacija (min.) |
0 °C |
| Razpon temperature, fiksna namestitev (maks.) |
80 °C |
| Temperaturno področje (maks.) |
80 °C |
| Skladnost z RoHS |
Ja |
| Vrsta |
100013006 |
| Dostava maksimalne dolžine na kos |
500 m |
| UV resistant |
TRUE |
| Material outer sheath |
Other |
| Characteristic impedance |
50 Ohm |
| Diameter outer conductor |
7.3 mm |
| Permitted cable outer temperature after assembling without vibration |
0-80 °C |
| Outer diameter approximate |
10.16 mm |
