Opis

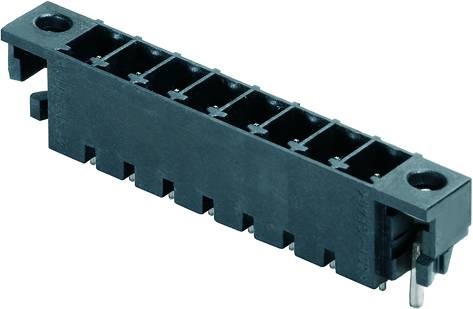

PCB priključek. Glava zatiča, prirobnica za spajkanje, spajkalni priključek za ponovno taljenje, 3,81 mm, število položajev: 6, 180 °, dolžina spajkalnega zatiča: 3,2 mm, prevlečena s kositrom, črna, škatla. Visokotemperaturna glava zatiča (SC-SMT 180LF) z naklonom 3,81 mm (0,15 palca). Smer vstavljanja pravokotno na vezje (pokončno), s prirobnico za spajkanje (LF). Dolžina pisala po izbiri 1,5 mm ali 3,2 mm. Konektorji Weidmüller z korakom 3,81 mm (0,15 palca) so združljivi s postavitvijo s skupnimi konektorji in ponujajo prostor za tiskanje. 320 V (IEC) / 300 V (UL), 14,9 A (IEC) / 10 A (UL).
Besedilo je strojno prevedeno.
Dobava vključuje
Vtični konektor za tiskana vezja črne barve Weidmüller 1863300000 vsebuje: 50 kosov
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1863300000
EAN koda: 4032248428472
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
ohišje vtiča za tiskano vezje |
|---|---|
| Izvedba |
vgradni moški konektor, navpičen |
| Število vrst |
1 |
| Sistem vtičnih priključkov |
wire-to-board |
| Serija |
BC/SC |
| Značilnosti |
z vijačnim zapahom |
| RM |
3.81 mm |
| Število pozicij na vrsto |
6 |
| Skupno število polov |
6 |
| Širina |
33.15 mm |
| Nazivni tok |
10 A |
| Nazivni tok - zaokrožen |
10 A |
| Vsebina |
50 kos |
| Mere |
(D x Š x V) 7.10 x 33.15 x 12.70 mm |
| Priključek |
za tiskano vezje |
| Material ohišja |
LCP GF |
| Proizv. št. delov |
1863300000 |
| Barva |
črna |
| Industrijsko pakiranje |
da |
| Material kontakta |
Cu-zlitina, pocinkana |
| Nazivna napetost |
300 V |
| Višina |
12.70 mm |
| Dolžina |
7.10 mm |
| Skladnost z RoHS |
Ja |
| Smerni vtikač |
pravokotno na tiskano vezje |
| Vrsta |
SC-SMT 3.81/06/180LF 3.2SN BK BX |
| UKCA |
ni pomembno |
