Opis

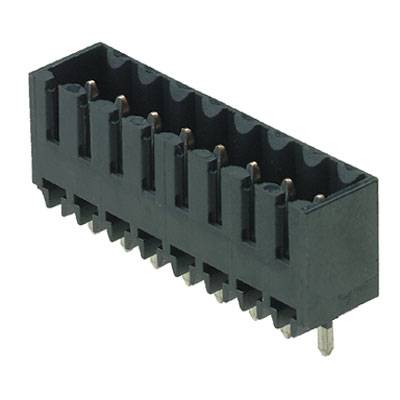

PCB priključek. Glava zatiča, ob strani zaprta, priključek za ponovno spajkanje, 3,50 mm, število položajev: 5, 180 °, dolžina spajkalnega zatiča: 1,5 mm, prevlečena s kositrom, črna, trak. Visokotemperaturna odporna glava zatiča s korakom 3,50 mm. Smer vtiča vzporedno (90 °), ravno 180 ° ali pod kotom (135 °) na vezje. Različice ohišja: stransko zaprta (G), vijačna prirobnica (F), prirobnica za spajkanje (LF) ali prirobnica za spajkanje (RF). Optimizirano za postopek SMT. Dolžina zatiča 3,2 mm je univerzalna za vse postopke spajkanja, dolžina zatiča 1,5 mm je optimizirana za postopke ponovnega taljenja. Pakirano v škatli (BX) ali na traku (RL).
Besedilo je strojno prevedeno.
Dobava vključuje
Vtični konektor za tiskana vezja črne barve Weidmüller 1753014002 vsebuje: 265 kosov
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1753014002
EAN koda: 4032248193226
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
ohišje vtiča za tiskano vezje |
|---|---|
| Izvedba |
vgradni moški konektor, navpičen |
| Število vrst |
1 |
| Sistem vtičnih priključkov |
wire-to-board |
| Serija |
BL/SL |
| Značilnosti |
z vijačnim zapahom |
| RM |
3.50 mm |
| Število pozicij na vrsto |
5 |
| Skupno število polov |
5 |
| Širina |
18.90 mm |
| Nazivni tok |
10 A |
| Nazivni tok - zaokrožen |
10 A |
| Vsebina |
265 kos |
| Mere |
(D x Š x V) 7.50 x 18.90 x 12.60 mm |
| Priključek |
za tiskano vezje |
| Material ohišja |
LCP GF |
| Proizv. št. delov |
1753014002 |
| Barva |
črna |
| Industrijsko pakiranje |
da |
| Material kontakta |
bron |
| Nazivna napetost |
300 V |
| Višina |
12.60 mm |
| Dolžina |
7.50 mm |
| Skladnost z RoHS |
Ja |
| Smerni vtikač |
pravokotno na tiskano vezje |
| Vrsta |
SL-SMT 3.50/05/180G 1.5SN BK RL |
| UKCA |
ni pomembno |
