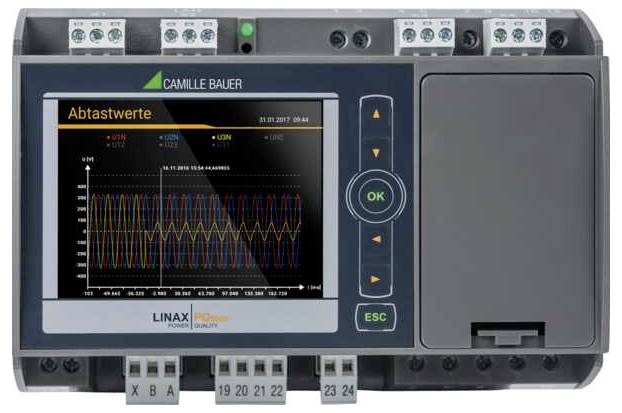

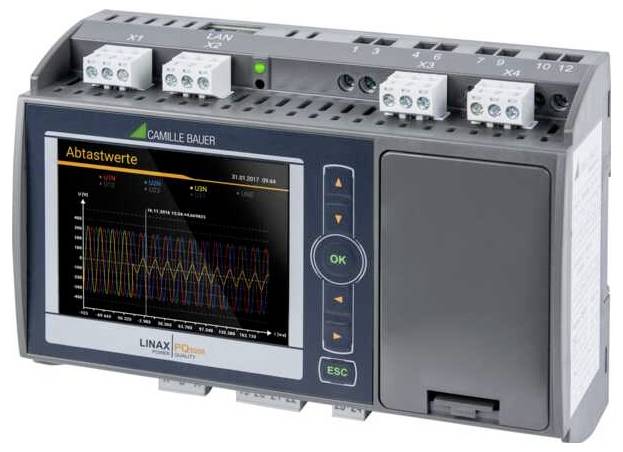

Stacionarna merilna tehnologija PQ razreda A za montažo na DIN-letev. LINAX PQ5000 združuje lastnosti normativne merilne naprave za PQ s funkcijami za analizo porabe energije in stanja omrežja. Sodobna, večjezična zasnova omogoča intuitivno upravljanje ali parametriranje naprave prek spletne strani naprave ali opcijskega barvnega TFT zaslona visoke ločljivosti. Integrirani spletni strežnik omogoča oddaljen dostop, prikaz in analizo merilnih podatkov. Dodatna programska oprema ni potrebna. . Analiza kakovosti električne energije: Naprava omogoča neprekinjeno ocenjevanje kakovosti električne energije v skladu z IEC 61000-4-30 Ed.3 v razredu A. Zabeleženi dogodki kakovosti električne energije (padec napetosti, napetostni sunek, prekinitev napetosti, RVC, tokovni sunek in sprememba frekvence, homopolarna napetost) služijo tako za dokazovanje, da so se pojavile motnje, kot tudi za iskanje vira motnje, da se poveča zanesljivost oskrbe. Statistične vrednosti napetosti in toka se lahko uporabijo za preverjanje skladnosti z dobavno pogodbo ali internimi specifikacijami. Vrednotenje v skladu z EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T ali samodoločenimi mejnimi vrednostmi se lahko izvede po meritvi, ustrezna poročila o skladnosti pa je mogoče ustvariti neposredno prek spletne strani naprave (poročilo PQEasy). Neodvisna certifikacija v skladu z IEC 62586-2 s strani Švicarskega zveznega inštituta za meroslovje METAS. Podpora za standardiziran, od proizvajalca neodvisen format PQDIF v skladu z IEEE 1159.3. Nastavljivo trajanje beleženja dogodkov. Prikaz dogodkov prek spletne strani s časovno povečavo in odčitavanjem vrednosti. Analiza pretoka energije. Povprečne vrednosti moči z analizo trendov za preprečevanje koničnih obremenitev. Shranjevanje profila obremenitve s pasovno širino nihanja (min/maks) na interval. Razred aktivne energije (IEC 62053-22:2003) 0,2 s, razred jalove energije (IEC 62053-24:2014) 0,5 s. Nadaljnje povprečne vrednosti in števci z izbirno velikostjo baze. Konfiguracija: Z zaslonom TFT, za montažo na DIN letev; 4 vhodi za tokovne transformatorje (1/5A), 42...50/60...69,5 Hz; Nazivna napetost 100...230 V AC/DC; Ethernet (Modbus/TCP) + RS485 (RTU); Vmesnik Modbus + REST; 1 pasivni digitalni vhod; 2 pasivna digitalna izhoda; Z neprekinjenim napajanjem (UPS); Razširitev 1: 4 analogni izhodi +/-20 mA; Razširitev 2: Brez razširitve 2; Testni protokol (angleščina); Komunikacija: Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API); Modbus/RTU; Avtomatiziran izvoz podatkov (datoteke CSV in PQDIF) na strežnik SFTP; Kibernetska varnost (OT) / Kibernetska zaščita; Nadzor dostopa na podlagi vlog (RBAC); Varni protokol za prenos hiperteksta (https); Bela lista odjemalcev; Dnevnik revizije [registracija vseh manipulacij]; Sys-log; Varne posodobitve vdelane programske opreme; Zapisovalnik podatkov in neprekinjeno napajanje (UPS) Izvoz podatkov PEN test Druge funkcije 4 kanali za merjenje toka in 4 kanali za merjenje napetosti z 0,1 % natančnostjo Kategorija merjenja 600 V, CAT III (napetost), 300 V, CAT III (tok) Standardni V/I: 1 digitalni vhod, 2 digitalna izhoda 16 GB prostora za shranjevanje podatkov Frekvenca vzorčenja: 18 kHz Spremljanje in alarmiranje prek mejnih vrednosti in funkcij spremljanja Za montažo na DIN-letev Enako delovanje kot pri napravah serije SINEAX® AM/DM in CENTRAX® CU Priloženo poročilo o preskusu Analiza podatkov Brezplačno programsko opremo PQDiffractor podjetja Electrotek Concepts lahko prenesete prek povezave www.pqview.com/pqdiffractor/ (potrebna je registracija). Ta programska oprema omogoča analizo podatkov iz datotek PQDIF, shranjevanje v formatu CSV ali izvoz v obliki grafike. Digitalno upravljanje omrežja: S programsko opremo SMARTCOLLECT® SC2 je mogoče zgraditi celoten ekosistem za kakovost in spremljanje električne energije.

Besedilo je strojno prevedeno.

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 193089

EAN koda: 4012932511963

Registrirana blagovna znamka: Camille Bauer

Ime proizvajalca: Camille Bauer Metrawatt AG

Naslov proizvajalca: Aargauerstrasse 7

Poštna številka proizvajalca: 5610

Kraj proizvajalca: Wohlen AG

Država proizvajalca: Switzerland

Telefon proizvajalca: +41566182111

Elektronski kontakt proizvajalca: https://camillebauer.com/

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija

Dokumenti

  Izjava o skladnosti 3532118 Camille Bauer LINAX PQ5000 analizator omrežja

  Navodila za uporabo in varnost 3532118 Camille Bauer LINAX PQ5000 analizator omrežja
