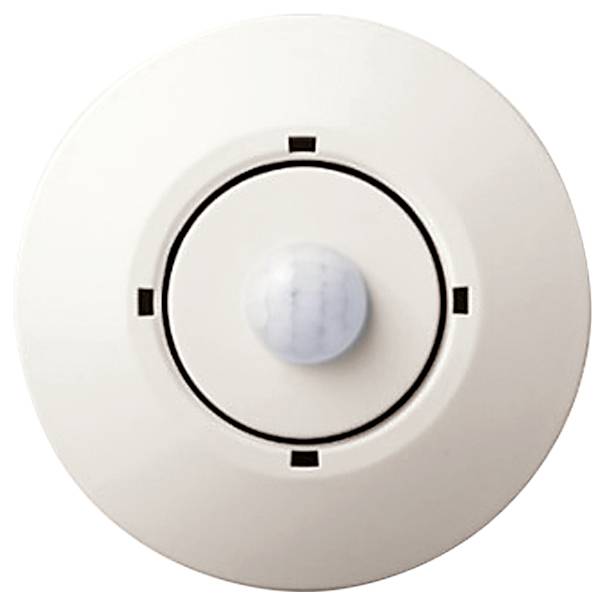

DALI-2 standard za senzor gibanja in svetlosti. Krmilniki aplikacij in primerki. Stopnja zaščite: IP 20. Certifikat DALI-2. DL2-BH98 je priključen neposredno na vodilo DALI in se napaja z njega. Potreben je napajalnik vodila DALI; dodatno napajanje ni potrebno. Največja poraba toka 3,5mA. Povezavo s priključki DALI lahko izvedete brez upoštevanja polarnosti. Sponke so primerne za prerez vodnika od 0,5 mm2 do 1,5 mm2. Kabli DALI se lahko namestijo s standardnim nizkonapetostnim instalacijskim materialom. Posebni kabli niso potrebni. Montažni obroč je pritrjen neposredno na elektroinštalacijsko dozo. Ohišje se nato preprosto natakne na montažni obroč in glava senzorja se prilega električni namestitveni dozi. Poravnava na želeno območje zaznavanja s 40° navpičnim nagibom in 360° osno rotacijo. Krmilnike aplikacij in instance je mogoče konfigurirati prek Dali Cockpit. Načeloma se razlikuje med aplikacijskim krmilnikom in instancami DALI-2. Aplikacijski krmilnik vodi do neposrednih nadzornih ukazov DALI, ki jih takoj izvedejo gonilniki DALI. Instance DALI-2 generirajo sporočila o dogodkih, ki jih interpretirajo in nadalje obdelajo nadzorne enote višjega nivoja. 4 načini delovanja: - Nadzor gibanja. - Nadzor gibanja s konstantnim nadzorom svetlobe. - Konstanten nadzor svetlobe. - Nadzor svetlobe (4 pragovi). Delovno vedenje je mogoče prilagoditi prek scen in zunanjih ukazov DALI. Funkcija hodnika – druga svetlobna vrednost za zatemnitev pred izklopom. Lahko se uporablja bodisi kot aktivna DALI krmilna enota razsvetljave bodisi kot senzorska enota za integracijo v sisteme za upravljanje zgradbe. Dvosmerna integracija prek FD2G14 v serijo 14. Enostavna konfiguracija prek vodila DALI z uporabo programskega orodja DALI Cockpit PC. V enem vezju DALI je možnih več senzorjev. Samodejna sinhronizacija več senzorjev z enakim učinkovitim dosegom. Dimenzije: 98 x 47 mm. Vgradna globina 30mm. Barva: polarno bela mat (podobna RAL9010). Detektor gibanja: domet zaznavanja: 12m. Montažna višina: 8m. Cone: 92 Vodoravno: ±51°. Navpično: ±46°. Senzor svetlobe: Razpon: 0-2047lux (11bit), Ločljivost: 1lux. Dogodek: 0-2047lux (10bit), ločljivost: 2lux.

Besedilo je strojno prevedeno.

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 33000030

EAN koda: 4010312328460

Registrirana blagovna znamka: Eltako

Ime proizvajalca: Eltako GmbH

Naslov proizvajalca: Hofener Str. 54

Poštna številka proizvajalca: 70736

Kraj proizvajalca: Fellbach

Država proizvajalca: Germany

Telefon proizvajalca: +4971194350000

Elektronski kontakt proizvajalca: https://www.eltako.com/de/

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija

Dokumenti

  Navodila za uporabo in varnost 3398214 DL2-BH98S-pm Eltako senzor svetlosti gibanja krmilnik luči podometna Domet (maks. na prostem) 12 m
