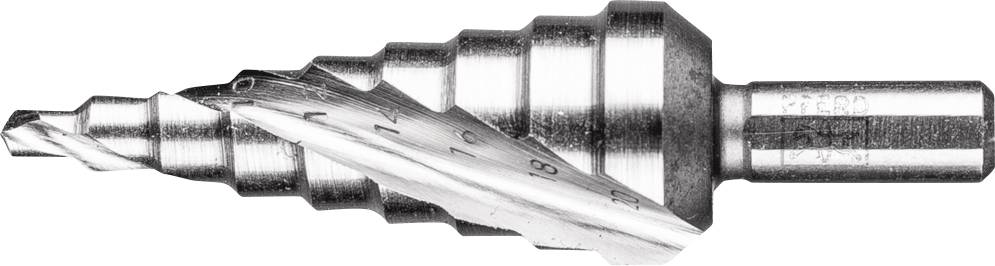

Stopenjski sveder HSSE za vrtanje in razigljevanje tankih pločevin, cevi in profilov iz različnih materialov. Za varen prenos vrtilnega momenta imajo vsi stopničasti svedri steblo s tremi površinami.


Tehnični podatki:
- Število vrtalnih stopenj: 9 kosov
- RPM trdih neželeznih kovin: 320 RPM
- vrtljaji na rjo in kislino odporna jekla: 160 vrtljajev na minuto
- RPM mehkih neželeznih kovin: 320 RPM
- RPM jekel do 700 N/mm²: 320 RPM
- RPM termoplastov, plastike, ojačane z vlakni (GRP/CFRP): 160 RPM
- vrtljaji do, trde neželezne kovine: 2400 vrt/min
- vrtljaji do jekla, odporna na rjo in kislino: 1600 vrtljajev na minuto
- vrtljajev na minuto do, mehke neželezne kovine: 2400 vrtljajev na minuto
- RPM do, jekla do 700 N/mm²: 2400 RPM
- RPM do, termopl. Plastika, vlakna Plastika (GRP/CFRP): 1600 RPM
- Izvedba: HSS
- Stopnje vrtanja: 4,0/6,0/8,0/10,0/12,0/14,0/16,0/18,0/20,0
- Ø gredi metrika: 8 mm
- Območje vrtanja: 4 mm
- Območje vrtanja do: 20 mm
- Skupna dolžina: 75 mm

Prednosti:
- Dolga življenjska doba in temperaturna odpornost zahvaljujoč vsebnosti Co.
- Vrtanje in razigljevanje v samo enem koraku.
- Popolnoma gladek tek in visoka zmogljivost rezanja.
- Enostavno centriranje in vrtanje zahvaljujoč visokokakovostni konici svedra.
- Stožec orodja olajša vlečenje nazaj izvrtanih plošč.
- Ostružke, ki se ne lomijo, odstranimo čisto kot pri spiralnem svedru.
- Preprečeno je nastajanje nabrušenih robov in hladnih zvarov na rezalnih robovih.

Priporočila za uporabo:
- Uporabite stopničaste svedre HSSE na ploščah, ceveh in profilih do največje debeline materiala 4 mm.
- Uporabite rezalno olje ali stisnjen zrak kot hladilna sredstva/maziva za stopničaste svedre brez premaza.

Obdelovalni materiali:
- Aluminij
- Medenina
- Bronasta
- kaljena jekla
- iverne plošče
- Baker
- Duroplasti
- Duroplasti, ojačani z vlakni (GRP, CFRP)
- Duroplasti, ojačani z vlakni (GRP, CFRP), vsebnost vlaken ≤ 40 %
- Duroplasti, ojačani z vlakni (GRP, CFRP), vsebnost vlaken večja od 40 %
- Trda neželezna kovina
- trdi les
- Druge neželezne kovine
- Razno
- Plastika
- Mehke aluminijeve zlitine
- Neželezna kovina, mehka
- mehke titanove zlitine (natezna trdnost 500 N/mm²)
- mehki les
- Jeklo
- Jeklo, lito jeklo
- Jekla do 1200 N/mm² (manj kot 38 HRC)
- Jekla do 700 N/mm² (manj kot 220 HB)
- Termoplasti
- Titan
- Titanove zlitine
- orodna jekla
- Trdnost aluminijevih zlitin
- Les
- Cink

Naloge obdelave:
- Nižje
- Razigljevanje
- Vrtanje

Vrste pogonov:
- Stebrni vrtalni stroj
- vrtalni stroj

Varnostna navodila:
- Stopenjski svedri imajo steblo s tremi površinami za varen prenos navora.

Besedilo je strojno prevedeno.

Značilnosti

Dolga življenjska doba in temperaturna odpornost zaradi vsebnosti Co

Vrtanje in odstranjevanje robov v samo enem koraku

Popolnoma gladek tek in visoka zmogljivost rezanja

Enostavno centriranje in vrtanje zahvaljujoč visokokakovostni konici svedra

Orodni stožec olajša vlečenje nazaj izvrtanih plošč

Ostružke, ki se ne zlomijo, odstranimo čisto, kot pri spiralnem svedru

Preprečeno je nastajanje nabrušenih robov in hladnih zvarov na rezalnih robovih.

Namigi

Stopenjski svedri imajo steblo s tremi površinami za varen prenos navora.

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 25204073

EAN koda: 4007220571644

Registrirana blagovna znamka: PFERD TOOLS

Ime proizvajalca: August Rüggeberg GmbH & Co. KG PFERD-Werkzeuge

Naslov proizvajalca: Hauptstraße 13

Poštna številka proizvajalca: 51709

Kraj proizvajalca: Marienheide

Država proizvajalca: Germany

Telefon proizvajalca: +49226490

Elektronski kontakt proizvajalca: https://de.pferd.com/en

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija

Dokumenti
