Opis

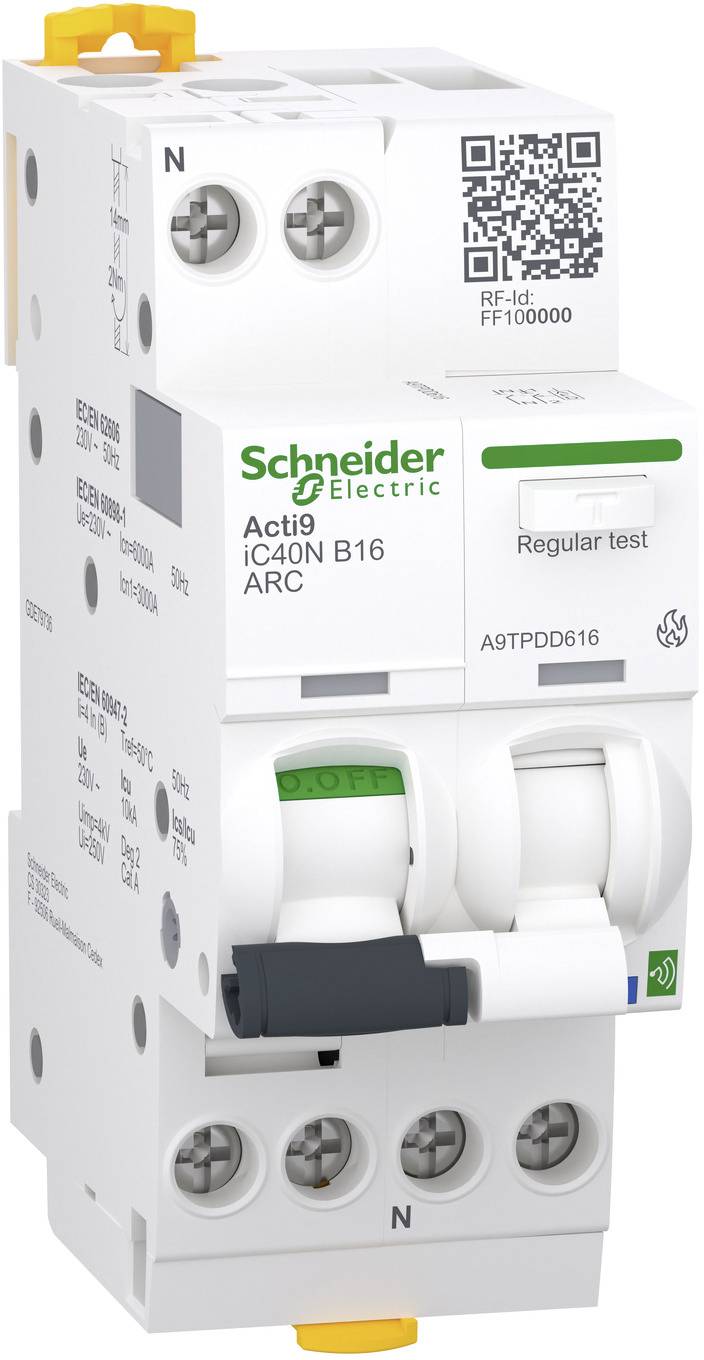

Acti9 iC40N ARC Active – je AFDD (naprava za zaščito pred obločnim stikom/naprava za zaščito pred oblokom) za zaznavanje obločnih stikov v kombinaciji z odklopnikom in ima komunikacijske zmogljivosti. 1P+N, nazivni tok 16A in karakteristika B. Nazivna kratkostična izklopna zmogljivost je do 6000 A pri 230 VAC v skladu z EN/IEC 60898-1 in 10 kA pri 230 VAC v skladu z EN/IEC 60947-2. Ta AFDD v kombinaciji z odklopnikom ščiti tokokroge pred kratkimi stiki, preobremenitvijo in nevarnostjo požara zaradi obločnih stikov. Integrirano hitro preklapljanje (preklapljanje z vzmetno silo) preklopnega mehanizma podaljša življenjsko dobo. Ta Acti9 iC40 ARC Active komunicira z prehodi EcoStruxure Panel Server Entry, Universal in Advanced. Z ločenim predalarmom in sporočilom o izklopu za preobremenitev, zemeljski stik, omrežno prenapetost ter meritvijo napetosti, toka in moči. Dva edinstvena indikatorja VisiTrip na Acti9 iArc skrajšata čas posredovanja, saj prikažeta okvarjeno vezje in hitro prepoznata vrsto napake. Električna življenjska doba je do 10.000, mehanska življenjska doba pa do 20.000 preklopnih ciklov. Nazivna izolacijska napetost Ui je 250 VAC. Razred omejitve 3 (v skladu z EN/IEC60898-1). Izdelek je mogoče pritrditi na DIN-letev. Njegova širina je 2 HP. Stopnja onesnaženosti 2. Barva izdelka bela (RAL9003). Dimenzije (Š) 36 mm x (V) 91 mm x (G) 73 mm. Stopnja zaščite IP20 (v skladu z IEC/EN 60529) in IP40 pri vgradnji v modularno ohišje. Ta izdelek je skladen s standardi EN/IEC 62606, EN/IEC 60898-1 in EN/IEC 60947-2.
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: A9TPDD616
EAN koda: 3606481906212
Registrirana blagovna znamka: Schneider Electric
Ime proizvajalca: Schneider Electric GmbH
Naslov proizvajalca: Gothaer Str. 29
Poštna številka proizvajalca: 40880
Kraj proizvajalca: Ratingen
Država proizvajalca: Germany
Telefon proizvajalca: +4921173743000
Elektronski kontakt proizvajalca: https://www.se.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
naprava za zaščito pred obločno napako |
|---|---|
| Vsebina |
1 kos |
| Voltage type |
AC |
| Built-in depth |
44 mm |
| Rated current |
16 A |
| Rated voltage |
230 V |
| Frequency |
50-50 Hz |
| Release characteristic |
B |
| Number of poles |
2 |
| Current limiting class |
3 |
| Overvoltage category |
3 |
| Pollution degree |
2 |
| Width in number of modular spacings |
2 |
| Degree of protection (IP) |
IP20 |
| Concurrently switching neutral conductor |
TRUE |
| Rated short-circuit breaking capacity according to EN 60898 |
6 kA |
| Rated short-circuit breaking capacity according to IEC 60947-2 |
10 kA |
| Additional equipment attached at delivery |
Fire protection switch |
| Construction size according to DIN 43880 |
2 |
| UKCA |
ni pomembno |
