Opis

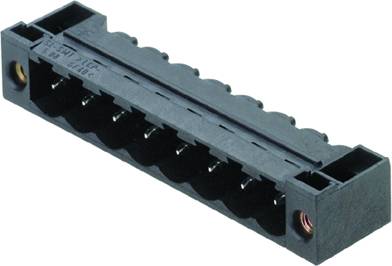

PCB konektorji. Zatična glava, prirobnica, reflow spajkalni priključek, 5,08 mm, število pozicij: 5, 90°, dolžina spajkalne zatiče: 3,2 mm, pocinkan, črn, škatla. Zatična glava, odporna na visoke temperature, z embalažo v škatli ali traku. V traku s spajkalno iglo 1,5 mm, optimizirano za strojno sestavljanje. Spajkalni zatič 3,2 mm, primeren za spajkanje z reflowom in valovito spajkanje. Glave zatičev je mogoče označiti in kodirati. 400V (IEC) / 300V (UL), 19A (IEC) / 15A (UL),.
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1837660000
EAN koda: 4032248347476
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
ohišje vtiča za tiskano vezje |
|---|---|
| Izvedba |
kotni moški konektor |
| Število vrst |
1 |
| Sistem vtičnih priključkov |
wire-to-board |
| Serija |
BL/SL 5.08 |
| RM |
5.08 mm |
| Število pozicij na vrsto |
5 |
| Skupno število polov |
5 |
| Širina |
35.56 mm |
| Premer pina |
1.2 mm |
| Oblika pina |
pravokoten |
| Nazivni tok |
27.50 A |
| Nazivni tok - zaokrožen |
27.5 A |
| Vsebina |
1 kos |
| Mere |
(D x Š x V) 11.7 x 35.56 x 12 mm |
| Priključek |
za tiskano vezje |
| Material ohišja |
PBT |
| Proizv. št. delov |
1837660000 |
| Barva |
črna |
| Industrijsko pakiranje |
da |
| Izolacijski material |
PBT |
| Material kontakta |
bakrena zlitina |
| Kontaktna površina natisne strani |
pokositrano |
| Stran stika s kontaktno površino |
pokositrano |
| Nazivna napetost |
400 V |
| Višina |
12 mm |
| Dolžina |
11.7 mm |
| Skladnost z RoHS |
Ja |
| Smerni vtikač |
horizontalno na tiskano vezje |
| Maks. temperatura |
+100 °C |
| Min. temperatura |
-50 °C |
| Vrsta |
SL-SMT 5.08/05/90F 3.2SN BK BX |
| UKCA |
da |
