Opis

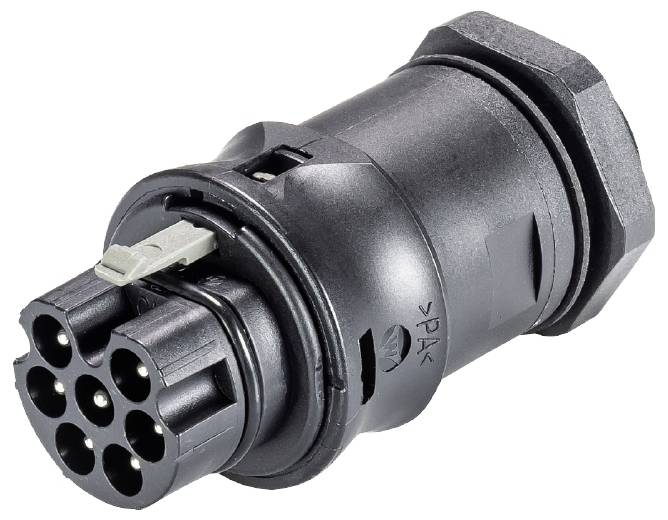

Povezava naprave RST® CLASSIC
Modularno
ravna
M25
Število polov 7
Različica vtičnice
Tip povezave vijačni priključek
Nazivna napetost 250 V / 400 V
Nazivni tok 20 A
Barva kodiranja / kontaktni vložek črn
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 96.072.6253.1
EAN koda: 4049088474415
Registrirana blagovna znamka: Wieland Electric
Ime proizvajalca: Wieland Electric GmbH
Naslov proizvajalca: Brennerstr. 10-14
Poštna številka proizvajalca: 96052
Kraj proizvajalca: Bamberg
Država proizvajalca: Germany
Telefon proizvajalca: +4995193240
Elektronski kontakt proizvajalca: https://www.wieland-electric.com/en
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Navodila za uporabo in varnost 3285745 Wieland Electric 96.072.6253.1 povezava naprave
Navodila za uporabo in varnost 3285745 Wieland Electric 96.072.6253.1 povezava naprave
Navodila za uporabo in varnost 3285745 Wieland Electric 96.072.6253.1 povezava naprave
Navodila za uporabo in varnost 3285745 Wieland Electric 96.072.6253.1 povezava naprave
Navodila za uporabo in varnost 3285745 Wieland Electric 96.072.6253.1 povezava naprave
Navodila za uporabo in varnost 3285745 Wieland Electric 96.072.6253.1 povezava naprave
Navodila za uporabo in varnost 3285745 Wieland Electric 96.072.6253.1 povezava naprave
Navodila za uporabo in varnost 3285745 Wieland Electric 96.072.6253.1 povezava naprave
Navodila za uporabo in varnost 3285745 Wieland Electric 96.072.6253.1 povezava naprave
Navodila za uporabo in varnost 3285745 Wieland Electric 96.072.6253.1 povezava naprave
Navodila za uporabo in varnost 3285745 Wieland Electric 96.072.6253.1 povezava naprave
Navodila za uporabo in varnost 3285745 Wieland Electric 96.072.6253.1 povezava naprave
Navodila za uporabo in varnost 3285745 Wieland Electric 96.072.6253.1 povezava naprave
Tehnični podatki
| Vrsta izdelka |
povezava naprave |
|---|---|
| Priključek A |
vtič |
| Model konektorja |
raven |
| Priključitev |
vijačni priključek |
| Merilna napetost |
250 V |
| Merilni tok |
20 A |
| Število pinov |
7 |
| Vrsta zaščite |
IP66 |
| Width |
34.6 mm |
| Model |
Plug |
| Halogen free |
TRUE |
| Height |
34.6 mm |
| Connection type |
Screw connection |
| Type of locking |
Integrated in plug-in connector |
| Rated current |
20 A |
| Rated voltage |
250 V |
| Number of poles |
7 |
| Length |
69 mm |
| Housing material |
Polyamide (PA) |
| Surface treatment contacts |
Silver-plated |
| Pollution degree |
3 |
| Insert direction |
Straight |
| Rated surge voltage |
4 kV |
| Continuity resistance |
0.65 mOhm |
| Contact material |
CuZn |
| Connection size thread |
M25 |
| Degree of protection (IP) |
IP66 |
| Number of connections per pole |
1 |
| Colour coding/contact insert |
Black |
| Fire load |
0.249 kWh |
| Connection cross section (fine-strand) |
0.2-2.5 mm² |
| Connection cross section (solid-core) |
0.2-2.5 mm² |
| Max. continuous temperature resistance contact part |
100 °C |
| RAL-number coding/contact insert |
9005 |
| UKCA |
ni pomembno |
