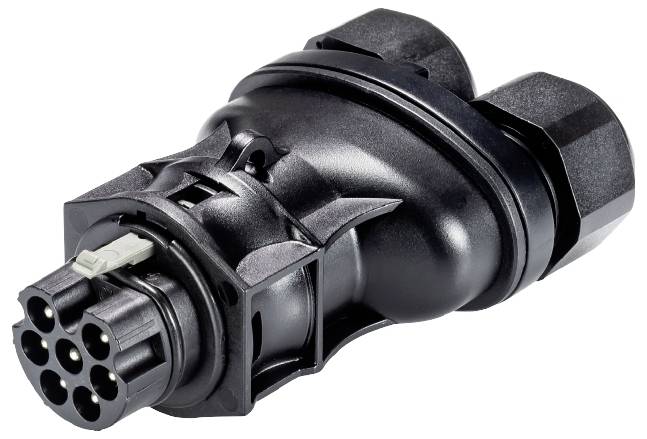

Opis
RST® CLASSIC priključki
Dvojna povezava
Število polov 7
Vtič
Tip povezave vijačni priključek
Nazivna napetost 250 V / 400 V
Nazivni tok 20 A
Premer kabla 6 - 10 mm
Barva kodiranja / kontaktni vložek črn
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 96.072.4253.1
EAN koda: 4049088523694
Registrirana blagovna znamka: Wieland Electric
Ime proizvajalca: Wieland Electric GmbH
Naslov proizvajalca: Brennerstr. 10-14
Poštna številka proizvajalca: 96052
Kraj proizvajalca: Bamberg
Država proizvajalca: Germany
Telefon proizvajalca: +4995193240
Elektronski kontakt proizvajalca: https://www.wieland-electric.com/en
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Navodila za uporabo in varnost 3285516 Wieland Electric 96.072.4253.1 konektor
Navodila za uporabo in varnost 3285516 Wieland Electric 96.072.4253.1 konektor
Navodila za uporabo in varnost 3285516 Wieland Electric 96.072.4253.1 konektor
Navodila za uporabo in varnost 3285516 Wieland Electric 96.072.4253.1 konektor
Navodila za uporabo in varnost 3285516 Wieland Electric 96.072.4253.1 konektor
Navodila za uporabo in varnost 3285516 Wieland Electric 96.072.4253.1 konektor
Navodila za uporabo in varnost 3285516 Wieland Electric 96.072.4253.1 konektor
Navodila za uporabo in varnost 3285516 Wieland Electric 96.072.4253.1 konektor
Navodila za uporabo in varnost 3285516 Wieland Electric 96.072.4253.1 konektor
Navodila za uporabo in varnost 3285516 Wieland Electric 96.072.4253.1 konektor
Navodila za uporabo in varnost 3285516 Wieland Electric 96.072.4253.1 konektor
Navodila za uporabo in varnost 3285516 Wieland Electric 96.072.4253.1 konektor
Navodila za uporabo in varnost 3285516 Wieland Electric 96.072.4253.1 konektor
Tehnični podatki
| Vrsta izdelka |
konektor |
|---|---|
| Priključek A |
vtič |
| Priključitev |
vijačni priključek |
| Merilna napetost |
250 V |
| Merilni tok |
20 A |
| Premer kabla do |
10 mm |
| Premer kabla do |
6 mm |
| Območje premera kabla |
6 - 10 mm |
| Število pinov |
7 |
| Vrsta zaščite |
IP66 |
| Sistem |
gesis® CLASSIC |
| Width |
59 mm |
| Model |
Plug |
| Halogen free |
TRUE |
| Height |
38 mm |
| Connection type |
Screw connection |
| Type of locking |
Integrated in plug-in connector |
| Rated current |
20 A |
| Rated voltage |
250 V |
| With strain relief |
TRUE |
| Number of poles |
7 |
| Housing material |
Polyamide (PA) |
| Cable diameter |
6-10 mm |
| Surface treatment contacts |
Silver-plated |
| Pollution degree |
3 |
| Rated surge voltage |
4 kV |
| Continuity resistance |
0.65 mOhm |
| Contact material |
CuZn |
| Degree of protection (IP) |
IP66 |
| Number of connections per pole |
1 |
| Colour coding/contact insert |
Black |
| Fire load |
0.543 kWh |
| Connection cross section (fine-strand) |
0.2-2.5 mm² |
| Connection cross section (solid-core) |
0.2-1.5 mm² |
| Max. continuous temperature resistance contact part |
100 °C |
| RAL-number coding/contact insert |
9005 |
| UKCA |
ni pomembno |
