Opis

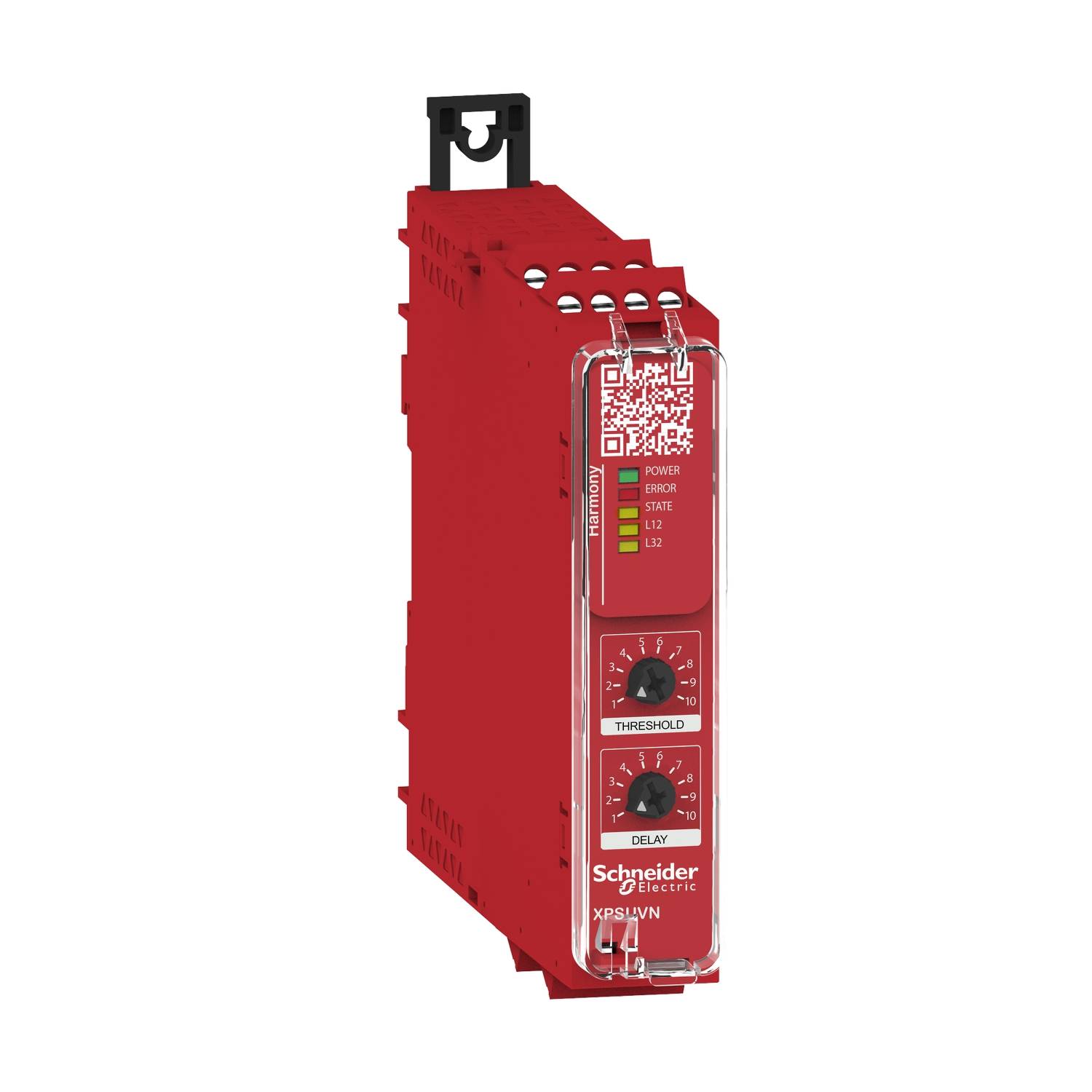

Univerzalne varnostne releje Harmony XPS odlikuje njihov nabor funkcij in diagnostične zmogljivosti, ki skrajšajo čas izpadov v primeru okvare. Ta varnostni rele vključuje zanesljivo zaznavanje mirovanja z merjenjem napetosti remanence, tako da ni treba namestiti dodatnih senzorjev. Da bi to naredili, je kabel motorja priključen na monitor mirovanja in po izklopu motorja se izmeri napetost, ki jo povzroča vrtenje. Če izmerjena preostala napetost pade pod mejno vrednost, nastavljeno na sprednji strani (50-500 mV), se domneva, da motor miruje. Poleg tega lahko na sprednji strani nastavite tudi čas zakasnitve od 0,5 do 60 sekund. Motorje na enosmerni in izmenični tok v 1- ali 3-faznih omrežjih do 690 V je mogoče nadzorovati glede mirovanja motorja. Ta varnostna stikalna naprava ima 1 varnostni relejski vklopni kontakt, 1 polprevodniški signalni izhod in 1 diagnostično sporočilo kot izhod. S pomočjo kvalificirane diagnostike se stanja in napake zaznajo in posredujejo preko telegrama preko neposrednega ožičenja na standardni vhod PLC-ja. Predpripravljeni funkcijski blok za običajne krmilne sisteme ovrednoti ta sporočila, tako da je operater izčrpno obveščen na zaslonu stroja. Napajalna napetost je 48-240 VAC/DC, povezave pa so izvedene preko odstranljivih vijačnih sponk. Izvajajo se lahko aplikacije do varnostne stopnje PL e v kategoriji 3 ali SIL3. Če želite povečati število izhodov, lahko podaljšek XPSUEP enostavno priključite ob strani prek integriranega vtičnega konektorja in se lahko opustite navzkrižno ožičenje, da prihranite čas. Montaža se izvede tako, da se zaskoči na vodilo ali z vijačnim pritrditvijo na montažne plošče. Priložen je edinstveno oštevilčen zaklepni trak za zaščito nastavitev pod prozornim pokrovom. Različne odobritve omogočajo mednarodno uporabo. Zahvaljujoč znaku za okolje Green Premium lahko prejmete podrobne informacije o vsebini materiala, vplivu na okolje in krožnem gospodarstvu, ki podpirajo vaše trajnostne cilje.
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: XPSUVN31AP
EAN koda: 3606482034068
Registrirana blagovna znamka: Schneider Electric
Ime proizvajalca: Schneider Electric GmbH
Naslov proizvajalca: Gothaer Str. 29
Poštna številka proizvajalca: 40880
Kraj proizvajalca: Ratingen
Država proizvajalca: Germany
Telefon proizvajalca: +4921173743000
Elektronski kontakt proizvajalca: https://www.se.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
varnostni rele |
|---|---|
| Vrsta |
XPSUVN31AP |
| Priključek |
vijačna sponka |
| Vrsta zaščite |
IP20 |
| Globina |
120 mm |
| Širina |
22.5 mm |
| Višina |
100 mm |
| Mere |
(D x Š x V) 120 x 22.5 x 100 mm |
| Vsebina |
1 kos |
| Dolžina |
120 mm |
| Število relejnih izhodov |
1 |
| Teža |
0.2720 kg |
| Width |
22.5 |
| Height |
100 mm |
| Depth |
120 mm |
| Suitable for safety functions |
TRUE |
| With approval according to UL |
TRUE |
| With detachable clamps |
TRUE |
| With feedback circuit |
FALSE |
| Number of outputs, safety related, undelayed, with contact |
1 |
| Number of outputs, safety related, delayed, with contact |
1 |
| Number of outputs, safety related, undelayed, semiconductors |
0 |
| Number of outputs, safety related, delayed, semiconductors |
0 |
| Number of outputs, signalling function, undelayed, with contact |
0 |
| Number of outputs, signalling function, delayed, with contact |
0 |
| Number of outputs, signalling function, undelayed, semiconductors |
2 |
| Number of outputs, signalling function, delayed, semiconductors |
0 |
| Function rotational speed monitoring |
FALSE |
| Function standstill monitoring |
TRUE |
| Type of electric connection |
Screw connection |
| With approval for BG BIA |
TRUE |
| Performance level according to EN ISO 13849-1 |
Level e |
| Voltage type for actuating |
AC/DC |
| Evaluation inputs |
2-channel |
| SIL according to IEC 61508 |
3 |
| With approval for TÜV |
TRUE |
| UKCA |
da |
