Opis

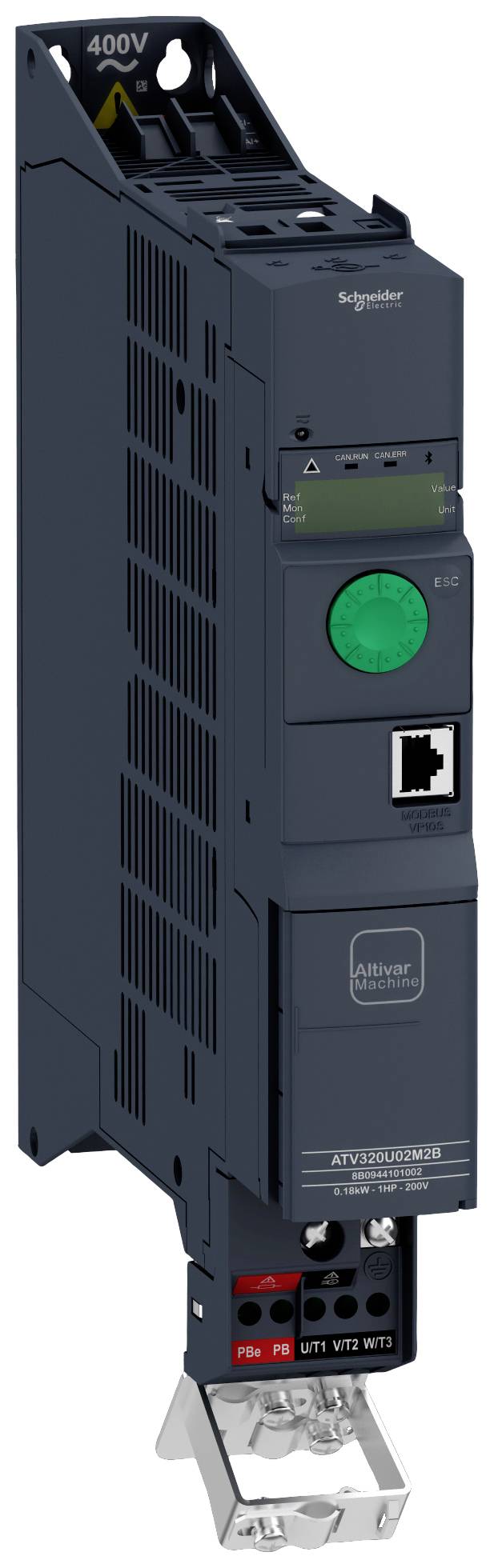

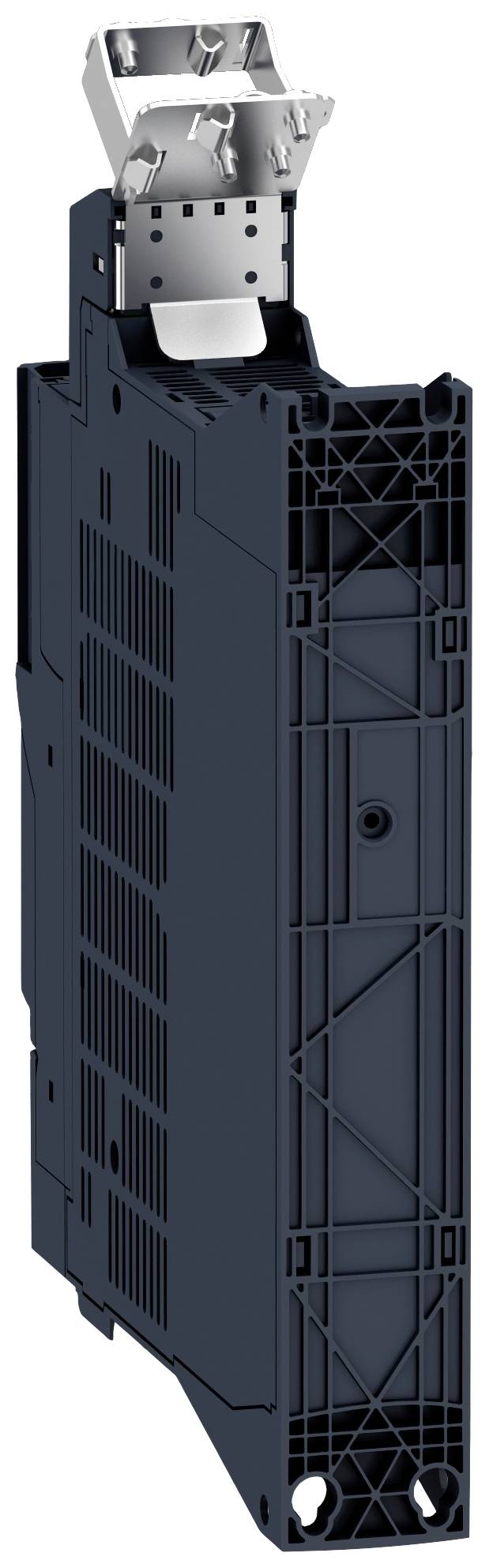

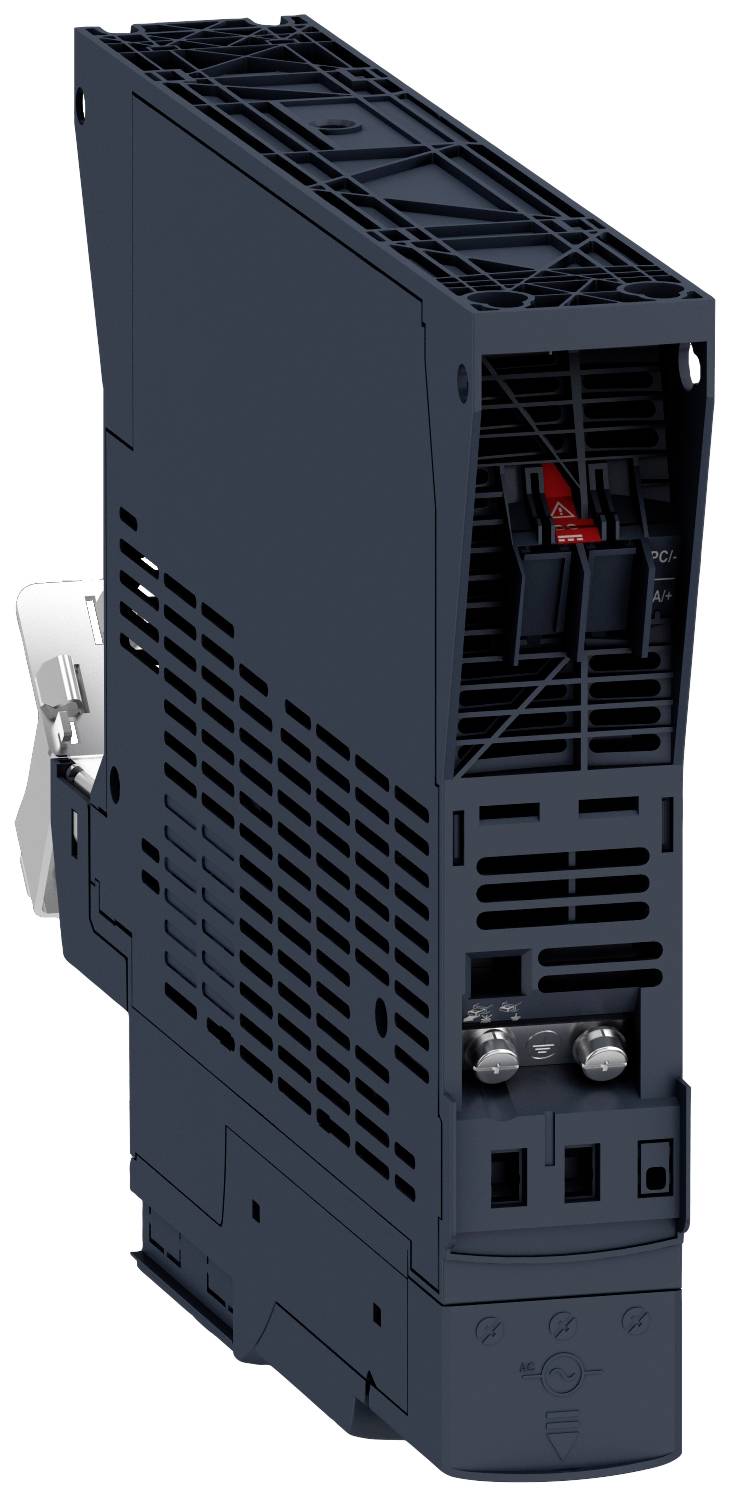

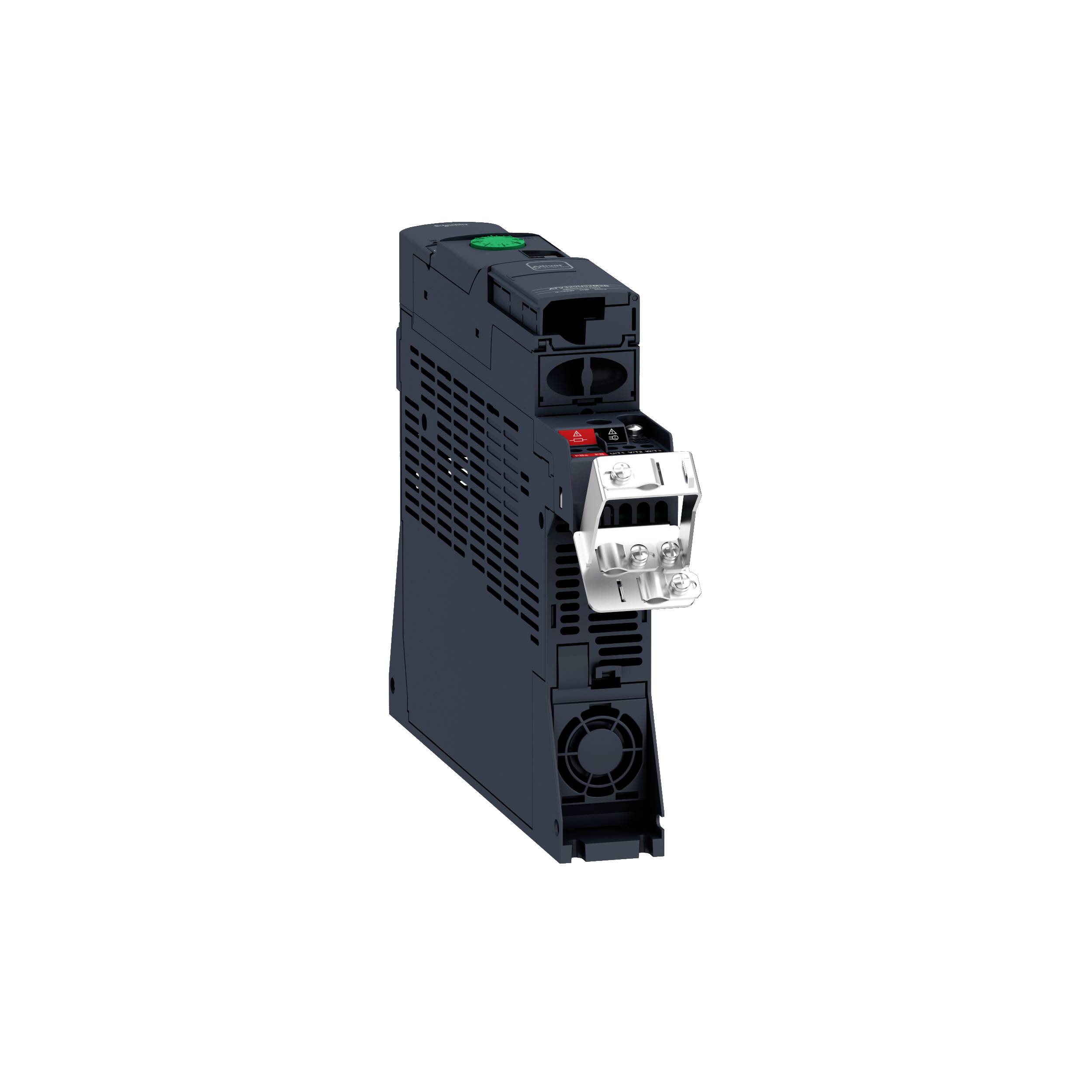

Frekvenčni pretvornik ATV320, knjiga. Dimenzije 45 x 325 x 245 mm, moč KW 0,55 kW. Napajalna napetost 3-fazna, 380-500 V 50/60 Hz z integriranim EMC filtrom. Nazivna napajalna napetost, min U1, maks U2 200 (U1)-240 V (U2), 380 (U1)-500 V (U2). Razsmerniki so dobavljeni z integriranim EMC filtrom kategorije C2. Filter je mogoče izklopiti. Razsmerniki so dobavljeni s ploščo EMC za namestitev s strani naročnika. Opis Vgrajena varnostna tehnologija s 5 funkcijami: varen izklop navora (STO), varna zaustavitev1 (SS1), varno zmanjšana hitrost (SLS), varno zaklepanje vrat kontaktorja (GDL), varna največja hitrost (SMS). Delovanje asinhronih in sinhronih motorjev v odprti zanki. Nadzor SVC (brezsenzorski vektorski nadzor) prinaša najvišjo kakovost in stabilnost hitrosti U/F nadzor, U/F2 nadzor, funkcija varčevanja z energijo. Največja frekvenca 599 Hz. Najlažji zagon, intuitivno upravljanje in plug & drive, prednastavljen za najpogostejše aplikacije. Možnosti nalaganja, urejanja in shranjevanja konfiguracij pretvornika z orodji, kot so programska oprema za zagon SoMove, decentralizirani terminali in konfiguracijski orodji -Simple-Loader- in -Multi-Loader-. Integriran filter za zatiranje radijskih motenj razreda A, ki ga je mogoče deaktivirati. Za delovanje v IT omrežjih. 6 logičnim vhodom je mogoče dodeliti več funkcij, 3 analogni vhodi, od katerih je 2 mogoče preklopiti kot digitalna vhoda. Integrirani zavorni modul omogoča 4-kvadrantno delovanje brez naknadne vgradnje.
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: ATV320U06N4B
EAN koda: 3606480966392
Registrirana blagovna znamka: Schneider Electric
Ime proizvajalca: Schneider Electric GmbH
Naslov proizvajalca: Gothaer Str. 29
Poštna številka proizvajalca: 40880
Kraj proizvajalca: Ratingen
Država proizvajalca: Germany
Telefon proizvajalca: +4921173743000
Elektronski kontakt proizvajalca: https://www.se.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki 2914138 Schneider Electric frekvenčni pretvornik ATV320U06N4B 0.55 kW 3-fazni
Tehnični podatki 2914138 Schneider Electric frekvenčni pretvornik ATV320U06N4B 0.55 kW 3-fazni
Informacije 2914138 Schneider Electric frekvenčni pretvornik ATV320U06N4B 0.55 kW 3-fazni
Informacije 2914138 Schneider Electric frekvenčni pretvornik ATV320U06N4B 0.55 kW 3-fazni
Informacije 2914138 Schneider Electric frekvenčni pretvornik ATV320U06N4B 0.55 kW 3-fazni
Informacije 2914138 Schneider Electric frekvenčni pretvornik ATV320U06N4B 0.55 kW 3-fazni
Tehnični podatki
| Vrsta izdelka |
frekvenčni pretvornik |
|---|---|
| Izhodna moč (maks.) |
0.55 kW |
| Omrežje |
3-fazni |
| Globina |
245 mm |
| Višina |
325 mm |
| Širina |
45 mm |
| Vrsta |
ATV320U06N4B |
| Filterski razred |
C2 |
| Mere |
(Š x V x G) 45 x 325 x 245 mm |
| Proizv. št. delov |
ATV320U06N4B |
| Width |
45 mm |
| Height |
325 mm |
| Depth |
245 mm |
| With control element |
TRUE |
| Number of digital inputs |
6 |
| Number of digital outputs |
1 |
| Number of analogue inputs |
3 |
| Number of analogue outputs |
1 |
| Supporting protocol for LON |
FALSE |
| Number of HW-interfaces industrial Ethernet |
1 |
| Number of HW-interfaces RS-232 |
0 |
| Number of HW-interfaces RS-422 |
0 |
| Number of HW-interfaces RS-485 |
1 |
| Number of HW-interfaces serial TTY |
0 |
| Number of HW-interfaces USB |
0 |
| Number of HW-interfaces parallel |
0 |
| Number of HW-interfaces other |
1 |
| With optical interface |
FALSE |
| Supporting protocol for TCP/IP |
FALSE |
| Supporting protocol for ASI |
FALSE |
| Supporting protocol for PROFIBUS |
TRUE |
| Supporting protocol for CAN |
TRUE |
| Supporting protocol for INTERBUS |
FALSE |
| Supporting protocol for KNX |
FALSE |
| Supporting protocol for Modbus |
TRUE |
| Supporting protocol for Data-Highway |
FALSE |
| Supporting protocol for DeviceNet |
TRUE |
| Supporting protocol for SUCONET |
FALSE |
| Supporting protocol for other bus systems |
TRUE |
| Degree of protection (IP) |
IP20 |
| With PC connection |
TRUE |
| Supporting protocol for SERCOS |
FALSE |
| Supporting protocol for INTERBUS-Safety |
FALSE |
| Mains frequency |
50/60 Hz |
| 4-quadrant operation possible |
TRUE |
| Number of interfaces PROFINET |
0 |
| Type of converter |
U converter |
| Number of phases output |
3 |
| Number of phases input |
3 |
| Integrated breaking resistance |
FALSE |
| Application in industrial area permitted |
TRUE |
| Application in domestic- and commercial area permitted |
FALSE |
| Max. output frequency |
599 Hz |
| Max. output at linear load at rated output voltage |
0.55 kW |
| Max. output at quadratic load at rated output voltage |
0.55 kW |
| Relative symmetric net voltage tolerance |
10 % |
| Relative symmetric net frequency tolerance |
5 % |
| Supporting protocol for AS-Interface Safety at Work |
FALSE |
| Supporting protocol for DeviceNet Safety |
FALSE |
| Supporting protocol for EtherNet/IP |
TRUE |
| Supporting protocol for Foundation Fieldbus |
FALSE |
| Supporting protocol for PROFINET CBA |
FALSE |
| Supporting protocol for PROFINET IO |
TRUE |
| Supporting protocol for PROFIsafe |
FALSE |
| Supporting protocol for SafetyBUS p |
FALSE |
| Max. output voltage |
500 V |
| Nominal output current I2N |
1.9 A |
| Supporting protocol for BACnet |
FALSE |
| UKCA |
da |
