Opis

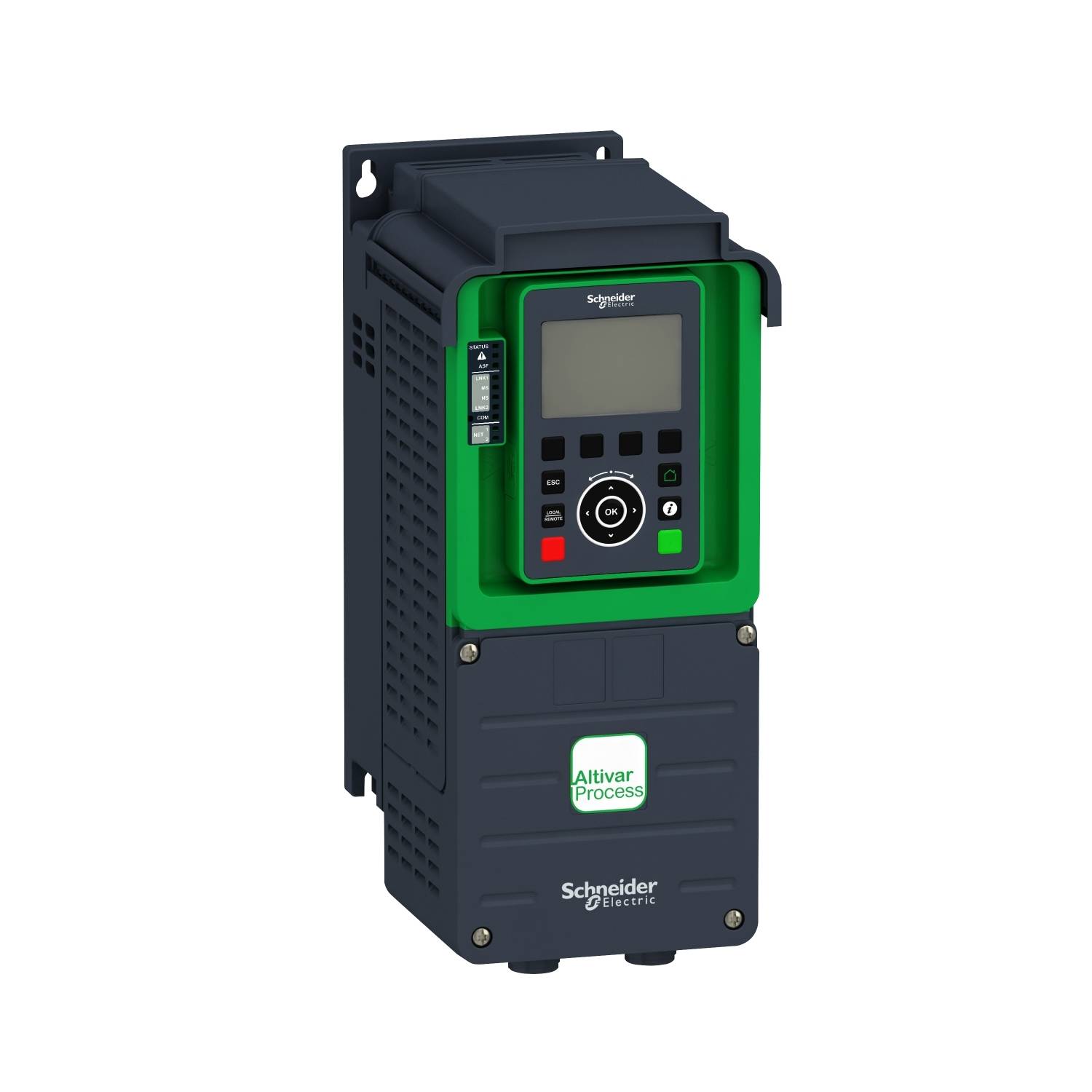

Procesni frekvenčni pretvornik Altivar 900 - pretvornik za premikanje trdnih snovi in mehanike, kot so drobilniki, mešalniki, ekstruderji, tekoči trakovi, žerjavi. Montaža na steno. Frekvenčni pretvornik ATV930, z zavornim modulom. Dimenzije 144 x 350 x 206 mm, moč KW 4 kW. Napajalna napetost, trifazna 380-480 V 50/60 Hz. Izhodna frekvenca 0,1-500Hz. Preobremenitev pri normalnem delovanju 120 % za 60 s, preobremenitev v načinu visoke preobremenitve 150 % za 60 s (pri razveljavitvi za en razred zmogljivosti). Vrste krmiljenja Asinhroni motorji, konstantni navor, spremenljivi navor, način optimiziranega navora, sinhronski motor s PM, motor (s trajnim magnetom). Integriran spletni strežnik z neposrednim dostopom do sistemske konfiguracije in nadzora, preprosta povezava master/slave prek Etherneta, z uravnoteženjem obremenitve. Funkcije uporabe za npr. tekoče trakove ali žerjave. Neprekinjene in zgodovinske meritve v realnem času s prilagodljivimi nadzornimi ploščami. Integrirana varnostna funkcija STO (Safe Torque Off) SIL3. Število integriranih I/O Analogni vhodi 2 analogna diferencialna vhoda, logični vhodi 8, relejni izhodi 3, analogni izhodi 2. Integrirana komunikacija, ki temelji na Ethernetu (z 2 vrati, interno preklapljana) Modbus/TCP, Ethernet/IP. Serijska komunikacija Modbus RS485 vmesnik. Konfiguracijski in upravljalni elementi Decentraliziran grafični upravljalni terminal, integriran spletni strežnik, DTM (Device Type Manager), programska oprema SoMove. Izbirne V/I razširitvene kartice, relejne izhodne kartice. Izbirne komunikacijske kartice (CANopen Daisy Chain RJ45, Sub-D in vijačni terminali, ProfiNet, Profibus DP V1, EtherCAT in DeviceNet).
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: ATV930U40N4
EAN koda: 3606480883293
Registrirana blagovna znamka: Schneider Electric
Ime proizvajalca: Schneider Electric GmbH
Naslov proizvajalca: Gothaer Str. 29
Poštna številka proizvajalca: 40880
Kraj proizvajalca: Ratingen
Država proizvajalca: Germany
Telefon proizvajalca: +4921173743000
Elektronski kontakt proizvajalca: https://www.se.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki 2914033 Schneider Electric frekvenčni pretvornik ATV930U40N4 4 kW 3-fazni
Informacije 2914033 Schneider Electric frekvenčni pretvornik ATV930U40N4 4 kW 3-fazni
Informacije 2914033 Schneider Electric frekvenčni pretvornik ATV930U40N4 4 kW 3-fazni
Tehnični podatki
| Vrsta izdelka |
frekvenčni pretvornik |
|---|---|
| Izhodna moč (maks.) |
4 kW |
| Omrežje |
3-fazni |
| Globina |
206 mm |
| Višina |
350 mm |
| Širina |
144 mm |
| Vrsta |
ATV930U40N4 |
| Mere |
(Š x V x G) 144 x 350 x 206 mm |
| Proizv. št. delov |
ATV930U40N4 |
| Width |
144 |
| Height |
350 mm |
| Depth |
206 mm |
| With control element |
TRUE |
| Number of digital inputs |
8 |
| Number of digital outputs |
1 |
| Number of analogue inputs |
3 |
| Number of analogue outputs |
2 |
| Supporting protocol for LON |
FALSE |
| Number of HW-interfaces industrial Ethernet |
0 |
| Number of HW-interfaces RS-232 |
0 |
| Number of HW-interfaces RS-422 |
0 |
| Number of HW-interfaces RS-485 |
3 |
| Number of HW-interfaces serial TTY |
0 |
| Number of HW-interfaces USB |
0 |
| Number of HW-interfaces parallel |
0 |
| Number of HW-interfaces other |
0 |
| With optical interface |
TRUE |
| Supporting protocol for TCP/IP |
FALSE |
| Supporting protocol for ASI |
FALSE |
| Supporting protocol for PROFIBUS |
TRUE |
| Supporting protocol for CAN |
TRUE |
| Supporting protocol for INTERBUS |
FALSE |
| Supporting protocol for KNX |
FALSE |
| Supporting protocol for Modbus |
FALSE |
| Supporting protocol for Data-Highway |
FALSE |
| Supporting protocol for DeviceNet |
TRUE |
| Supporting protocol for SUCONET |
FALSE |
| Supporting protocol for other bus systems |
TRUE |
| Degree of protection (IP) |
IP21 |
| With PC connection |
FALSE |
| Supporting protocol for SERCOS |
FALSE |
| Supporting protocol for INTERBUS-Safety |
FALSE |
| Mains frequency |
50/60 Hz |
| 4-quadrant operation possible |
TRUE |
| Number of interfaces PROFINET |
0 |
| Type of converter |
U converter |
| Number of phases output |
3 |
| Number of phases input |
3 |
| Integrated breaking resistance |
FALSE |
| Application in industrial area permitted |
TRUE |
| Application in domestic- and commercial area permitted |
TRUE |
| Max. output frequency |
500 Hz |
| Max. output at linear load at rated output voltage |
4 kW |
| Max. output at quadratic load at rated output voltage |
4 kW |
| Relative symmetric net voltage tolerance |
10 % |
| Relative symmetric net frequency tolerance |
5 % |
| Supporting protocol for AS-Interface Safety at Work |
FALSE |
| Supporting protocol for DeviceNet Safety |
FALSE |
| Supporting protocol for EtherNet/IP |
TRUE |
| Supporting protocol for Foundation Fieldbus |
FALSE |
| Supporting protocol for PROFINET CBA |
FALSE |
| Supporting protocol for PROFINET IO |
TRUE |
| Supporting protocol for PROFIsafe |
FALSE |
| Supporting protocol for SafetyBUS p |
FALSE |
| Max. output voltage |
480 V |
| Nominal output current I2N |
9.3 A |
| Supporting protocol for BACnet |
FALSE |
| UKCA |
da |
