Opis

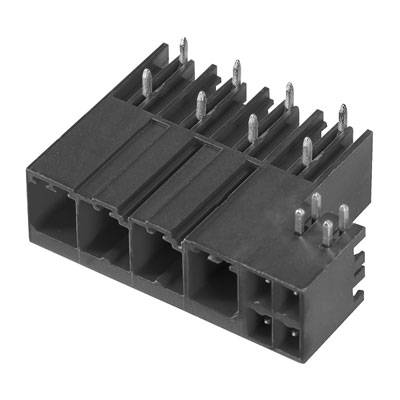

PCB priključek. Glava zatiča, bočno zaprta, spajkalni priključek, 7,62 mm, število položajev: 4, 270 °, dolžina spajkalnega zatiča: 3,5 mm, prevlečena, črna, škatla. Kombinirano 270 °; glava zatiča z napajalnimi in signalnimi kontakti, vključno s samozaklepno zaklepanjem sredinske prirobnice v mreži 7.62. Omogoča istočasno priključitev napajanja, signalov in (neobvezno) EMC zaščite. Idealno za povezavo servo in asinhronih pogonov. Izpolnjuje zahteve IEC 61800-5-1 skupaj z vtičnico BVF 7.62HP / ... BCF..R ... in omogoča homologacijo UL v skladu z UL840 600 V. Pritrdilna površina zagotavlja minimalno varnost prstov za energetske kontakte>3 mm s pritiskom 20 N na preskusni prst. Samozaporna sredinska prirobnica zmanjša prostor v primerjavi s klasičnimi rešitvami za eno širino mreže. Neobvezno na zahtevo: brez pritrditve prirobnice, z dodatnim pritrditvijo na vijak ali s pritrdilno prirobnico. 1000 V (IEC) / 300 V (UL), 38 A (IEC) / 35 A (UL), 600 V možno z odobritvijo naprave UL 840.
Besedilo je strojno prevedeno.
Dobava vključuje
Vtični konektor za tiskana vezja črne barve Weidmüller 1091120000 vsebuje: 48 kosov
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1091120000
EAN koda: 4032248859405
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
ohišje vtiča za tiskano vezje |
|---|---|
| Izvedba |
vgradni moški konektor, vodoraven |
| Število vrst |
1 |
| Sistem vtičnih priključkov |
wire-to-board |
| Serija |
BU/SU |
| Značilnosti |
z zaskokom |
| RM |
7.62 mm |
| Število pozicij na vrsto |
4 |
| Skupno število polov |
4 |
| Širina |
39.09 mm |
| Nazivni tok |
33 A |
| Nazivni tok - zaokrožen |
33 A |
| Vsebina |
48 kos |
| Mere |
(D x Š x V) 14.90 x 39.09 x 28.30 mm |
| Priključek |
za tiskano vezje |
| Material ohišja |
PA GF |
| Proizv. št. delov |
1091120000 |
| Barva |
črna |
| Industrijsko pakiranje |
da |
| Material kontakta |
Cu-zlitina, pocinkana |
| Nazivna napetost |
300 V |
| Višina |
28.30 mm |
| Dolžina |
14.90 mm |
| Skladnost z RoHS |
Ja |
| Smerni vtikač |
horizontalno na tiskano vezje |
| Vrsta |
SV 7.62HP/04/270G SC/04R SN BK BX |
| UKCA |
ni pomembno |
