Opis

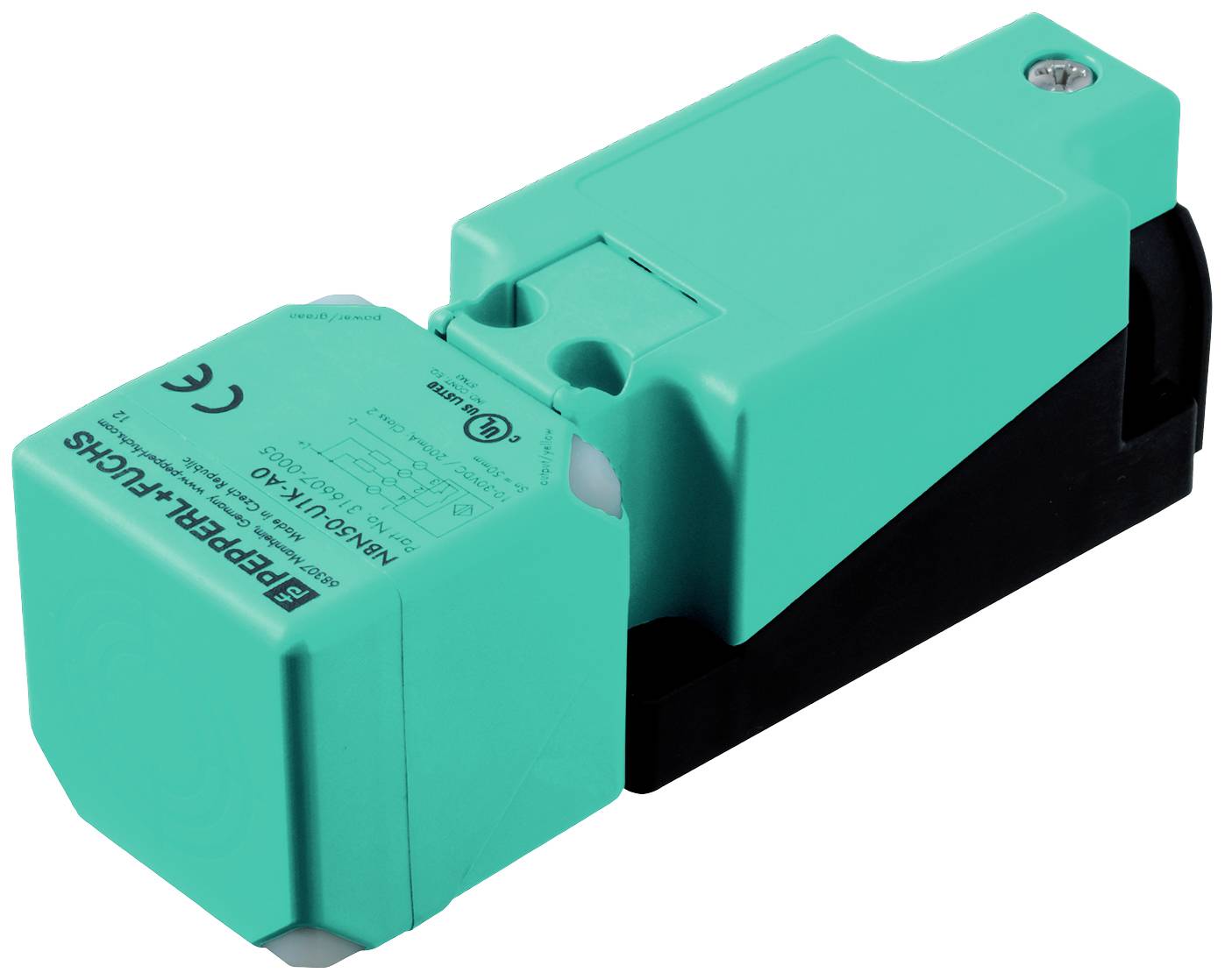

Preklopna razdalja: 50 mm, vgradnja: podometna, preklopna funkcija: protivalentna, vrsta izhoda: PNP, delovna napetost: 10 ... 30 V DC, delovni tok: 0 ... 200 mA
Besedilo je strojno prevedeno.
Značilnosti
Splošni podatki
Preklopna funkcija: komplementarna
Vrsta izhoda: PNP
Razdalja zaznavanja: 50 mm
Montaža: ni podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 40,5 mm
Realna preklopna razdalja: 45 ... tip 55 mm
redukcijski faktor r Al : 0,5
redukcijski faktor r Cu : 0,49
redukcijski faktor r V2A (1,4301) : 0,78
redukcijski faktor r gospa : 0,55
Vrsta izhoda: 4-žilni
značilnosti
Delovna napetost: 10 ... 30 V/DC
Preklopna frekvenca: 0 ... 40Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 2V
Obratovalni tok: 0 ... 200 mA
Preostali tok: 0 ... 0,5 mA
Tok brez obremenitve: ≤20mA
Zakasnitev pripravljenosti: 80 ms
Prikaz delovne napetosti: LED, zelena
Prikaz preklopnega stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 929 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Odobritev UL: na seznamu cULus, za splošne namene
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta povezave: vijačne sponke
Navodila za priključitev: Na eno priključno točko lahko namestite največ 2 vodnika z enakim presekom! | Zatezni moment 1,2 Nm + 10 %
Prerez žice: do 2,5 mm 2
Najmanjši presek žice: brez končnih obročkov žice 0,5 mm 2 , z obroči 0,34 mm 2
Največji presek žice: brez končnih obročkov žice 2,5 mm 2 , z obročki 1,5 mm 2
Material ohišja: PA
Obraz: PA
Osnova ohišja: plastika
Stopnja zaščite: IP68 / IP69
Masa: 225g
Opomba: Zatezni moment: 1,8 Nm (ohišje)
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 316607-0006
EAN koda: 4050143422579
Registrirana blagovna znamka: Pepperl+Fuchs
Ime proizvajalca: Pepperl+Fuchs Vertrieb Deutschland GmbH
Naslov proizvajalca: Lilienthalstraße 200
Poštna številka proizvajalca: 68307
Kraj proizvajalca: Mannheim
Država proizvajalca: Germany
Telefon proizvajalca: +496217761111
Elektronski kontakt proizvajalca: https://www.pepperl-fuchs.com/taiwan/zh/index.htm
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
senzor |
|---|---|
| Vrsta |
NBN50-U1K-A2 |
| Min. obratovalna napetost |
10 V/DC |
| Maks. obratovalna napetost |
30 V/DC |
| Obratovalna napetost |
10 - 30 V/DC |
| Kontakt |
antivalentno |
| Preklopna razdalja (maks.) |
50 mm |
| Izhod |
PNP |
| Material ohišja |
poliamid |
| Izvedba |
induktiven |
| Vrsta namestitve |
nezvezna vgradnja |
| Priključek |
vijačna sponka |
| Min. temperatura |
-25 °C |
| Maks. temperatura |
70 °C |
| Vrsta zaščite |
IP68 |
| Vsebina |
1 kos |
| Funkcija brezžičnega polnjenja |
ne |
| Preklopna frekvenca |
40 Hz |
| UKCA |
da |
