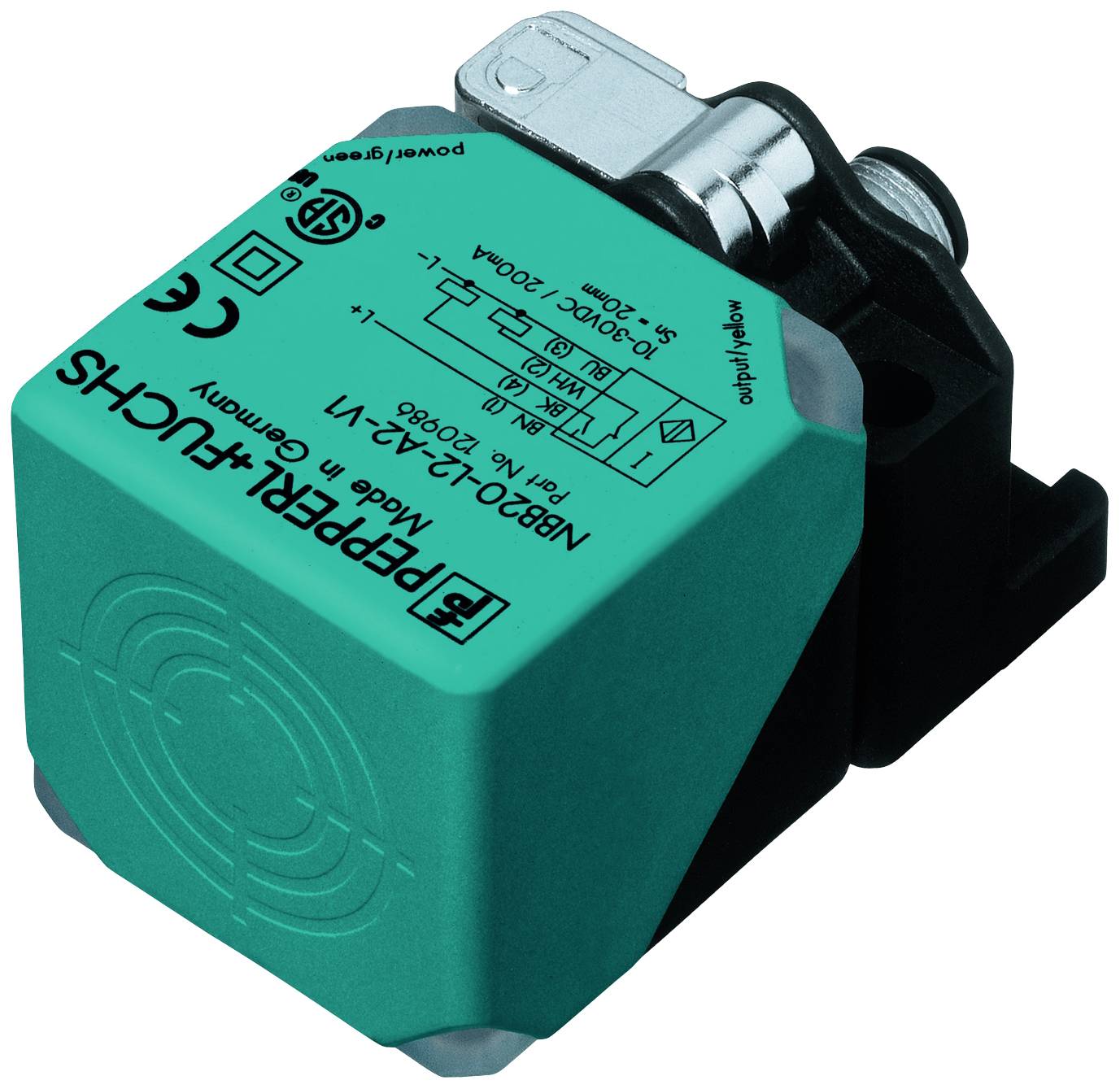

Preklopna razdalja: 20 mm, vgradnja: podometna, preklopna funkcija: antivalentna, tip izhoda: PNP, delovna napetost: 10 ... 30 V DC, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Značilnosti

Splošni podatki

Preklopna funkcija: komplementarna

Vrsta izhoda: PNP

Razdalja zaznavanja: 20 mm

Montaža: podometno

Izhodna polarnost: DC

Zagotovljena preklopna razdalja: 0 ... 16,2 mm

Realna preklopna razdalja: 18 ... 22 mm

redukcijski faktor r Al : 0,33

redukcijski faktor r Cu : 0,31

redukcijski faktor r V2A (1,4301) : 0,74

redukcijski faktor r gospa : 0,41

Vrsta izhoda: 4-žilni

lastnosti

Delovna napetost: 10 ... 30 V/DC

Preklopna frekvenca: 0 ... 440 Hz

Histereza: običajno 5 %

Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo

Zaščita pred kratkim stikom: taktiranje

Padec napetosti: ≤ 2V

Obratovalni tok: 0 ... 200 mA

Diferenčni tok: 0 ... 0,5 mA

Tok brez obremenitve: ≤20mA

Zakasnitev pripravljenosti: 80 ms

Prikaz delovne napetosti: LED, zelena

Prikaz preklopnega stanja: LED, rumena

Funkcionalne varnostne značilnosti

MTTF tj : 1289 a

Življenjska doba (T M ): 20 a

Diagnostična pokritost (DC): 0%

Skladnost s standardi in smernicami

Skladnost s standardi

Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012

Odobritve in certifikati

Skladnost z EAC: TR CU 020/2011

Zaščitni razred II

Nazivna izolacijska napetost: 253 V

Nazivna impulzna vzdržljivost napetosti: 4000 V

Odobritev UL: na seznamu cULus, za splošne namene

Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.

Okoljske razmere

Temperatura okolja: -25 ... 85 °C (-13 ... 185F)

Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)

mehanski podatki

Vrsta priključka: konektor naprave M12 x 1, 4-polni

Material ohišja: PA

Obraz: PA

Stopnja zaščite: IP68 / IP69K

Kabel

Premer kabla: 3,3 mm ± 0,15 mm

Masa: 130g

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 187548

EAN koda: 2050012403861

Registrirana blagovna znamka: Pepperl+Fuchs

Ime proizvajalca: Pepperl+Fuchs Vertrieb Deutschland GmbH

Naslov proizvajalca: Lilienthalstraße 200

Poštna številka proizvajalca: 68307

Kraj proizvajalca: Mannheim

Država proizvajalca: Germany

Telefon proizvajalca: +496217761111

Elektronski kontakt proizvajalca: https://www.pepperl-fuchs.com/taiwan/zh/index.htm

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija
