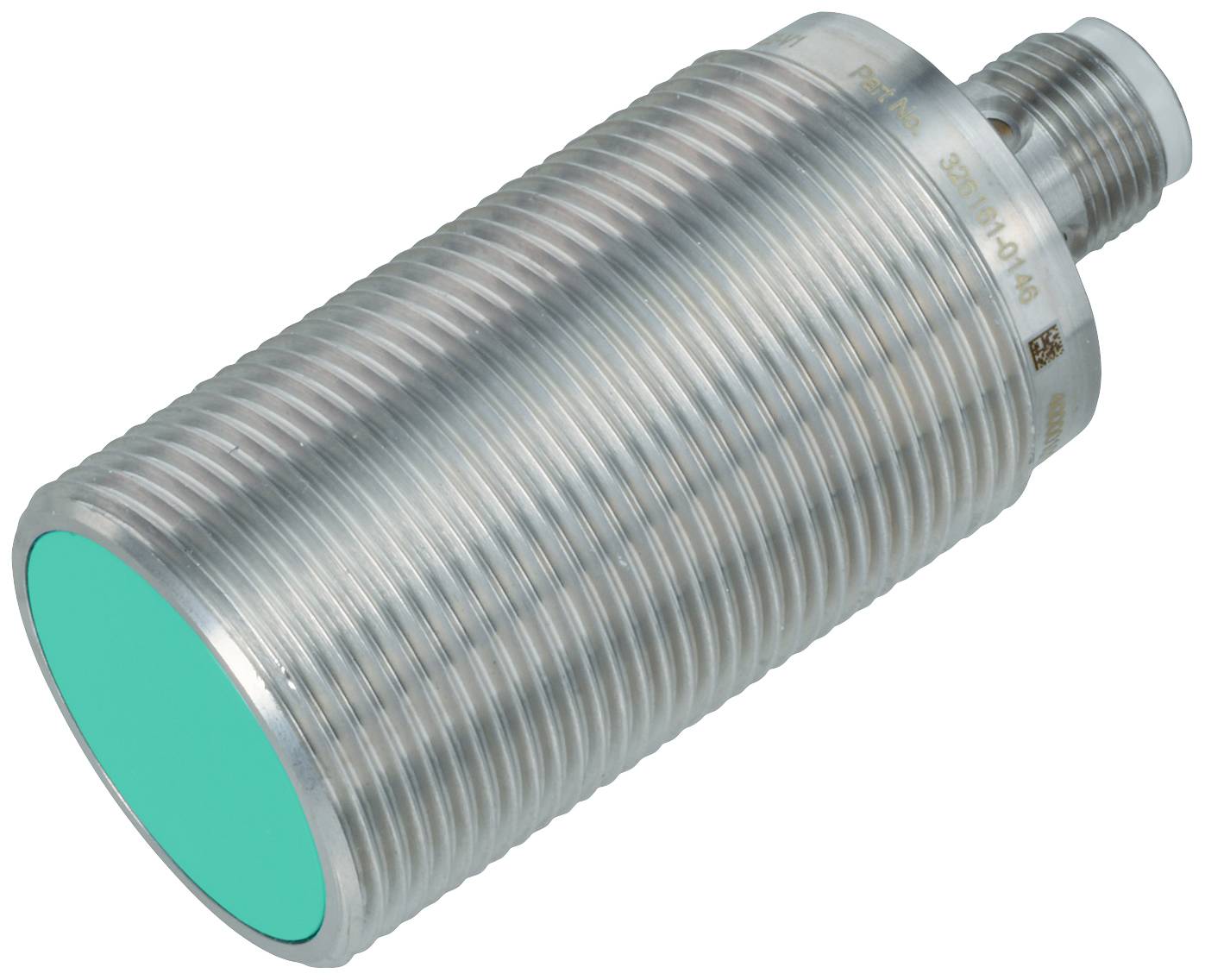

Opis
Preklopna razdalja: 15 mm, vgradnja: podometna, preklopna funkcija: protivalentna, vrsta izhoda: PNP, delovna napetost: 5 ... 36 V, delovni tok: 0 ... 200 mA
Besedilo je strojno prevedeno.
Značilnosti
Splošni podatki
Preklopna funkcija: komplementarna
Vrsta izhoda: PNP
Razdalja zaznavanja: 15 mm
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 12,15 mm
Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 45 mm x 45 mm x 1 mm
redukcijski faktor r Al : 0,45
redukcijski faktor r Cu : 0,43
redukcijski faktor r V2A (1,4301) : 0,73
redukcijski faktor r gospa : 0,53
Vrsta izhoda: 4-žilni
značilnosti
Delovna napetost: 5 ... 36 V
Preklopna frekvenca: 0 ... 550 Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 1V
Obratovalni tok: 0 ... 200 mA
Preostali tok: 20 µA max
Tok brez obremenitve: ≤15mA
Zakasnitev pripravljenosti: ≤ 10 ms
Prikaz preklopnega stanja: LED z več luknjami, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 1248 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
skladnost
Skladnost z LABS: VDMA 24364-A1/B2/C1/T100°CW
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Zaščitni razred II
Nazivna izolacijska napetost: 36 V
Nazivna impulzna vzdržljivost napetosti: 500 V
Odobritev UL: na seznamu cULus, splošni namen, vir energije razreda 2
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -40 ... 85 °C (-40 ... 185F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta povezave: vtič naprave
Material ohišja: medenina, prevlečena z belim bronom
Lice: PBT, zelena
Vrsta zaščite: IP68
Vtič
Navoj: M12 x 1
Število polov: 4
Masa: 156g
Navor privijanja: 0 ... 30 Nm
Splošne informacije
Obseg dobave: Dobavljeno z 2 maticama z zaklepnimi zobmi
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 326161-0148
EAN koda: 4050143424290
Registrirana blagovna znamka: Pepperl+Fuchs
Ime proizvajalca: Pepperl+Fuchs Vertrieb Deutschland GmbH
Naslov proizvajalca: Lilienthalstraße 200
Poštna številka proizvajalca: 68307
Kraj proizvajalca: Mannheim
Država proizvajalca: Germany
Telefon proizvajalca: +496217761111
Elektronski kontakt proizvajalca: https://www.pepperl-fuchs.com/taiwan/zh/index.htm
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta embalaže |
Single |
|---|---|
| Vrsta izdelka |
senzor |
| Vrsta |
NBB15-30GM50-A2-V1 |
| Min. obratovalna napetost |
5 V |
| Maks. obratovalna napetost |
36 V |
| Obratovalna napetost |
5 - 36 V |
| Kontakt |
antivalentno |
| Preklopna razdalja (maks.) |
15 mm |
| Izhod |
PNP |
| Material ohišja |
medenina |
| Izvedba |
induktiven |
| Vrsta namestitve |
zvezna vgradnja |
| Vgradna velikost (senzor) |
M30 |
| Priključek |
vtič |
| Značilnosti |
LED zaslon |
| Min. temperatura |
-40 °C |
| Maks. temperatura |
85 °C |
| Vrsta zaščite |
IP68 |
| Dolžina |
67 mm |
| Premer |
30 mm |
| Mere |
(Ø x D) 30 mm x 67 mm |
| Vsebina |
1 kos |
| Funkcija brezžičnega polnjenja |
ne |
| Preklopna frekvenca |
550 Hz |
| UKCA |
da |
