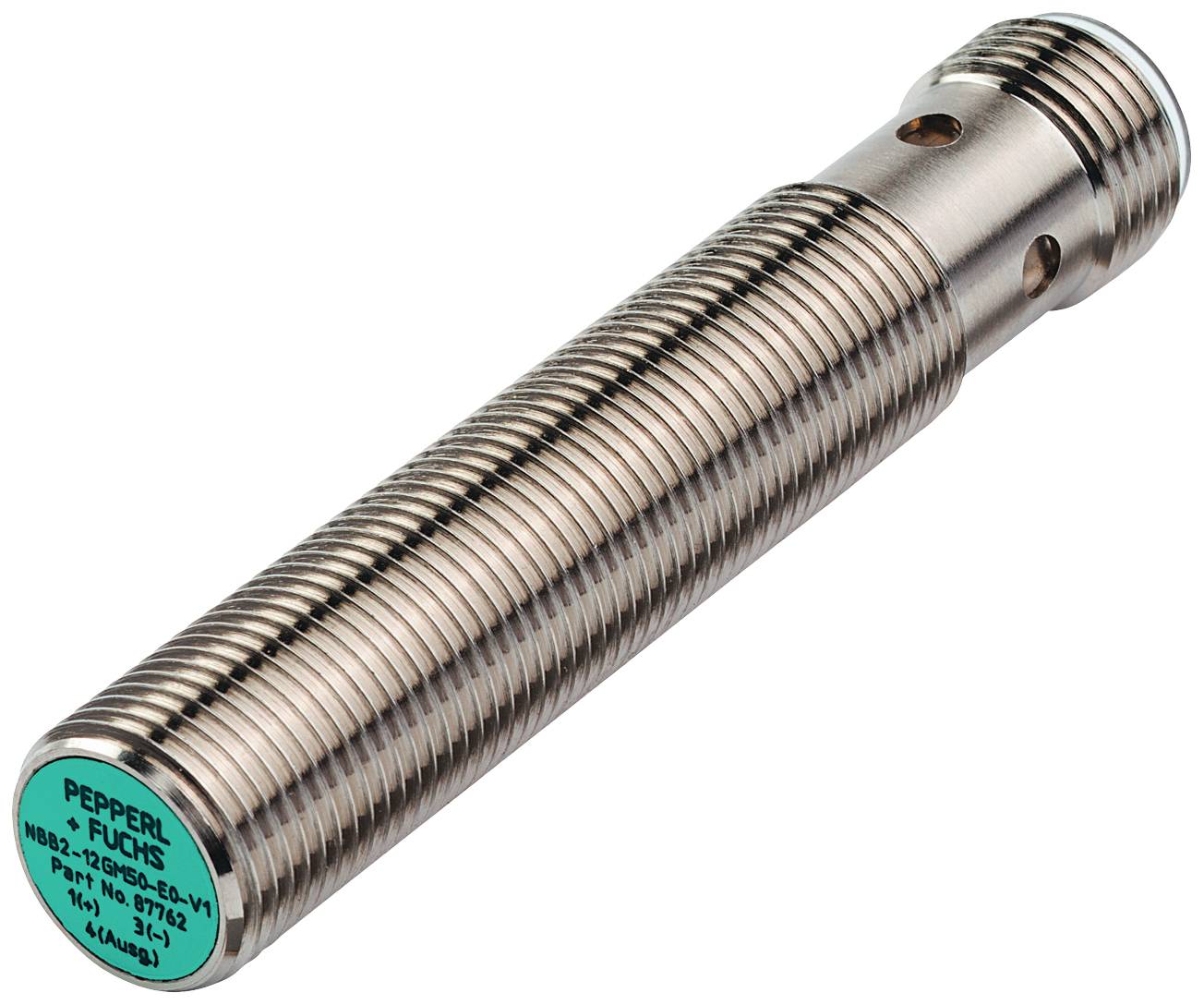

Opis
Preklopna razdalja: 4 mm, namestitev: podometna, preklopna funkcija: normalno zaprt (NC), vrsta izhoda: PNP, delovna napetost: 7 ... 30 V, delovni tok: 0 ... 200 mA
Besedilo je strojno prevedeno.
Značilnosti
Splošni podatki
Preklopna funkcija: odpirač (NC)
Vrsta izhoda: PNP
Razdalja zaznavanja: 4 mm
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 3,24 mm
Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 12 mm x 12 mm x 1 mm
redukcijski faktor r Al : 0,4
redukcijski faktor r Cu : 0,3
redukcijski faktor r V2A (1,4301) : 0,75
redukcijski faktor r gospa : 0,45
Vrsta izhoda: 3-žilni
značilnosti
Delovna napetost: 7 ... 30 V
Preklopna frekvenca: 0 ... 2200 Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 2V
Obratovalni tok: 0 ... 200 mA
Preostali tok: 0 ... 0,5 mA tipično 4 µA pri 25 °C
Tok brez obremenitve: ≤10mA
Zakasnitev pripravljenosti: ≤ 100 ms
Prikaz preklopnega stanja: LED z več luknjami, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 1484 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN12895: 2015
Odobritve in certifikati
Odobritev UL: na seznamu cULus, splošni namen, vir energije razreda 2
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Odobritev E1: 10R-04
Okoljske razmere
Temperatura okolja: -40 ... 85 °C (-40 ... 185F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta priključka: konektor naprave M12 x 1, 3-polni
Material ohišja: medenina, ponikljano
Lice: PBT
Stopnja zaščite: IP68 / IP69K
Masa: 20g
Splošne informacije
Obseg dobave: Dobavljeno z 2 maticama z zaklepnimi zobmi
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 293454-0023
EAN koda: 4050143088089
Registrirana blagovna znamka: Pepperl+Fuchs
Ime proizvajalca: Pepperl+Fuchs Vertrieb Deutschland GmbH
Naslov proizvajalca: Lilienthalstraße 200
Poštna številka proizvajalca: 68307
Kraj proizvajalca: Mannheim
Država proizvajalca: Germany
Telefon proizvajalca: +496217761111
Elektronski kontakt proizvajalca: https://www.pepperl-fuchs.com/taiwan/zh/index.htm
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
senzor |
|---|---|
| Vrsta |
NBB4-12GM50-E3-V1-M1 |
| Min. obratovalna napetost |
7 V |
| Maks. obratovalna napetost |
30 V |
| Obratovalna napetost |
7 - 30 V |
| Kontakt |
1 odpiralo |
| Preklopna razdalja (maks.) |
4 mm |
| Izhod |
PNP |
| Material ohišja |
medenina |
| Izvedba |
induktiven |
| Material - lastnosti |
ponikljan |
| Vrsta namestitve |
zvezna vgradnja |
| Vgradna velikost (senzor) |
M12 |
| Priključek |
vtič M12, 3-polni |
| Značilnosti |
LED zaslon |
| Min. temperatura |
-40 °C |
| Maks. temperatura |
85 °C |
| Vrsta zaščite |
IP68 |
| Vsebina |
1 kos |
| Funkcija brezžičnega polnjenja |
ne |
| Preklopna frekvenca |
2200 Hz |
| UKCA |
da |
