Opis
Zaščitite in spremljajte končne kroge
Zaščitne stikalne naprave, kot so miniaturni odklopniki ali požarna stikala, se uporabljajo v bližini porabnika v končnih tokokrogih. V primeru preobremenitve, kratkega stika ali napake obloka odklopijo prizadeto vezje iz električnega omrežja.
Miniaturni odklopniki 5SL6 COM in stikala AFDD/LS, ki lahko merijo in komunicirajo, 5SV6 COM beležijo informacije o stanju stikala in napakah v tokokrogu. S stikali za pomožno/okvarno signalizacijo 5ST3 COM je mogoče razširiti tudi standardne miniaturne odklopnike 5SY, 5SP4 in 5SL, kot tudi odklopnike na diferenčni tok 5SV3 in RCBO 5SU1/5SV1, da vključujejo merilne in komunikacijske funkcije z malo truda in malo prostora. Naprave, ki so sposobne komunikacije, je mogoče brezžično povezati s podatkovnim oddajnikom 7KN Powercenter 1000. Ta zbere izmerjene vrednosti in jih posreduje mobilnim napravam, osebnim računalnikom ali vmesnikom IoT višje ravni za vizualizacijo in vrednotenje, s čimer so na voljo za aplikacije v oblaku. Povečata se preglednost in varnost sistema.
Skupaj in naprej izmerjene vrednosti
Podatkovni oddajniki 7KN Powercenter 1000 zbirajo podatke za komunikacijske in meritvene miniaturne odklopnike 5SL6 COM, stikala 5SV6 COM AFDD/LS, stikala 5ST3 COM za pomožne/napake. Brezžično komunicirajo z do 24 končnimi napravami v stikalnem polju ali inštalacijski razdelilni plošči. Izmerjene vrednosti so shranjene v 7KN Powercenter 1000 za obdobje do 30 dni. Podatke je mogoče priklicati na mestu preko Bluetooth® z mobilno končno napravo ali jih posredovati v sisteme višje ravni prek Modbus TCP. S sistemom za nadzor moči SENTRON powermanager, npr. B. Energijske tokove je mogoče vizualizirati in optimizirati. Preko podatkovne platforme IoT 7KN Powercenter 3000 je mogoče posnete podatke prenesti neposredno na spletni strežnik ali v aplikacije v oblaku in jih oceniti.
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 5SL60166MC
EAN koda: 4001869578408
Registrirana blagovna znamka: Siemens
Ime proizvajalca: Siemens AG
Naslov proizvajalca: Siemenspromenade 2
Poštna številka proizvajalca: 91058
Kraj proizvajalca: Erlangen
Država proizvajalca: Germany
Telefon proizvajalca: +498938035491
Elektronski kontakt proizvajalca: https://www.siemens.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti

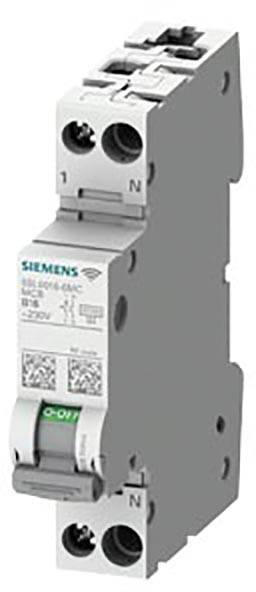

Tehnični podatki 2481022 Siemens 5SL60166MC 5SL6016-6MC inštalacijski odklopnik 2-polni 16 A
Informacije 2481022 Siemens 5SL60166MC 5SL6016-6MC inštalacijski odklopnik 2-polni 16 A
Tehnični podatki
| Izvedba |
1 TE |
|---|---|
| Nazivna napetost (podrobnosti) |
230 V/AC |
| Vrsta izdelka |
inštalacijski odklopnik |
| Število pinov |
2 |
| Značilnost sprožitve |
B |
| Skladnost z RoHS |
Ja |
| Nazivni tok - zaokrožen |
16 A |
| Nazivni tok |
16 A |
| Mere |
(Š x V x G) 18 x 90 x 70 mm |
| Vsebina |
1 kos |
| Širina |
18 mm |
| Višina |
90 mm |
| Globina |
70 mm |
| Značilnosti stikal/tipk |
merilna funkcija |
| Voltage type |
AC |
| Built-in depth |
70 mm |
| Rated current |
16 A |
| Rated voltage |
230 V |
| Release characteristic |
B |
| Rated insulation voltage Ui |
250 V |
| Current limiting class |
3 |
| Overvoltage category |
3 |
| Pollution degree |
2 |
| Width in number of modular spacings |
1 |
| Explosion-proof |
FALSE |
| Concurrently switching neutral conductor |
TRUE |
| Connectable conductor cross section solid-core |
0.75-16 mm² |
| Connectable conductor cross section multi-wired |
0.75-16 mm² |
| Ambient temperature during operating |
-25-60 °C |
| Flush-mounted installation |
FALSE |
| Additional equipment possible |
TRUE |
| Number of poles (total) |
2 |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V |
6 kA |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V |
6 kA |
| Rated impulse withstand voltage Uimp |
4 |
| UKCA |
da |
